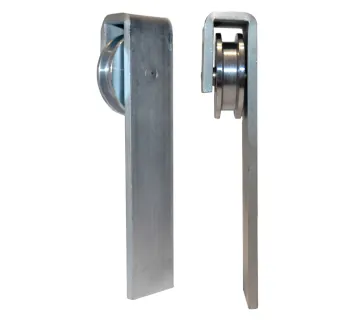

CAH Heiderich Schiebetorrolle 630
Die Schiebetorrollen Nr. 630 sind speziell für handbetriebene Stahltore konzipiert und bieten eine robuste sowie montagefreundliche Lösung. Durch den anschweißbaren Bügel aus verzinktem Stahl lassen sie sich direkt an Torrahmen oder Führungskonstruktionen befestigen – ideal für langlebige Torsysteme im gewerblichen oder privaten Bereich.
- Bügel aus verzinktem Stahl – anschweißbar, stabil und korrosionsbeständig
- Mit Laufrollen Nr. 1400 aus Stahl – robust und langlebig
- Präzisions-Kugellager für leichten und geräuscharmen Lauf
- Optimal für manuell bewegte Stahltore im Außenbereich
- Einfache Integration in bestehende Toranlagen
Breite der Führungsschiene
Lagerung
Für Anlagentyp
Montageart
Werkstoff
Artikel-Nr.:
Die Schiebetorrollen Nr. 630 sind speziell für handbetriebene Stahltore konzipiert und bieten eine robuste sowie montagefreundliche Lösung. Durch den anschweißbaren Bügel aus verzinktem Stahl lassen sie sich direkt an Torrahmen oder Führungskonstruktionen befestigen – ideal für langlebige Torsysteme im gewerblichen oder privaten Bereich.
- Bügel aus verzinktem Stahl – anschweißbar, stabil und korrosionsbeständig
- Mit Laufrollen Nr. 1400 aus Stahl – robust und langlebig
- Präzisions-Kugellager für leichten und geräuscharmen Lauf
- Optimal für manuell bewegte Stahltore im Außenbereich
- Einfache Integration in bestehende Toranlagen
Informationen: Schiebetorrolle 630
Die Schiebetorrollen Nr. 630 sind zum Anschweißen an handbetriebene Stahltore konzipiert und bestehen aus einem stabilen Bügel aus verzinktem Stahl mit integrierter Laufrolle 1400. Die Laufrolle ist aus Stahl gefertigt, kugelgelagert und auf gängige Führungsschienenbreiten abgestimmt, was einen leichten, geräuscharmen Lauf ermöglicht. Die Baureihe umfasst die Nenngrößen NG 140 und NG 160 mit Rollenaußen-Ø 140 mm bzw. 160 mm und Tragfähigkeiten bis 650 kg pro Rolle.
Einsatzbereiche
- Als Laufrolle für handbetriebene, bodengeführte Schiebetore aus Stahl
- Toranlagen im Gewerbe-, Landwirtschafts- und Industriebereich
- Nachrüstung und Instandsetzung bestehender Schiebetoranlagen mit angeschweißtem Rollenbock
- Führungs- und Lastabtragungsrolle in Außenbereichen mit erhöhter Korrosionsbelastung
- Einsatz überall dort, wo eine anschweißbare, hochbelastbare Torlaufrolle benötigt wird
Merkmale & Vorteile
- Bügel aus verzinktem Stahl – anschweißbar, stabil und korrosionsbeständig
- Mit Laufrollen Nr. 1400 aus Stahl – robust, langlebig und passend zu untenlaufenden Schiebetoren
- Präzisions-Kugellager für leichten, geräuscharmen Lauf
- Optimiert für manuell bewegte Stahltore im Außenbereich
- Einfache Montage durch Anschweißen an Torrahmen oder Unterkonstruktion
- Tragfähigkeit bis 650 kg pro Rolle (größenabhängig)
- Alle Abmessungen in mm – klare Planungsgrundlage und einfache Integration
Technische Daten Schiebetorrolle 630 (Überblick)
| Merkmal | Beschreibung |
|---|---|
| Typ | Schiebetorrolle 630, zum Anschweißen |
| Anlagentyp | Handbetriebenes Schiebetor, untenlaufend |
| Werkstoff | Stahl, verzinkt (Bügel und Rolle) |
| Lagerung | Kugellager (Präzisions-Rillenkugellager in der Laufrolle) |
| Rollenaußen-Ø | 140 mm (NG 140), 160 mm (NG 160) |
| Breite der Führungsschiene | 14 mm (NG 140), 13 mm (NG 160) |
| Montageart | Anschweißen an Torrahmen oder Unterkonstruktion |
| Tragfähigkeit | 300 kg (NG 140), 650 kg (NG 160) |
Abmessungen Schiebetorrolle 630
| Nenngröße | Rollenaußen-Ø D |
a | b | c | d | e | f | g | h | k | m | Tragfähigkeit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NG 140 | 140 mm | 140 mm | 14 mm | 17 mm | 10 mm | 150 mm | 18 mm | 56 mm | 400 mm | 70 mm | 10 mm | 300 kg |
| NG 160 | 160 mm | 160 mm | 14 mm | 17 mm | 10 mm | 170 mm | 17.5 mm | 72 mm | 500 mm | 70 mm | 15 mm | 650 kg |
Maßbuchstaben D, a, b, c, d, e, f, g, h, k, m entsprechen der Konstruktionszeichnung der Schiebetorrolle 630; sämtliche Maßangaben in mm, Tragfähigkeit in kg.
Hinweise zur Auswahl und Anwendung
- Richtige Nenngröße nach Rollenaußen-Ø, Führungsschienenbreite und erforderlicher Tragfähigkeit wählen.
- Beim Anschweißen auf verzugsarme Verschweißung und kraftschlüssige Verbindung zum Torrahmen achten.
- Für einen ruhigen Lauf Führungsschiene sauber ausrichten und frei von Verschmutzungen halten.
- Regelmäßige Sichtkontrolle von Bügel, Schweißnähten und Kugellager auf Beschädigungen.
Abmessungen Schiebetorrolle 630
| Schiebetorrolle 630 | Rollenaußen-Ø (mm) | D (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | k (mm) | m (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
