Tractel Halterung für Eckprofil

Die Tractel Halterung für Eckprofil ist eine Systemhalterung zur Befestigung der FABA A12 Leiter an einer Stahlkonstruktion, insbesondere an Eckprofilen wie z. B. Stahlgittermasten. Die Halterung wird passend zur Profilgeometrie ausgewählt und ermöglicht eine stabile Anbindung der Leiter an die Tragstruktur.

Die Ausführungen decken Eckprofile von 60 x 60 mm bis 250 x 250 mm ab; zudem sind Modelle mit unterschiedlichen Profilhöhen (70 mm, 130 mm, 160 mm) verfügbar. Jeder Satz wird mit einem M12 x 35 mm Schraubensatz geliefert und unterstützt damit eine praxisgerechte Montage.

Einsatzbereiche

Die Halterung wird eingesetzt, wenn eine FABA A12 Steigschutzleiter an einer Stahlkonstruktion über Eckprofile befestigt werden soll. Typisch ist der Einsatz an dauerhaft installierten Steigwegen in technischen Anlagen und Infrastrukturen.

• Stahlgittermasten und ähnliche Stahltragwerke
• Industrie & Anlagenbau: Wartungszugänge an stählernen Konstruktionen
• Energie & Versorgung: Inspektionszugänge an stahlbasierten Bauwerken
• Infrastruktur: technische Bauwerke mit stählernen Eckprofilen

Unterschiede der Varianten

Die Varianten unterscheiden sich über den abgedeckten Profil-/Längenbereich der Eckprofile und werden entsprechend der erforderlichen Anpassung an die vorhandene Stahlkonstruktion ausgewählt. Zur Systemzuordnung werden die Halterungen im A12-Kontext geführt.

Sicherheitsaspekte & Normen

Die Halterung ist Bestandteil eines vertikalen Steigschutzsystems und wird mit Bezug zur EN 353-1 geführt (Steigschutzsysteme mit mitlaufendem Auffanggerät an starrer Führung). Für den sicheren Einsatz ist die Auswahl der passenden Halterungsvariante sowie die fachgerechte Montage an einer tragfähigen Stahlkonstruktion entscheidend.

Technische Beschreibung

Eckprofil-Halterung zur Anbindung einer FABA A12 Leiter an Eckprofile (z. B. Stahlgittermasten). Der M12 x 35 mm Schraubensatz ist Bestandteil des Satzes und dient der Verbindung der Halterungskomponenten.

Montagehinweise

• Die passende Variante entsprechend dem vorhandenen Eckprofil auswählen (Abdeckung 60 mm bis 250 mm).
• Halterung an der Stahlkonstruktion positionieren und die Verbindung mit dem mitgelieferten M12 x 35 mm Schraubensatz herstellen.
• Montage auf tragfähigem Untergrund ausführen; Systemkomponenten gemäß FABA A12-Vorgaben verwenden.

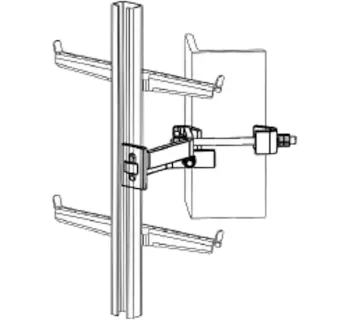

Abbildung

Passende Artikel/Zubehör

Für die Auslegung und den Aufbau eines kompletten Steigwegs werden je nach Einbausituation weitere Systemkomponenten aus dem Tractel FABA A12-Programm benötigt.

• A12 Steigschutzleiter (Systemleiter für vertikale Steigwege)
• A12 Steigschutzschiene (starre Führungsschiene für A12 Systeme)
• A12 Befestigungssatz (Schraubensatz zur Systemmontage an Halterungen)
• A12 Halterung Z Bügel (Befestigung der Leiter an stabilen Untergründen)
• U Bügel zum Schweißen (Schweißhalter für Stahlkonstruktionen)
• Halterung für Strukturen (Halterungslösung zur Befestigung an Strukturen)
• Halterung für Masten (Systemhalterungen zur Mastbefestigung)
• FABA-Sperren (Sicherung gegen unbeabsichtigtes Auslaufen des Fangwagens)
