Tractel A12 Halterung Z Bügel

Montage:

Die Bauteile werden einbaufertig geliefert und die Zubehörteile wie Halterungen und Stoßverbinder sind entweder vormontiert oder beiliegend. Um eine dauerhafte und sichere Befestigung zu gewährleisten, werden Schraubverbindungen verwendet, die gegen Lockern gesichert sind. Je nach Einsatz werden selbstsichernde Muttern nach ISO 10511 (DIN 985), Spannscheiben nach DIN 6796 oder Kontermuttern verwendet.

Alle Schraubverbindungen müssen mit dem korrekten Drehmoment angezogen und regelmäßig überprüft werden, um die Sicherheit des Systems zu gewährleisten.

Tractel - FABA-Leiter A12 Halterung Z Bügel

Der Tractel A12 Halterung Z Bügel ist eine Systemhalterung zur sicheren Befestigung der FABA-Leiter an stabilen Untergründen. Die Z-Bügel sind für Anwendungen vorgesehen, bei denen die Leiter dauerhaft und definiert an der Tragstruktur fixiert werden muss, um den Steigweg stabil zu führen und die Kräfte zuverlässig in das Bauwerk einzuleiten.

Die Ausführung als Z-Bügel unterstützt eine praxisgerechte Montage an festen Konstruktionen. Für unterschiedliche Befestigungsarten sind Varianten mit zwei Lochgrößen verfügbar: Ø 10.5 mm für Dübelbefestigungen und Ø 14 mm für Schraubbefestigungen.

Einsatzbereiche

Z-Bügel werden eingesetzt, wenn die FABA A12 Leiter an einem tragfähigen Untergrund befestigt werden soll – typischerweise in dauerhaft installierten Steigwegen.

• Industrie & Anlagen: Wartungszugänge an Maschinen, Anlagenkomponenten und Gebäudestrukturen
• Infrastruktur: technische Bauwerke, Schächte und Betriebsbereiche mit festen Steigwegen
• Gebäude & Technik: vertikale Wartungszugänge zu technischen Einrichtungen
• Energie & Versorgung: Betriebsgebäude und Anlagenbereiche mit wiederkehrenden Inspektionen

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Lochgröße und die daraus abgeleitete Befestigungsart: Ø 10.5 mm für Dübelbefestigungen sowie Ø 14 mm für Schraubbefestigungen. Zusätzlich sind Ausführungen in verzinktem Stahl oder Edelstahl verfügbar.

Sicherheitsaspekte

Für die Befestigung eines Absturzsicherungssystems wird empfohlen, das System mit mindestens 4 Verankerungen auszustatten, um eine zuverlässige Fixierung zu unterstützen. Die Auswahl der geeigneten Befestigungsmittel und die Auslegung der Tragstruktur müssen zur jeweiligen Einbausituation passen.

Lieferumfang

Jeder Z-Bügel wird mit einem M12 x 35 mm Schraubensatz geliefert; Befestigungsdübel sind nicht enthalten.

Montagehinweise

Die Bauteile werden einbaufertig geliefert; Zubehörteile wie Halterungen können vormontiert oder beiliegend sein. Für eine dauerhafte und sichere Befestigung werden Schraubverbindungen verwendet, die gegen Lockern gesichert sind.

• Schraubverbindungen gegen Lockern sichern (z. B. selbstsichernde Muttern nach ISO 10511 (DIN 985), Spannscheiben nach DIN 6796 oder Kontermuttern).
• Alle Schraubverbindungen mit dem korrekten Drehmoment anziehen und regelmäßig überprüfen.
• Ø 10.5 mm für Dübelbefestigungen und Ø 14 mm für Schraubbefestigungen entsprechend der Einbausituation auswählen.

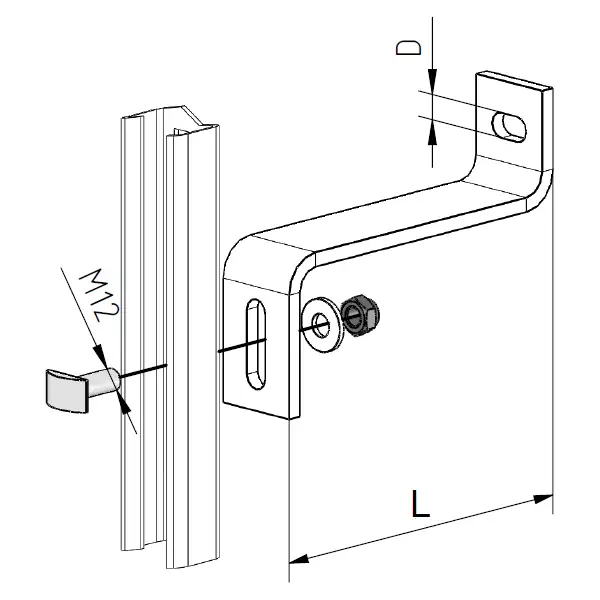

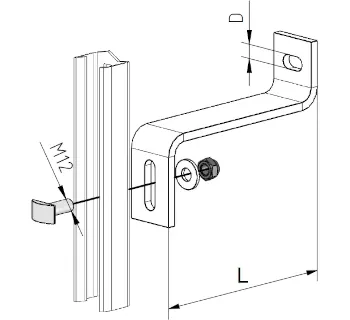

Abbildung

Passende Artikel/Zubehör

Für eine vollständige Installation im FABA System A12 werden – je nach Steigweg und Befestigungssituation – weitere Systemkomponenten und Montageelemente benötigt.

• A12 Steigschutzleiter (Leiter mit integrierter Führung)
• A12 Steigschutzschiene (starre Führungsschiene)
• A12 Stoßverbinder (Verbindung von Schienensegmenten)
• A12 Befestigungssatz (Schraubensatz zur Befestigung von Schiene/Leiter an Halterungen)
• Halterung für Strukturen (für strukturabhängige Montagefälle)
• Halterung für Masten (zur Befestigung an Masten mit Klemmen)
• Ein- und Ausstieg (Systemkomponente für definierte Übergänge)
