Tractel A12 Steigschutzschiene

Die Tractel A12 Steigschutzschiene ist die zentrale Führungskomponente des FABA A12 Systems für vertikale Absturzsicherung. Sie bildet die feste, durchgängige Führung für das mitlaufende Auffanggerät und ermöglicht so einen kontrollierten Auf- und Abstieg an fest installierten Steigwegen.

Die Schiene ist in feuerverzinktem Stahl oder Edelstahl (V4A) verfügbar und in vielen Längen von 560 mm bis 5600 mm erhältlich; als empfohlene Einzelstücklänge werden bis 2800 mm genannt, um Transport und Montage zu erleichtern. Auffangeinschnitte im Raster von 40 mm unterstützen eine präzise Positionierung entlang des Steigwegs, während die unsymmetrische Konstruktion eine korrekte Ausrichtung bei der Installation erfordert.

Einsatzbereiche

• Industrieanlagen: Wartungs- und Inspektionszugänge an Maschinen, Silos, Tanks, Schornsteinen und Prozessanlagen.
• Infrastruktur: Steigwege an Bauwerken, Schächten und technischen Anlagen mit regelmäßigen Kontrollgängen.
• Gebäudetechnik: dauerhafte Zugänge zu Dach- und Technikflächen, Leitern und Servicebereichen.
• Energie & Versorgung: Aufstiege an Masten, Türmen und technischen Bauwerken, bei denen Korrosionsbeständigkeit entscheidend ist.

Unterschiede der Varianten

Die Varianten unterscheiden sich durch den Werkstoff und die daraus resultierende Eignung für die Umgebung: Stahl, feuerverzinkt ist für viele Standardanwendungen ausgelegt, während Edelstahl (V4A) für erhöhte Anforderungen an Korrosionsschutz vorgesehen ist. Zusätzlich wird die Schiene in unterschiedlichen Längen geliefert, um Steigwege modular an die jeweilige Anlagengeometrie anzupassen.

Sicherheitsaspekte & Normen

Die FABA A12 Steigschutzschiene ist für den Einsatz in Systemen der vertikalen Absturzsicherung vorgesehen und wird mit den Normbezügen EN 353-1, BGV D36 und DIN 18799-2 geführt. Für eine sichere Funktion ist die korrekte Ausrichtung der unsymmetrischen Schiene wesentlich (Hinweis auf die Lage von Schenkel und Schild) sowie eine fachgerechte Montage der systemzugehörigen Komponenten.

Montagehinweise

• Bei der Installation ist die unsymmetrische Konstruktion zu beachten: Schenkel und Schild müssen korrekt ausgerichtet werden.
• Für Transport und Montage wird eine empfohlene Einzelstücklänge bis 2800 mm genannt; längere Steigwege werden über mehrere Schienenstücke aufgebaut.
• Auffangeinschnitte alle 40 mm unterstützen die systemkonforme Nutzung entlang des Steigwegs.

Abbildung

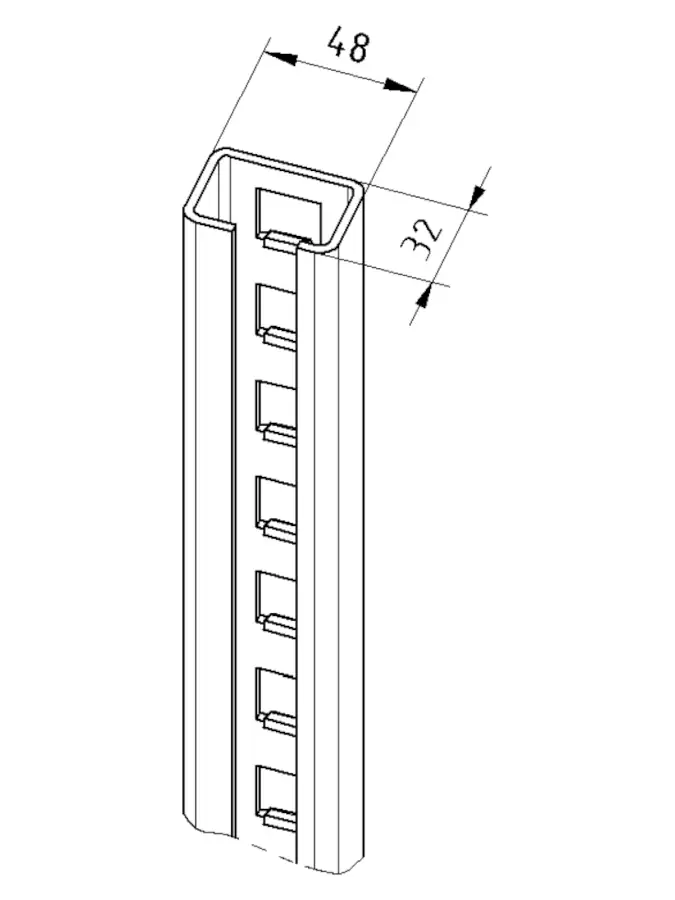

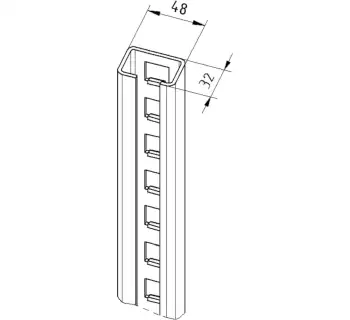

Prinzipskizze der A12 Steigschutzschiene mit den charakteristischen Auffangeinschnitten:

Passende Artikel/Zubehör

• A12 Stoßverbinder zum Verbinden mehrerer A12-Schienen zu längeren Steigwegen.
• A12 Befestigungssatz für die systemgerechte Montage an Halterungen.
• A12 Halterungen (z. B. Halterung Z Bügel) zur Befestigung am Bauwerk.
• Fangvorrichtung EZ als mitlaufendes Auffanggerät im FABA A12-System.
• Ein- und Ausstieg als Systemkomponente zum kontrollierten Ein-/Ausführen des Auffanggeräts an definierten Stellen.
