Halterung für Masten

Tractel Halterung für Masten

Die Tractel Halterung für Masten ist eine Systemhalterung zur Befestigung von FABA A12-Komponenten an runden Masten und ermöglicht eine stabile Montage für fest installierte Steigwege. Sie besteht aus Schellen (für definierte Mast-Ø) und Laschen (für definierte Abstände L von Mastmitte bis Schienenrücken), ist aus Stahl, feuerverzinkt und wird inkl. Schraubensatz M12 x 35 mm geliefert.

Für runde Masten: Systemmontage an definierten Mastdurchmessern
2-Komponenten-Prinzip: Schelle + Lasche
Abstandsmaß L wählbar: Mastmitte bis Schienenrücken
Werkstoff: Stahl, feuerverzinkt
Inklusive Schraubensatz M12 x 35 mm
Systemkompatibel mit FABA A12
Normbezug: Zuordnung gemäß EN 353-1

50 Artikel → Halterung für Masten

Halterung für Masten

System
Werkstoff
Länge
Norm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Für runde Masten: Systemmontage an definierten Mastdurchmessern
2-Komponenten-Prinzip: Schelle + Lasche
Abstandsmaß L wählbar: Mastmitte bis Schienenrücken
Werkstoff: Stahl, feuerverzinkt
Inklusive Schraubensatz M12 x 35 mm
Systemkompatibel mit FABA A12
Normbezug: Zuordnung gemäß EN 353-1

Informationen: Halterung für Masten

L: Abstand zwischen der Mitte des Mastes und der Leiter (in mm).
Je nach Mastdurchmesser variiert dieser Abstand, und die richtige Auswahl der Halterung ist entscheidend für die Stabilität des gesamten Systems.

Mast-Ø (mm)	L: Abstand zwischen der Mitte des Mastes und der Leiter (mm)
Mast-Ø (mm)	184	190	203	213	217	230	243	255	269	312
Ø 80				506575	506585
Ø 88.9	503678	506595	506605	506615	506625	506635	503688	506645
Ø 101.6		503698	506655	506665	506675	506685	506695	506705
Ø 114.3			506715	503708	506725	503718	503718	503738	506735
Ø 139.7				503748	506745	503758	503768	503778	503788
Ø 159					506755	506765	506775	506785	506795
Ø 168.3						503798	503808	503818	506805	528027
Ø 193.7							503828	506815	506825
Ø 219.1								506825	506835	528037
Ø 273									272897	272907
Ø 323.9									521507	528007

Tractel Halterung für Masten

Die Tractel Halterung für Masten ist eine Systemhalterung zur Befestigung von Komponenten des FABA A12-Steigschutzsystems an runden Masten. Sie ermöglicht eine stabile und präzise Montage, wenn eine feste Leiter-/Schienenlösung an einer Mastkonstruktion adaptiert werden soll.

Die Halterung besteht aus zwei Elementen: Schellen zum Klemmen an definierte Mastdurchmesser sowie Laschen für verschiedene Systemlängen (Abstand von Mastmitte bis Schienenrücken, Maß L). Jede Halterung wird inklusive eines Schraubensatzes M12 x 35 mm geliefert; als Werkstoff ist Stahl, feuerverzinkt angegeben.

Einsatzbereiche

Infrastruktur: Mast- und Turmkonstruktionen mit festem Steigweg
Energie & Versorgung: Zugänge an Masten/Tragwerken, bei denen Steigschutz an einer Rundmaststruktur benötigt wird
Industrie & Anlagenbau: Nachrüstung/Integration von FABA A12 an vorhandenen Mastkonstruktionen
Wartung & Instandhaltung: dauerhaft installierte Aufstiege an runden Trägern

Unterschiede der Varianten

Die Varianten unterscheiden sich über den Mastdurchmesser und die Systemlänge L (Abstand zwischen Mastmitte und Leiter/Schiene). Die korrekte Auswahl ist entscheidend, damit die Halterung passend klemmt und der Systemabstand L zur Konstruktion passt.

Sicherheitsaspekte & Normen

Die Halterung ist als Systemkomponente im Kontext von EN 353-1 (Steigschutzsysteme mit mitlaufendem Auffanggerät an starrer Führung) aufgeführt. Für den sicheren Einsatz ist erforderlich, dass Mast-Ø und Maß L passend gewählt und die Halterung fachgerecht montiert wird, damit die Kräfte zuverlässig in die Maststruktur eingeleitet werden.

Technische Beschreibung

Mast-Halterung für FABA A12 mit Schellen (für definierte Mast-Ø) und Laschen (für definierte Systemlängen L: Mastmitte bis Schienenrücken). Werkstoff: Stahl, feuerverzinkt. Lieferung inkl. Schraubensatz M12 x 35 mm.

Montagehinweise

Passende Schelle anhand des Mast-Ø auswählen und am Mast klemmen.
Passende Lasche anhand der Systemlänge L auswählen (Mastmitte bis Schienenrücken).
Montage mit dem mitgelieferten Schraubensatz M12 x 35 mm ausführen.

Abbildung

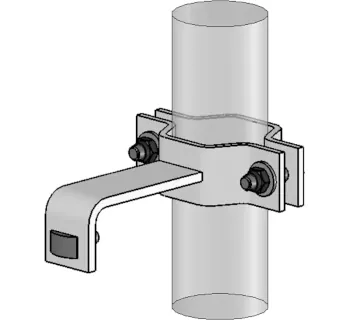

Tractel Halterung für Masten – Schelle und Lasche zur Befestigung an Rundmasten

Passende Artikel/Zubehör

FABA Steigleiter A12 (Systemübersicht)
A12 Steigschutzschiene (starre Führungsschiene)
A12 Steigschutzleiter (Leiter mit Steigschutzschiene)
A12 Befestigungssatz (Hammerkopfschraubensatz für die Montage an Halterungen)

Halterung für Masten (Typenseite)
