Tractel FABA-Sperren

Die Tractel FABA-Sperren sind sicherheitsrelevante Systemkomponenten für das FABA System A12 und verhindern, dass der Fangwagen unbeabsichtigt aus der Schiene ausläuft. Sie werden an allen Stellen eingesetzt, an denen der Fangwagen die Schiene verlassen könnte – insbesondere an Ein- und Ausstiegsstellen – und unterstützen so einen kontrollierten, normgerechten Betrieb innerhalb von Steigschutzanlagen nach EN 353-1.

Für unterschiedliche Einsatzsituationen stehen zwei Ausführungen zur Verfügung: eine lösbare Sperre (gezieltes Entnehmen des Fangwagens möglich) und eine feste Sperre (Endanschlag/Blockierung am Systemende). Beide Varianten bestehen aus Edelstahl (V4A) und sind für das System A12 vorgesehen.

Einsatzbereiche

FABA-Sperren werden überall dort benötigt, wo ein vertikales Steigschutzsystem mit starrer Führung (Schiene/Leiter) betrieben wird und der Fangwagen nicht unbeabsichtigt auslaufen darf. Typische Anwendungen finden sich bei dauerhaft installierten Steigwegen.

• Industrie & Anlagenbau: Wartungszugänge an Anlagen, Maschinen, Silos und Prozessbereichen
• Infrastruktur: Schächte, technische Bauwerke, Wartungszugänge an Bauwerken
• Gebäude & Gebäudetechnik: Dachzugänge, Technikzentralen, vertikale Wartungswege
• Energie & Versorgung: Betriebsgebäude und technische Einrichtungen mit wiederkehrenden Inspektionswegen

Unterschiede der Varianten

Die Wahl der Sperre richtet sich nach der Funktion an der jeweiligen Stelle des Steigwegs: lösbare Sperren werden dort montiert, wo der Fangwagen entnommen werden soll; feste Sperren werden in der Regel am Systemende eingesetzt, um den Steiggang zu blockieren und ein Überfahren/Entnehmen zuverlässig zu verhindern.

Sicherheitsaspekte & Normen

Die FABA-Sperren sind Teil des FABA System A12 und werden mit Bezug zur EN 353-1 geführt. In der Praxis bedeutet das: Sperren sind an allen relevanten Stellen vorzusehen, um ein ungewolltes Auslaufen des Fangwagens zu verhindern und definierte Ein-/Ausstiegsabläufe zu ermöglichen.

Für den sicheren Systembetrieb dürfen Sperren ausschließlich systemkompatibel und entsprechend der vorgesehenen Funktion (lösbar/fest) eingesetzt werden.

Technische Beschreibung

FABA-Sperren sind mechanische Schienensicherungen, die den Bewegungsbereich des Fangwagens an definierten Punkten begrenzen. Die lösbare Sperre wird manuell entriegelt und schließt automatisch durch Federkraft; die feste Sperre verriegelt das Systemende und verhindert das Überfahren des Schienenendes.

Montagehinweise

• Sperren an allen Stellen montieren, an denen der Fangwagen die Schiene verlassen kann (insbesondere Ein- und Ausstiegsstellen).
• Lösbare Sperre dort einsetzen, wo das Entnehmen des Fangwagens vorgesehen ist; Entriegelung erfolgt manuell, das Schließen automatisch durch Federkraft.
• Feste Sperre als Endbegrenzung einsetzen, wenn der Fangwagen nicht entnommen werden darf; sie blockiert das Systemende und verhindert ein Überfahren.
• Ausschließlich systemkompatible Komponenten des FABA System A12 verwenden.

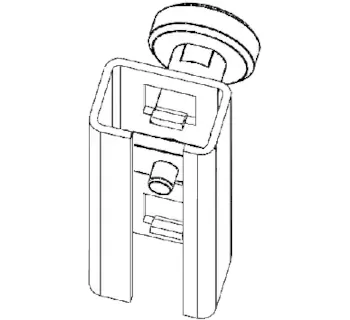

Abbildung

Passende Artikel/Zubehör

FABA-Sperren werden als Teil eines vollständigen Steigschutzsystems eingesetzt. Für Planung, Aufbau und Betrieb sind passende Systemkomponenten und Montagezubehör erforderlich.

• A12 Steigschutzleiter (Leiterlösung mit integrierter Führung)
• A12 Steigschutzschiene (starre Führungsschiene für A12 Systeme)
• A12 Befestigungssatz (Montagezubehör für Schiene/Leiter an Halterungen)
• A12 Stoßverbinder (sichere Verbindung von Schienensegmenten)
• Fangvorrichtung EZ (Fangwagenvariante für A12/AL2 Steigschutzleitern)
• FABA-Fangwagen AL-D (Fangwagen für A12/AL2 Systeme)
• Leiter mit Ausklinkung (unteres Leiterteil für Einsetzen/Entnehmen des Fangwagens, mit zusätzlicher Sicherung)
• Ein- und Ausstieg (Systemkomponente für definierte Übergänge am Steigweg)
