Tractel A12 Befestigungssatz

Der A12 Befestigungssatz ist ein speziell ausgelegter Hammerkopfschraubensatz zur sicheren Befestigung der FABA A12 Schiene (und ggf. der Leiter) an kompatiblen Halterungen im FABA A12 Steigschutzsystem. Die Hammerkopfschraube wird durch den Schienenschlitz eingesetzt und so positioniert, dass die lange Kopfseite an der Schienensicke anliegt – dadurch entsteht ein wirkungsvoller Verdrehschutz und eine dauerhaft stabile Verbindung.

Jeder Satz enthält 1 Schraube, 1 Mutter und 1 Unterlegscheibe. Durch die Auswahl unterschiedlicher Schraubenlängen lässt sich die Befestigung praxisnah an verschiedene Halterungs- und Montagekonstellationen anpassen.

Einsatzbereiche

Der A12 Befestigungssatz wird überall dort eingesetzt, wo Komponenten des FABA A12 Steigschutzsystems fachgerecht an Systemhalterungen befestigt werden müssen – typischerweise bei fest installierten Steigwegen in und an Bauwerken.

• Industrieanlagen (z. B. Wartungszugänge an Maschinen, Anlagen, Silos)
• Infrastruktur (z. B. Schächte, Technikbauwerke, Brückenbauwerke)
• Gebäudetechnik (z. B. Dachzugänge, Wartungsleitern, Steigwege zu Aggregaten)
• Energie/Versorgung (z. B. Zugänge an Betriebsgebäuden und technischen Einrichtungen)

Unterschiede der Varianten

Die Varianten unterscheiden sich in der Schraubenlänge (M12 x 35 mm, M12 x 50 mm, M12 x 65 mm). Die Auswahl erfolgt abhängig von Halterungsbauform, Bauteildicke und dem benötigten Gewindeüberstand für eine sichere Verschraubung.

Sicherheitsaspekte & Normen

Die Befestigung ist ein sicherheitsrelevanter Teil der Gesamtinstallation: Nur bei korrekter Montage und Verwendung kompatibler Systemkomponenten kann die Funktion des Steigschutzsystems zuverlässig gewährleistet werden. Der A12 Befestigungssatz ist dem System A12 zugeordnet und wird mit Bezug zur EN 353-1 geführt (Steigschutzsysteme mit mitlaufendem Auffanggerät an starrer Führung).

Für den sicheren Einsatz ist entscheidend, dass ausschließlich systemkompatible Halterungen/Schienen/Leitern verwendet und die Montage gemäß den Vorgaben des Systemherstellers ausgeführt wird.

Technische Beschreibung

Hammerkopfschraube (T-Bolt) zur Befestigung von Anbauteilen (z. B. Halterungen) am Schienenrücken der FABA A12. Durch die definierte Anlage des Schraubenkopfes an der Schienensicke wird ein Verdrehen des Schraubenkopfes bei der Montage reduziert und eine sichere Verspannung unterstützt.

Montagehinweise

• Die Hammerkopfschraube durch den Schienenschlitz einsetzen und so ausrichten, dass die lange Kopfseite korrekt an der Schienensicke anliegt (Verdrehschutz).
• Halterung/Anbauteil aufsetzen, mit Unterlegscheibe und Mutter verschrauben und gleichmäßig anziehen.
• Nur mit FABA A12-kompatiblen Bauteilen verwenden und die Montage gemäß Systemvorgaben durchführen.

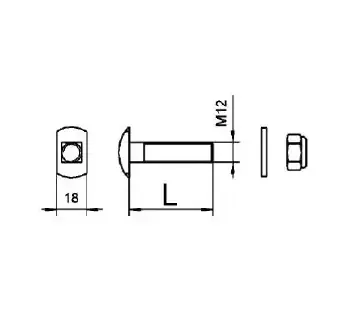

Abbildung

Passende Artikel/Zubehör

Für eine vollständige, praxisgerechte Installation im FABA A12-System werden – je nach Steigweg und Ein-/Ausstiegssituation – passende Systemkomponenten und Zubehör benötigt.

• A12 Steigschutzschiene (Systemschiene als starre Führung)
• A12 Steigschutzleiter (Leiter mit integrierter Steigschutzschiene)
• A12 Stoßverbinder (zum sicheren Verbinden von Schienensegmenten)
• Halterungen (z. B. zur Befestigung an Strukturen oder in der Leiter-Mitte, abhängig von der Einbausituation)
• FABA-Sperren (zur Sicherung an Ein- und Ausstiegsstellen gegen unbeabsichtigtes Auslaufen des Fangwagens)
