Tractel U Bügel zum Schweißen

Der Tractel U Bügel zum Schweißen ist eine robuste Systemhalterung zur Befestigung der FABA A12 Leiter an einer Stahlkonstruktion. Der Bügel wird durch einen geprüften Schweißer an die Tragstruktur angeschweißt und schafft damit eine dauerhaft belastbare Verbindung für fest installierte Steigwege im FABA System A12.

Für unterschiedliche Montage- und Korrosionsschutzanforderungen stehen Varianten aus Stahl (unbehandelt), Stahl mit Schweißgrundierung, Stahl (feuerverzinkt) sowie Edelstahl (V4A) zur Verfügung. Je nach Ausführung sind feste Längen (z. B. 160 mm) oder Längenbereiche (161 mm bis 300 mm) verfügbar; nach dem Schweißen ist eine Korrosionsschutzbehandlung erforderlich.

Einsatzbereiche

Der U-Bügel wird eingesetzt, wenn eine FABA A12 Steigschutzleiter direkt an einer Stahlkonstruktion befestigt werden soll – insbesondere bei dauerhaft montierten Steigwegen.

• Industrie & Anlagenbau: Wartungszugänge an Stahlbühnen, Anlagenrahmen und Stahlpodesten
• Gebäudetechnik: feste Steigwege an Stahltragwerken in Technikbereichen
• Infrastruktur: Steigwege an Stahlkonstruktionen in technischen Bauwerken
• Energie & Versorgung: Inspektionszugänge an stählernen Betriebs- und Anlagenstrukturen

Unterschiede der Varianten

Die Varianten unterscheiden sich durch Werkstoff/Oberfläche und Länge. Für korrosionskritische Umgebungen kann Edelstahl (V4A) relevant sein; für typische Stahlkonstruktionen stehen Stahl (unbehandelt), Stahl mit Schweißgrundierung sowie Stahl (feuerverzinkt) zur Auswahl.

Sicherheitsaspekte & Normen

Der U-Bügel ist dem FABA System A12 zugeordnet und wird mit Bezug zur EN 353-1 geführt (Steigschutzsysteme mit mitlaufendem Auffanggerät an starrer Führung). Für den sicheren Betrieb ist eine fachgerechte Montage durch qualifiziertes Personal entscheidend; insbesondere muss die angeschweißte Befestigung dauerhaft tragfähig ausgeführt und nach dem Schweißen ein geeigneter Korrosionsschutz hergestellt werden.

Technische Beschreibung

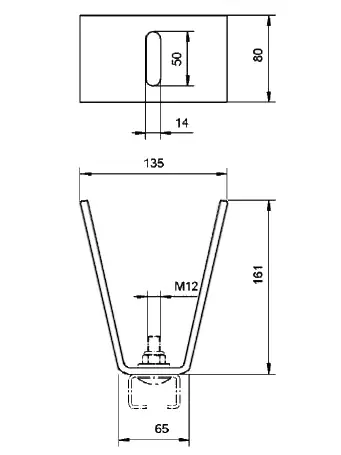

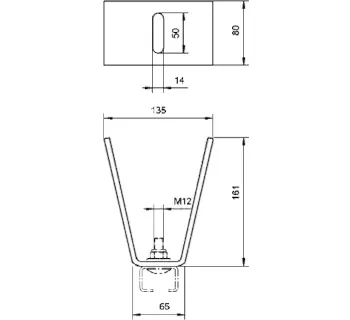

Schweißhalter (U-Bügel) zur Anbindung der FABA A12 Leiter an Stahltragwerke. Die Ausführung ist für eine dauerhafte, starre Befestigung vorgesehen; die Auswahl von Werkstoff/Oberfläche und Länge richtet sich nach Einbausituation und Umgebungsbedingungen.

Lieferumfang

Die Befestigungsschrauben sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Montagehinweise

• Montage an Stahlkonstruktionen durch einen geprüften Schweißer.
• Nach dem Schweißen ist eine Korrosionsschutzbehandlung erforderlich.
• Für Längenbereiche (161-300 mm) die gewünschte Länge bei der Bestellung festlegen.
• Befestigungsschrauben für die Anbindung der Leiter separat vorsehen.

Passende Artikel/Zubehör

Für eine vollständige Installation im FABA System A12 werden – abhängig von Steigweg, Untergrund und Übergängen – weitere Systemkomponenten und Befestigungsteile benötigt.

• A12 Steigschutzleiter (Leiter mit integrierter Führung)
• A12 Steigschutzschiene (starre Führungsschiene)
• A12 Befestigungssatz (Schraubensatz für Halterungen/Anbindungen)
• A12 Halterung Z Bügel (Befestigung an stabilen Untergründen, je nach Einbausituation)
• Halterung für Strukturen (zur Kraftverteilung und Anpassung an Wandabstände)
• Halterung für Masten (Befestigung an Mastkonstruktionen)
• A12 Stoßverbinder (Verbindung von Schienensegmenten)
• FABA-Sperren (Sicherung an Ein-/Ausstiegen gegen unbeabsichtigtes Auslaufen)
