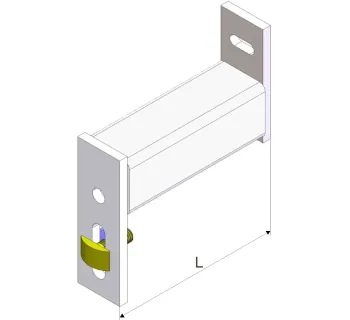

Tractel Vierkantrohr-Halterung

Die Tractel Vierkantrohr-Halterung ist eine robuste Systemhalterung zur sicheren Befestigung der FABA Leiter im FABA Steigleiter A12-System an Mauerwerken. Sie wird eingesetzt, wenn die Leiter bzw. Schiene mit definiertem Abstand am Bauwerk befestigt werden muss und sorgt durch die Vierkantrohr-Konstruktion für eine stabile und langlebige Verankerung.

Für unterschiedliche Befestigungskonzepte ist die Halterung in zwei Lochgrößen verfügbar (Ø 10.5 mm und Ø 14 mm). Je nach Umgebungsanforderung stehen Ausführungen aus Stahl, feuerverzinkt (Korrosionsschutz) oder Edelstahl (V4A) (hohe Beständigkeit) zur Auswahl; jede Halterung wird mit einem A12 Anschraubmaterial (M12 x 35 mm) geliefert, Befestigungsdübel sind nicht im Lieferumfang enthalten.

Einsatzbereiche

• Industrie & Anlagenbau: feste Steigwege an Gebäuden und Anlagen mit Mauerwerk
• Energie & Versorgung: Inspektions- und Wartungszugänge an Bauwerken mit dauerhaft montierter FABA A12-Steigleiter
• Infrastruktur: technische Bauwerke mit regelmäßigem Zugang über fest installierte Steigwege
• Gebäudetechnik: Leiter-/Schienenbefestigung an Technikbereichen mit definierter Distanz zum Bauwerk

Unterschiede der Varianten

Die Varianten unterscheiden sich durch Werkstoff (Stahl, feuerverzinkt oder Edelstahl (V4A)), durch die Lochgröße der Wandbefestigung (Ø 10.5 mm / Ø 14 mm) sowie durch die Länge (feste Längen oder 140-210 mm verstellbar). Die Wahl richtet sich nach Befestigungsart, Korrosionsanforderung und dem erforderlichen Abstand der Leiter/Schiene zum Bauwerk.

Sicherheitsaspekte & Normen

Die Halterung ist eine Systemkomponente für Steigschutzanlagen im Kontext der EN 353-1 (mitlaufendes Auffanggerät an starrer Führung). Für die sichere Funktion des Steigschutzsystems ist eine fachgerechte Montage am tragfähigen Untergrund entscheidend; laut Systemdokumentation muss der Untergrund eine Absturzlast von mindestens 6 kN aufnehmen können, und jedes Leiter-/Schienenelement muss mindestens mit 1 Halterung am Untergrund befestigt werden.

Technische Beschreibung

Vierkantrohr-Halterung zur Befestigung der FABA A12 Leiter/Schiene am Bauwerk mit definierter Distanz. Jede Halterung wird inklusive A12 Anschraubmaterial (M12 x 35 mm) geliefert; Befestigungsdübel sind separat entsprechend dem Untergrund auszuwählen.

Montagehinweise

• Die passende Variante nach Lochgröße, Länge und Werkstoff auswählen.
• Befestigungsdübel passend zum Untergrund wählen (nicht im Lieferumfang).
• Systemgerechte Montage im FABA A12-Kontext: Untergrund muss eine Absturzlast von mindestens 6 kN aufnehmen können;_xmlr.f6b6711b.webp
• Pro Leiter-/Schienenelement mindestens 1 Halterung am Untergrund vorsehen.

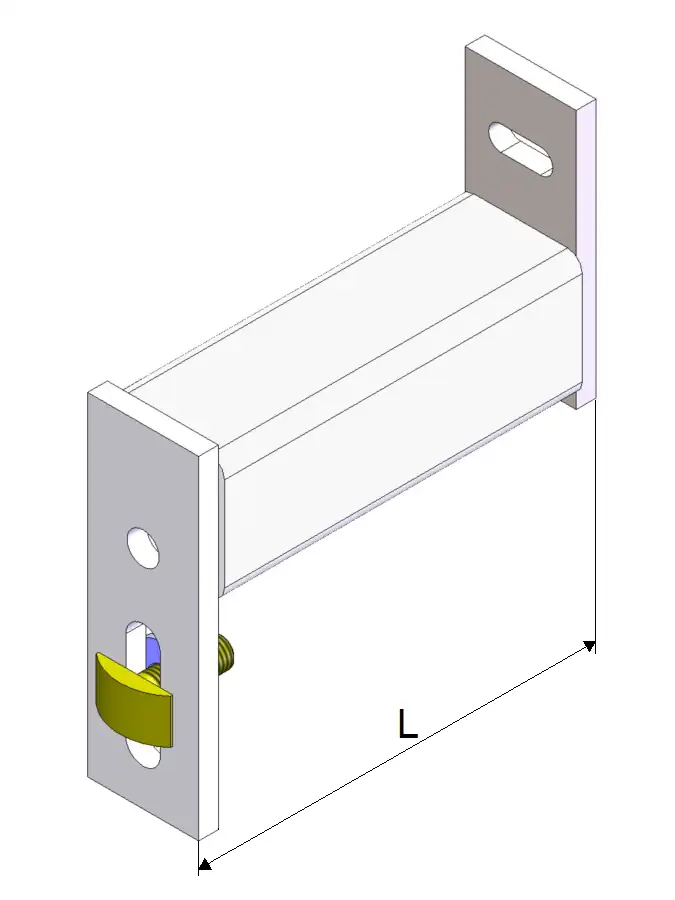

Abbildung

Passende Artikel/Zubehör

• A12 Steigschutzleiter (Systemleiter für vertikale Steigwege)
• A12 Steigschutzschiene (starre Führungsschiene im A12 System)
• A12 Befestigungssatz (System-Schraubsätze für Halterungen/Anbindungen)
• A12 Halterung Z Bügel (Befestigung an stabilen Untergründen)
• Halterung für Strukturen (Kraftverteilung bei geringer Tragfähigkeit)
• Halterung für Masten (Befestigung an Masten)
• A12 Stoßverbinder (sichere Verbindung von Schienenelementen)
• FABA-Sperren (verhindern ungewolltes Auslaufen des Fangwagens)
• Fangvorrichtung EZ (mitlaufendes Auffanggerät für A12)
