Chicago Pneumatic Bohrmaschine (CP7300/CP928X/CP978X/CP979X)

Die Chicago Pneumatic Bohrmaschinen CP7300 / CP928X / CP978X / CP979X sind eine moderne Druckluft-Pistolenbohrer-Serie für Karosseriewerkstätten und allgemeine Wartungsarbeiten wie Bohren, Honen, Reiben und Lochsägen. Ein Verbundstoffgehäuse mit Thermoplast-Gummigriff, seitliche Zeigefinger-Führungen, ein großer druckempfindlicher Auslöser und der Luftauslass im Griff sorgen für hohe Ergonomie und Bedienkomfort.

Die Serie umfasst insgesamt 11 Modelle mit Bohrfuttergrößen von 6.5 mm (1/4 Zoll), 10 mm (3/8 Zoll) und 13 mm (1/2 Zoll), ausgelegt für Drehzahlen von etwa 840 1/min bis 3000 1/min und Motorleistungen zwischen ca. 0.23 kW und 0.46 kW. Typische Vertreter sind CP7300C/RC (6.5 mm), CP9285C/CP9287C (10 mm) sowie CP9789C und CP9790C/CP9791C (13 mm).

Alle Bohrmaschinen arbeiten mit einem Betriebsdruck von 6.3 bar, weisen geringe Vibrationswerte < 2.5 m/s² und einen Schalldruckpegel im Bereich von 82–85 dB(A) auf und sind damit optimal für den professionellen Dauereinsatz in Werkstatt und Industrie ausgelegt.

Einsatzbereiche der Bohrmaschinen CP7300 / CP928X / CP978X / CP979X

Die CP7300-/CP928X-/CP978X-/CP979X-Serie ist für vielseitige Montage- und Instandhaltungsarbeiten konzipiert und deckt ein breites Spektrum von Feinbohrungen bis zu Bohrungen mit hoher Schnittkraft ab.

• Karosseriewerkstätten: Bohren von Karosserieblechen, Verstärkungsprofilen und Rahmenelementen, Aufbohren von Punktschweißungen, Setzen von Löchern für Nieten, Blechschrauben und Kabeldurchführungen.
• Allgemeine Wartung & MRO: Reparaturen und Umbauten an Maschinenverkleidungen, Gestellen, Regalen, Pumpen, Kompressoren und Anlagenkomponenten.
• Metall- und Anlagenbau: Bohren von Montagebohrungen in Profilstahl, Winkeln, Trägern und Platten bis zur jeweiligen Kapazität Stahl, Vorbereitung von Lochbildern für Schraub- und Nietenverbindungen.
• Lochsägen / Reiben / Honen: Einsatz mit Lochsägen für größere Ausschnitte sowie mit Reibahlen und Honen zur Erzeugung präziser Passungen.
• Serviceeinsätze vor Ort: In Kombination mit einem geeigneten Druckluftkompressor ein leichtes, handliches Werkzeug für Montage- und Wartungsarbeiten auf Baustellen und in Außenanlagen.

Besonders der Pistolengriff, die Wings zur Zeigeführungen und die flache Rückseite für bessere Schubwirkung erleichtern das Arbeiten in beengten Einbauverhältnissen und bei Überkopf-Arbeiten.

Unterschiede der Varianten und Baugrößen

Die CP7300 / CP928X / CP978X / CP979X-Serie ist in drei Leistungsklassen nach Bohrfuttergröße gegliedert: 6.5 mm, 10 mm und 13 mm. Alle Modelle besitzen ein Verbundstoffgehäuse mit Thermoplast-Gummigriff, hochwertige Jacobs-Bohrfutter und ein Niederdrehzahl-Getriebe.

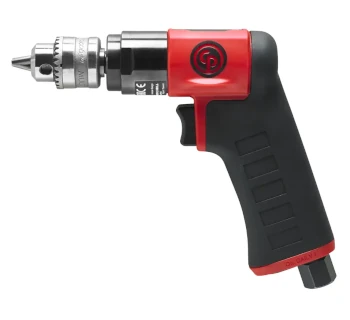

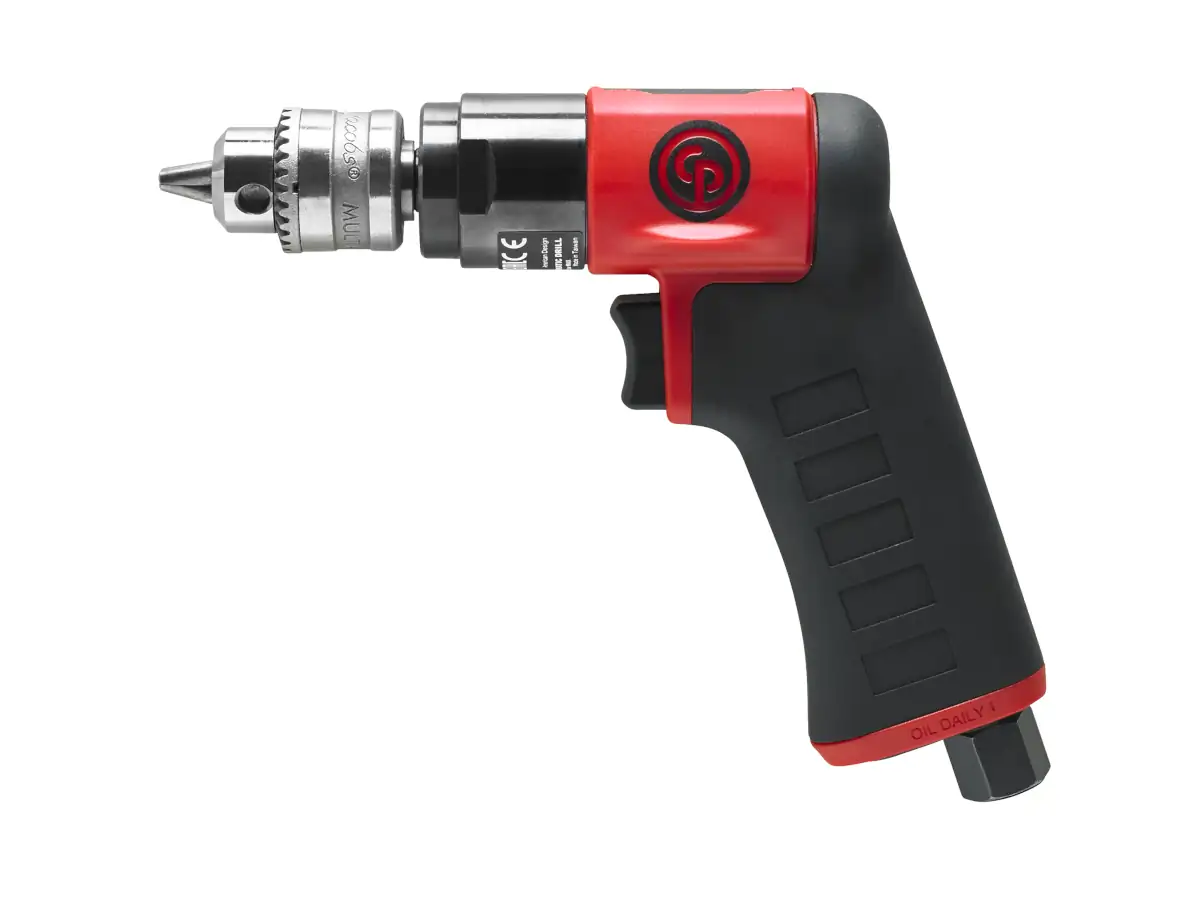

• CP7300 (z. B. CP7300C / CP7300RC) – 6.5 mm Mini-Kompaktbohrer:
  1/4 Zoll Bohrfutter mit 6.5 mm Kapazität in Stahl, Leerlaufdrehzahl ca. 2800 1/min, Motorleistung etwa 0.23 kW, durchschnittlicher Luftverbrauch ca. 2.5 l/s, Schalldruckpegel ca. 82 dB(A). Ideal für Feinbohrungen und Arbeiten in engen Bereichen.
• CP928X (z. B. CP9285C / CP9287C / CP9288C) – 10 mm Allround-Bohrmaschinen:
  3/8 Zoll Bohrfutter mit 10 mm Kapazität in Stahl, Drehzahlen typischerweise 2100–3000 1/min, Leistung bis etwa 0.46 kW, durchschnittlicher Luftverbrauch ca. 3.25 l/s. Diese Ausführung ist der universelle Standard für Karosserie und allgemeine Wartungsarbeiten.
• CP978X / CP979X (z. B. CP9789C / CP9790C / CP9791C / CP9792C) – 13 mm Hochleistungsbohrmaschinen:
  1/2 Zoll Bohrfutter mit 13 mm Kapazität in Stahl, ausgelegt für größere Bohrdurchmesser und höheres Drehmoment. Typische Drehzahlen liegen im Bereich von 840–2100 1/min bei Motorleistungen um 0.37–0.50 kW und Luftverbräuchen von ca. 3.25–4.5 l/s.

Werte gerundet und modellabhängig; detaillierte Daten siehe TOMANRO Typenseite und Chicago Pneumatic Datenblätter.

Häufige Fehler bei Auswahl und Betrieb

Bei der Verwendung der Bohrmaschinen CP7300 / CP928X / CP978X / CP979X treten in der Praxis häufig wiederkehrende Fehler auf, die Leistung, Standzeit und Sicherheit negativ beeinflussen können.

• Unpassender Luftdruck: Arbeitsdrücke deutlich über den empfohlenen 6.2–6.3 bar erhöhen den Verschleiß und das Rückdrehmoment, zu niedriger Druck führt zu spürbarem Drehmomentverlust und unzureichender Schnittgeschwindigkeit.
• Zu kleiner Schlauchquerschnitt: Wird der geforderte Schlauchinnendurchmesser von 10 mm unterschritten oder werden enge Kupplungen verwendet, entstehen deutliche Druckverluste, sodass die Bohrmaschine „träge“ wirkt und die angegebenen Leistungsdaten nicht erreicht werden.
• Mangelhafte Schmierung: Ohne geeignetes Druckluftwerkzeugöl im Nebelöler oder ohne regelmäßige manuelle Ölung trocknen Lamellenmotor und Getriebe aus; dies führt zu erhöhtem Verschleiß, steigender Temperatur und Leistungsverlust.
• Überlastung durch zu große oder stumpfe Bohrer: Bohrdurchmesser oberhalb der spezifizierten Kapazität Stahl oder stark verschlissene Bohrer verursachen Überlast, können zum Stillstand führen und die Standzeit des Werkzeugs deutlich verkürzen – insbesondere bei den 13 mm Modellen.
• Unzureichende Werkstückspannung: Locker gespannte oder nur in der Hand gehaltene Werkstücke können sich beim Bohren mitdrehen oder weggeschleudert werden; Werkstücke sind stets sicher zu spannen oder abzustützen.
• Falsche Werkzeugverwendung: Die Serie ist als Druckluftbohrer ausgelegt und nicht für Schleifkörper, Rührwerke oder andere ungeeignete Aufsätze vorgesehen; eine missbräuchliche Nutzung kann zu Schäden oder Unfällen führen.
• Dauerbetrieb ohne Pausen: Langer Vollastbetrieb ohne Abkühlphasen erhöht die thermische und mechanische Belastung des Getriebes und verkürzt die Lebensdauer; kurze Pausen verbessern die Standzeit.

Sicherheitsaspekte und Normen

Die CP7300 / CP928X / CP978X / CP979X-Bohrmaschinen sind als professionelle Druckluftwerkzeuge konzipiert und erfüllen die Anforderungen der europäischen Maschinenrichtlinie sowie einschlägiger Normen für handgehaltene Druckluftbohrmaschinen.

• Bestimmungsgemäße Verwendung: Die Bohrmaschinen sind ausschließlich zum Bohren, Reiben und Honen von Löchern ausgelegt. Die Nutzung mit nicht freigegebenen Zubehörteilen oder für andere Zwecke widerspricht der Betriebsanleitung.
• Luftqualität und -versorgung: Chicago Pneumatic schreibt saubere, trockene und geölte Druckluft bei etwa 90 psi (6.3 bar) vor. Ein Wartungsaggregat mit Filter, Regler und Öler in der Zuleitung wird ausdrücklich empfohlen.
• Lärm- und Vibrationsschutz: Bei Schalldruckpegeln im Bereich von 82–86 dB(A) ist das Tragen von Gehörschutz erforderlich. Die Vibrationen liegen typischerweise unter 2.5 m/s², müssen aber in der Gefährdungsbeurteilung berücksichtigt werden.
• Persönliche Schutzausrüstung (PSA): Es sind Schutzbrille oder Gesichtsschutz, Schutzhandschuhe und Sicherheitsschuhe zu tragen; bei Staub- oder Spanentwicklung ist zusätzlich Atemschutz zu empfehlen.
• Vermeidung unbeabsichtigten Anlaufens: Vor Wartung, Bohrerwechsel oder Reparaturen ist die Luftzufuhr zu trennen und die Leitung zu entlüften. Der Auslöser darf nicht blockiert oder arretiert werden.
• Kein Einsatz in Ex-Bereichen: Die CP7300-/CP928X-/CP978X-/CP979X-Serie ist nicht explosionsgeschützt und darf nicht in explosionsgefährdeten Atmosphären eingesetzt werden.
