Chicago Pneumatic Bohrmaschinen Serie CP1014

Die Bohrmaschinen Serie CP1014 von Chicago Pneumatic sind kompakte, präzise Druckluftbohrmaschinen für industrielle Anwendungen, ausgestattet mit einem 0.5 PS (375 W) starken Motor und Drehzahlen von 500 1/min bis 4500 1/min bei einem Kippmoment von 3.2 Nm bis 24.5 Nm.

Das ergonomische CP Ergo Wings-Gehäuse, ein fein dosierbarer Betätigungshebel, der Pistolengriff sowie das Jacobs Industrie-Zahnkranzfutter sorgen für hohe Laufruhe, präzise Drehzahlkontrolle und lange Lebensdauer bei geringen Vibrationswerten und einem Geräuschpegel von nur etwa 89 dB(A).

Die Serie umfasst vier Modelle – CP1014P24, CP1014P33, CP1014P45 und CP1014P05 – mit Bohrkapazitäten von 6 mm bzw. 10 mm in Stahl und ist ideal für feine bis mittlere Bohrarbeiten in Metallbau, Fahrzeugtechnik und Wartung.

Einsatzbereiche der Bohrmaschinen Serie CP1014

Die CP1014-Bohrmaschinen sind auf präzise Bohrarbeiten mit hohen Schnittgeschwindigkeiten ausgelegt und werden vor allem in Werkstatt und Industrie eingesetzt.

• Karosserie- und Fahrzeugbau: Bohren von Blechen, Profilen und Verstärkungen, Aufbohren von Punktschweißungen sowie Herstellen von Löchern für Nieten, Blechschrauben und Clips.
• Metall- und Anlagenbau: Bohrungen in Stahlprofilen, Winkeln und Platten bis zur angegebenen Kapazität Stahl, Vorbereitung von Lochbildern für Schraubverbindungen.
• Wartung & Instandhaltung: Reparaturen an Maschinenverkleidungen, Gestellen, Kompressoren, Pumpen und Aggregaten, bei denen eine handliche Druckluft-Pistolenbohrmaschine benötigt wird.
• Feinmechanische Bohrungen: Einsatz mit kleinen Spiralbohrern oder Reibahlen in dünnwandigen Bauteilen, Aluminium und NE-Metallen, insbesondere mit den Hochdrehzahlmodellen P33 und P45.
• Serviceeinsätze vor Ort: In Kombination mit einem mobilen Druckluftkompressor ideal für Montage- und Wartungsarbeiten auf Baustellen oder in Außenanlagen.

Dank des geringen Gewichts, der kompakten Bauform und der vibrationsarmen Auslegung eignen sich die CP1014-Bohrmaschinen besonders für längere Einsätze und serienmäßige Bohrarbeiten.

Unterschiede der Varianten CP1014P24, CP1014P33, CP1014P45 und CP1014P05

Die CP1014-Produktserie umfasst vier Modelle mit identischer Motorleistung von 0.37 kW und einem Betriebsdruck von 6.3 bar, die sich vor allem durch Bohrkapazität, Drehzahl und Bohrfuttergröße unterscheiden.

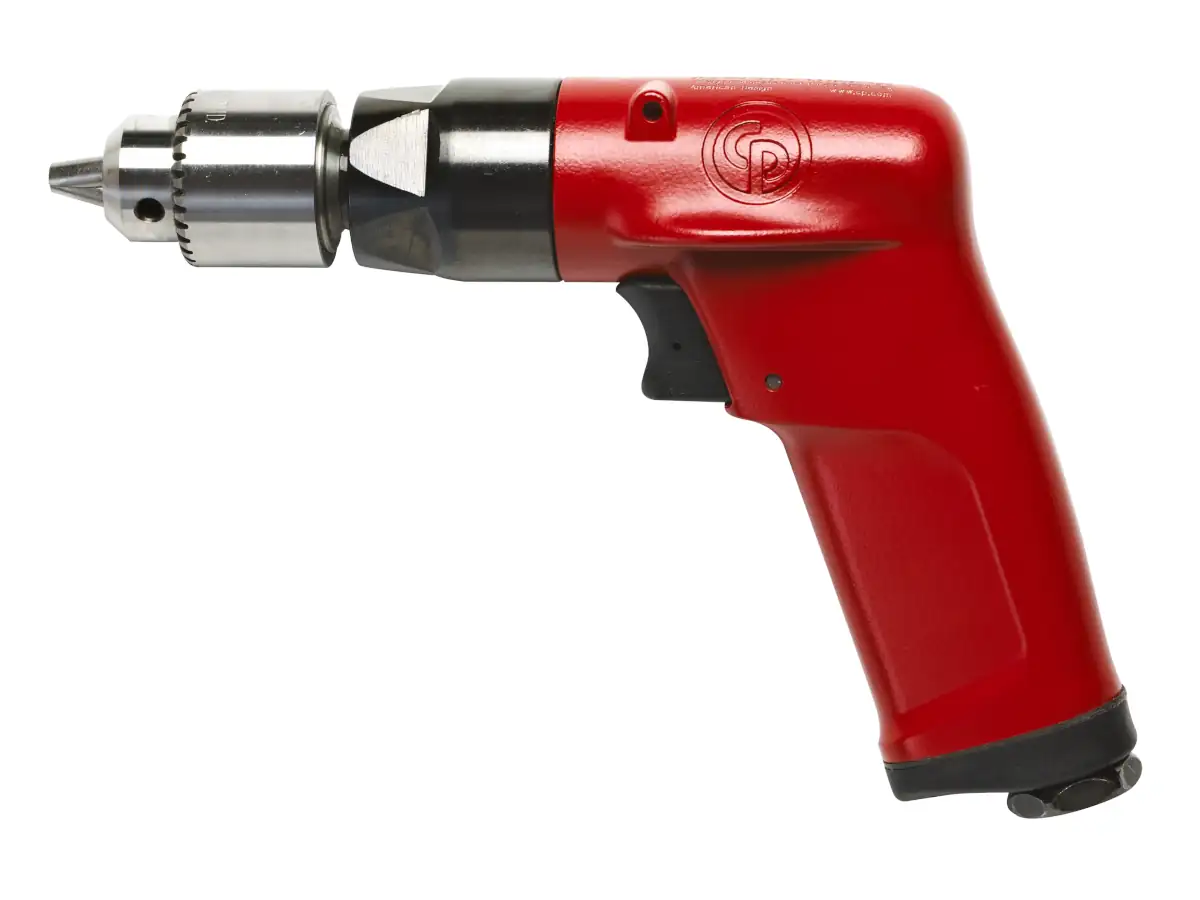

• CP1014P24 – 6 mm, 2400 1/min: Universelle 1/4 Zoll Industriebohrmaschine mit 6 mm Kapazität in Stahl und 2400 1/min Leerlaufdrehzahl. Ideal für Standardbohrungen in Blech und Profilstahl mit gutem Kompromiss zwischen Drehmoment und Schnittgeschwindigkeit; Luftverbrauch ca. 600 l/min, Vibration etwa 3.1 m/s², Geräuschpegel ca. 89 dB(A).
• CP1014P33 – 6 mm, 3300 1/min: Ebenfalls 6 mm Kapazität und 1/4 Zoll Bohrfutter, jedoch mit höherer Drehzahl von 3300 1/min für kleinere Bohrdurchmesser und feinere Arbeiten; Luftverbrauch ca. 600 l/min, Vibration etwa 2.5 m/s², Geräuschpegel ca. 89 dB(A).
• CP1014P45 – 6 mm, 4500 1/min: Hochdrehzahl-Variante mit 4500 1/min und 1/4 Zoll Bohrfutter, optimiert für sehr kleine Bohrer und dünne Bleche. Leistung 0.375 kW, Luftverbrauch rund 720 l/min, Vibration ca. 3.0 m/s², Geräuschpegel ca. 89 dB(A).
• CP1014P05 – 10 mm, 500 1/min: Drehmomentstärkere Ausführung mit 10 mm Bohrkapazität in Stahl, 3/8 Zoll Bohrfutter und niedrigerer Drehzahl von 500 1/min für größere Bohrdurchmesser (z. B. M10-Bereiche); Luftverbrauch ca. 600 l/min, Vibration etwa 2.5 m/s², Geräuschpegel ca. 89 dB(A).

Technische Daten gemäß TOMANRO Typenseite Chicago Pneumatic Bohrmaschinen Serie CP1014 und Herstellerangaben.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Auslegung der CP1014-Bohrmaschinen können typische Anwendungsfehler zu Leistungsverlust, erhöhtem Verschleiß oder Sicherheitsrisiken führen.

• Falscher Luftdruck: Arbeitsdrücke deutlich über den empfohlenen 6.2–6.3 bar erhöhen Verschleiß, Erwärmung und Rückdrehmomente; zu niedriger Druck führt zu Drehmoment- und Drehzahlverlust.
• Zu kleiner Schlauchquerschnitt: Wird der erforderliche Schlauchinnendurchmesser von ca. 10 mm unterschritten oder werden enge Schnellkupplungen verwendet, entstehen starke Druckabfälle, die insbesondere die Hochdrehzahlmodelle P33 und P45 deutlich ausbremsen.
• Fehlende Schmierung: Ohne geeignetes Druckluftwerkzeugöl im Nebelöler oder ohne regelmäßige manuelle Ölung trocknen Lamellenmotor und Getriebe aus, was zu frühem Verschleiß und Leistungsverlust führt.
• Überlastung durch zu große oder stumpfe Bohrer: Bohrdurchmesser über der angegebenen Kapazität Stahl oder stumpfe Werkzeuge überlasten den Motor, verursachen Überhitzung und können zum Stillstand der Maschine führen.
• Unzureichend gespannte Werkstücke: Locker fixierte Bauteile können sich beim Bohren verdrehen oder weggeschleudert werden; Werkstücke sind stets sicher zu spannen oder abzustützen.
• Falsche Werkzeugverwendung: Die CP1014 ist als Druckluftbohrer ausgelegt und nicht als Schleifer, Rührer oder für andere rotierende Werkzeuge vorgesehen; Missbrauch kann zu Beschädigungen oder Unfällen führen.

Sicherheitsaspekte und Normen

Die CP1014-Serie ist ein professionelles Druckluftwerkzeug und erfüllt laut Hersteller die Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG sowie einschlägiger Normen zur Lärm- und Vibrationsmessung.

• Bestimmungsgemäße Verwendung: Die Bohrmaschinen sind ausschließlich zum Bohren und ggf. zum Reiben von Löchern vorgesehen; jede darüber hinausgehende Anwendung widerspricht der Betriebsanleitung.
• Luftqualität und -versorgung: Es ist saubere, trockene und geölte Druckluft bei ca. 90 psi (6.3 bar) zu verwenden. Der Einsatz eines Wartungsaggregats mit Filter, Regler und Öler in der Zuleitung wird ausdrücklich empfohlen.
• Lärm- und Vibrationsschutz: Bei Schalldruckpegeln um 89 dB(A) ist das Tragen von Gehörschutz notwendig; die geringen Vibrationswerte um 2.5–3.1 m/s² müssen dennoch in der Gefährdungsbeurteilung berücksichtigt werden.
• Persönliche Schutzausrüstung: Es sind Schutzbrille oder Gesichtsschutz, Schutzhandschuhe und Sicherheitsschuhe zu tragen; bei Staubentwicklung ist zusätzlicher Atemschutz zu empfehlen.
• Vermeidung unbeabsichtigten Anlaufens: Vor Wartung, Bohrerwechsel oder Reparatur ist die Luftzufuhr zu trennen und die Leitung zu entlüften; der Betätigungshebel darf niemals blockiert oder arretiert werden.
• Kein Einsatz in Ex-Bereichen: Die CP1014-Bohrmaschinen sind nicht explosionsgeschützt und dürfen nicht in explosionsgefährdeten Atmosphären verwendet werden.
