Chicago Pneumatic Bohrmaschinen (Serie CP789)

Die Chicago Pneumatic Bohrmaschinen der Serie CP789 sind für Karosseriewerkstätten und allgemeine Wartungsarbeiten wie Bohren, Honen, Reiben und Lochsägen konzipiert. Mit einem Leistungsvermögen von 0.32 kW (ca. 0.4 PS) und bis zu 4200 1/min Leerlaufdrehzahl bieten sie hohe Produktivität und ein fein dosierbares Anlaufverhalten.

Ein Aluminiumgehäuse, ein Jacobs-Zahnkranzfutter in Industriequalität und ein nadellagergestütztes Getriebe sorgen für Langlebigkeit und ruhigen Lauf, während der thermoplastische Gummigriff und der druckempfindliche Auslöser den Anwenderkomfort erhöhen. Die Serie umfasst die Modelle CP789R-26, CP789R-42 (jeweils 10 mm, 3/8 Zoll) sowie CP789HR (13 mm, 1/2 Zoll mit Seitengriff).

Alle Varianten arbeiten mit einem Betriebsdruck von 6.3 bar und einem Luftverbrauch zwischen 600 und 900 l/min und eignen sich damit ideal für den professionellen Dauereinsatz in Werkstatt und Industrie.

Einsatzbereiche der Bohrmaschinen-Serie CP789

Die CP789-Serie ist als vielseitige Druckluft-Pistolenbohrmaschine für leichte bis mittlere Bohrarbeiten im Metallbau, in der Fahrzeugtechnik und in der allgemeinen Wartung ausgelegt.

• Karosseriewerkstätten: Bohren von Blechen, Rahmenprofilen und Verstärkungen, Aufbohren von Punktschweißungen, Setzen von Löchern für Nieten, Kabeldurchführungen und Befestigungselemente.
• Allgemeine Wartungsarbeiten: Reparaturen an Maschinenverkleidungen, Regalen, Stahlgestellen, Kompressoren und Aggregaten in Werkstatt und Industrie.
• Maschinen- und Anlagenbau: Bohren von Montagebohrungen in Profilstahl, Winkeln und Platten bis zur jeweiligen Kapazität Stahl, Vorbereitung von Lochbildern für Schraubverbindungen.
• Service und Montage vor Ort: Zusammen mit mobilen Druckluftkompressoren ein handliches Werkzeug für Außeneinsätze im Anlagen- und Stahlbau.
• Kombination mit Lochsägen und Reibahlen: Nutzung mit Lochsägen für großformatige Durchführungen oder mit Reibahlen und Honen für präzise Passungen.

Die Ausführung mit Seitengriff (CP789HR) ist speziell für Bohrungen mit höherem Drehmoment in massiveren Werkstücken ausgelegt und erhöht die Kontrolle bei größeren Durchmessern.

Unterschiede der Varianten CP789R-26, CP789R-42 und CP789HR

Die CP789-Produktserie umfasst drei Modelle mit identischer Motorleistung von 0.32 kW, die sich vor allem in Bohrkapazität, Drehzahl, Bohrfuttergröße und Luftverbrauch unterscheiden.

• CP789R-26 – 10 mm Bohrmaschine, 2600 1/min:
  3/8 Zoll Pistolengriff-Bohrmaschine mit 10 mm Kapazität in Stahl und 2600 1/min Leerlaufdrehzahl. Ideal für universelle Bohrarbeiten, bei denen ein guter Kompromiss zwischen Drehmoment und Schnittgeschwindigkeit gefragt ist. Luftverbrauch ca. 600 l/min, Geräuschpegel etwa 95 dB(A).

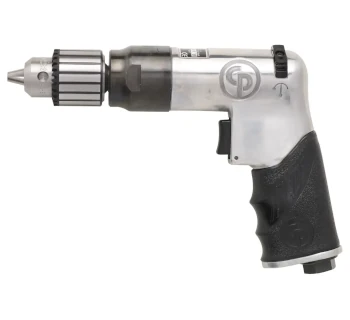

• CP789R-42 – 10 mm Bohrmaschine, 4200 1/min:
  Ebenfalls mit 3/8 Zoll Jacobs-Zahnkranzfutter und 10 mm Kapazität, jedoch mit hoher Drehzahl von 4200 1/min für kleinere Bohrdurchmesser, dünne Bleche oder Aluminium. Luftverbrauch ca. 840 l/min, Geräuschpegel etwa 96 dB(A).
• CP789HR – 13 mm Bohrmaschine mit Seitengriff:
  1/2 Zoll Pistolengriff-Bohrmaschine mit 13 mm Kapazität in Stahl und 500 1/min Leerlaufdrehzahl für bohrmomentstarke Anwendungen (z. B. M10–M12). Ausgestattet mit Seitengriff zur sicheren Drehmomentabstützung, Luftverbrauch ca. 900 l/min, Geräuschpegel etwa 99 dB(A).

Technische Daten gemäß TOMANRO Typenseite Bohrmaschinen (Serie CP789) und Chicago-Pneumatic-Herstellerangaben.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Konstruktion der CP789-Bohrmaschinen können typische Fehler in Auswahl und Anwendung zu Leistungsverlust, frühem Verschleiß oder Sicherheitsrisiken führen.

• Ungeeigneter Luftdruck: Ein deutlich über 6.2–6.3 bar liegender Arbeitsdruck erhöht Verschleiß und Rückdrehmomente, zu niedriger Druck führt zu Drehmomentverlust und unterdimensionierter Schnittgeschwindigkeit.
• Zu kleiner Schlauchquerschnitt: Wird der empfohlene Schlauchinnendurchmesser von 10 mm unterschritten oder werden enge Kupplungen verwendet, kommt es zu erheblichem Druckabfall und verminderter Leistung – insbesondere bei hohen Drehzahlen der CP789R-42.
• Fehlende Schmierung: Ohne Druckluftwerkzeugöl (über Nebelöler oder regelmäßige manuelle Ölung) verschleißen Lamellenmotor und Getriebe deutlich schneller; das kann zu Leistungsverlust und Ausfällen führen.
• Überdimensionierte Bohrer: Bohrdurchmesser über der angegebenen Kapazität Stahl oder stumpfe Bohrer führen zu Überlastung, erhöhter Hitzeentwicklung und schnellerem Werkzeugverschleiß – vor allem bei der CP789HR mit hohem Drehmoment.
• Seitengriff nicht verwendet (CP789HR): Wird der Seitengriff nicht montiert, kann sich das Werkzeug beim Verklemmen des Bohrers ruckartig verdrehen und das Handgelenk verletzen.
• Schlechte Werkstückspannung: Ungenügend fixierte Bauteile können sich beim Bohren drehen oder weggeschleudert werden; Werkstücke müssen stets sicher gespannt oder abgestützt sein.
• Dauerbetrieb ohne Pausen: Langer Vollastbetrieb ohne Abkühlphasen begünstigt Überhitzung und erhöhten Verschleiß des Getriebes; kurze Pausen verlängern die Lebensdauer der Bohrmaschine.

Sicherheitsaspekte und Normen

Die CP789R-Serie ist als professionelles Druckluftwerkzeug ausgelegt und erfüllt die Anforderungen der europäischen Maschinenrichtlinie sowie einschlägiger Normen für Lärm- und Vibrationsmessung.

• Bestimmungsgemäße Verwendung: Laut Bedienungsanleitung ist das Werkzeug ausschließlich zum Bohren und Reiben von Löchern vorgesehen; andere Anwendungen (Schleifen, Rühren etc.) sind nicht zulässig.
• Luftversorgung: Chicago Pneumatic schreibt 90 psi (ca. 6.2 bar) mit sauberer, trockener und geölter Luft vor. Eine Wartungseinheit mit Filter, Regler und Nebelöler in der Zuleitung wird ausdrücklich empfohlen.
• Lärm- und Vibrationsschutz: Mit Schalldruckpegeln von etwa 95–99 dB(A) ist das Tragen von Gehörschutz obligatorisch. Die Vibrationswerte sind in der Gefährdungsbeurteilung zu berücksichtigen; bei hohen Expositionszeiten kann eine Gesundheitsüberwachung erforderlich sein.
• Persönliche Schutzausrüstung: Es sind Schutzbrille bzw. Gesichtsschutz, Schutzhandschuhe und Sicherheitsschuhe zu tragen; bei Staubentwicklung ist zusätzlicher Atemschutz empfehlenswert.
• Vermeidung unbeabsichtigten Anlaufens: Vor Wartung, Reparatur oder Bohrerwechsel ist das Werkzeug vom Luftnetz zu trennen und die Leitung zu entlüften; der Auslöser darf nicht blockiert werden.
• Ex-Schutz: Die CP789-Bohrmaschinen sind nicht explosionsgeschützt und dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.
