Chicago Pneumatic Bohrmaschine Serie-CP785

Die Bohrmaschine Serie-CP785 von Chicago Pneumatic ist eine klassische Pistolen-Druckluftbohrmaschine für Karosseriewerkstätten und allgemeine Wartungsarbeiten wie Bohren, Honen, Reiben und Lochsägen in Stahl bis 10 mm bzw. 13 mm (M6–M12).

Ein kraftvoller, energieeffizienter Motor mit 0.37 kW Leistung verhindert Stillstand, das Aluminiumgehäuse sorgt für hohe Langlebigkeit und die Abluftführung durch den Griff leitet die Luft vom Anwender weg. Je nach Modell stehen ein 3/8 Zoll Bohrfutter mit Zahnkranz oder Schnellspannfunktion sowie ein 1/2 Zoll Bohrfutter mit Seitengriff für kräftigere Bohrungen zur Verfügung.

Mit Drehzahlen bis 2400 1/min (CP785 / CP785QC) beziehungsweise 500 1/min (CP785H) und Luftverbrauch von 564 bis 900 l/min deckt die Serie ein breites Spektrum von Feinbohrungen bis hin zu Bohrungen in gröberen Querschnitten ab.

Einsatzbereiche der Bohrmaschine Serie-CP785

Die CP785-Serie ist für Wartung, Reparatur und leichte bis mittlere Metallbearbeitung ausgelegt und wird bevorzugt in Werkstatt und Industrie eingesetzt.

• Karosseriewerkstätten: Bohren von Blech, Trägern, Verstärkungen und Haltern an Pkw, Transportern und leichten Nutzfahrzeugen, z. B. für Nieten, Clips und Schraubverbindungen.
• Allgemeine Wartungsarbeiten: Reparaturen und Umbauten an Maschinenverkleidungen, Gestellen, Regalen und Aggregaten, bei denen ein handlicher Druckluftbohrer benötigt wird.
• Metall- und Anlagenbau: Bohren von Montagebohrungen in Profilstahl, Winkeln und Platten bis zur angegebenen Kapazität sowie Nacharbeiten bei Montage und Inbetriebnahme.
• Karosserie- und Instandsetzungsbetriebe: Typische Arbeiten wie Punktschweißpunkt-Aufbohren, Honen und Lochsägen für Kabeldurchführungen oder zusätzliche Befestigungen.
• Serviceeinsätze vor Ort: In Kombination mit einem mobilen Druckluftkompressor ist die CP785 eine robuste Lösung für Montage- und Wartungsarbeiten auf Baustellen oder in Außenanlagen.

Durch die kompakte Bauform und den ergonomischen Pistolengriff ist die CP785-Serie auch bei längeren Einsätzen gut beherrschbar und bietet ein angenehmes Handling.

Unterschiede der Varianten CP785, CP785QC und CP785H

Die CP785-Produktserie umfasst drei Modelle, die sich vor allem in Bohrfutter-Ausführung, Bohrkapazität und Drehzahl unterscheiden. Alle Varianten arbeiten bei einem Betriebsdruck von 6.3 bar mit einer Leistung von 0.37 kW.

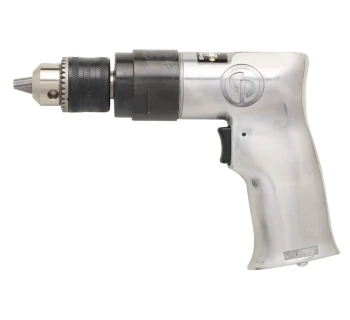

• CP785 – 10 mm Standard-Pistolenbohrmaschine:
  Ausgerüstet mit einem 3/8 Zoll Zahnkranz-Bohrfutter für präzisen Spannkraftaufbau. Ideal für Bohrungen in Stahl bis 10 mm (M6–M8) mit hoher Drehzahl von 2400 1/min. Luftverbrauch ca. 564 l/min, Geräuschpegel ca. 90 dB(A).
• CP785QC – 10 mm Bohrmaschine mit Schnellspannfutter:
  Technisch weitgehend identisch zur CP785, jedoch mit 3/8 Zoll Schnellspann-Bohrfutter für schnellen Werkzeugwechsel ohne Bohrfutterschlüssel. Ebenfalls 2400 1/min, 0.37 kW und ca. 564 l/min Luftverbrauch bei einem Geräuschpegel von etwa 90 dB(A).
• CP785H – 13 mm Bohrmaschine mit Seitengriff:
  Ausgelegt für Bohrungen in Stahl bis 13 mm (M10–M12) mit 1/2 Zoll Zahnkranz-Bohrfutter und zusätzlichem Seitengriff für sicheres Führen bei höheren Drehmomenten. Drehzahl ca. 500 1/min, ebenfalls 0.37 kW Leistung, dafür deutlich höherer Luftverbrauch von rund 900 l/min und ein Geräuschpegel von ca. 96 dB(A).

Technische Daten gemäß Chicago Pneumatic und TOMANRO Typenseite Bohrmaschine Serie-CP785.

Häufige Fehler bei Auswahl und Betrieb

Bei der Anwendung der Bohrmaschine Serie-CP785 treten häufig Fehler auf, die Leistung, Standzeit und Sicherheit beeinträchtigen können.

• Falscher Luftdruck: Ein Arbeitsdruck deutlich über den empfohlenen 6.2–6.3 bar erhöht den Verschleiß und kann Bauteile überlasten; zu niedriger Druck führt zu Drehmoment- und Drehzahlverlust.
• Zu kleiner Schlauchquerschnitt: Wird der empfohlene Schlauchinnendurchmesser von ca. 10 mm unterschritten, entsteht ein erheblicher Druckabfall, der die Leistung reduziert und die Maschine „träge“ erscheinen lässt.
• Fehlende Schmierung: Ohne Druckluftwerkzeugöl im Nebelöler oder ohne regelmäßige manuelle Ölung des Lufteinlasses verschleißen Lamellenmotor und Getriebe wesentlich schneller.
• Überlastung durch zu große Bohrer: Bohrdurchmesser größer als die angegebene Kapazität Stahl oder stark verschlissene Bohrer erhöhen die Belastung des Motors und können zum Stillstand führen – besonders bei der CP785H sind scharfe Bohrer und stufenweise Bohrung wichtig.
• Seitengriff nicht verwendet: Bei der CP785H wird der Seitengriff zur sicheren Drehmomentabstützung benötigt. Ohne Seitengriff steigt das Risiko, dass sich das Werkzeug beim Verklemmen ruckartig verdreht.
• Ungeeignete Werkstückspannung: Locker oder unzureichend gespannte Bauteile können sich beim Bohren drehen oder weggeschleudert werden; Werkstücke sind immer sicher zu spannen oder abzustützen.
• Dauerbetrieb ohne Pausen: Langanhaltender Vollastbetrieb ohne kurze Abkühlphasen kann zu Überhitzung und erhöhter Abnutzung des Getriebes führen.

Sicherheitsaspekte und Normen

Die CP785-Serie ist als professionelles Druckluftwerkzeug ausgelegt und erfüllt die Anforderungen der europäischen Maschinenrichtlinie und relevanter Sicherheitsnormen für handgehaltene Druckluftwerkzeuge.

• Bestimmungsgemäße Verwendung: Die Maschine ist ein Druckluftbohrer mit 3/8 Zoll bzw. 1/2 Zoll Bohrfutter ausschließlich zum Bohren von Löchern. Andere Anwendungen (z. B. als Schleifer oder Rührer) sind nicht zulässig.
• Luftversorgung: Der Hersteller fordert 90 psi (6.2 bar) saubere, trockene und geölte Luft. Ein Wartungsaggregat mit Filter, Regler und Nebelöler in der Zuleitung wird ausdrücklich empfohlen.
• Lärm- und Vibrationsschutz: Mit Geräuschpegeln von ca. 90–96 dB(A) ist ein geeigneter Gehörschutz erforderlich. Vibrationen liegen (CP785) unter 2.5 m/s² und sind bei der betrieblichen Gefährdungsbeurteilung zu berücksichtigen.
• Persönliche Schutzausrüstung: Es sind Schutzbrille, Handschuhe, Sicherheitsschuhe und bei Staubentwicklung ggf. Atemschutz zu verwenden – insbesondere bei Überkopf-Arbeiten oder in beengten Bereichen.
• Normen und Richtlinien: In der Konformitätserklärung werden u. a. EN 292, ISO 8662-1 und entsprechende Richtlinien zur Lärm- und Vibrationsmessung genannt; die Werkzeuge tragen das CE-Kennzeichen.
• Keine Nutzung in Ex-Bereichen: Die CP785-Bohrmaschinen sind nicht explosionsgeschützt und dürfen nicht in explosionsgefährdeten Atmosphären eingesetzt werden.
