Chicago Pneumatic Druckluft-Ratsche (Serie CP7830)

Die Chicago Pneumatic Druckluft-Ratsche CP7830 ist für allgemeine Wartungsarbeiten entwickelt und bietet mit einem maximalen Lösemoment von 122 Nm und einer Leerlaufdrehzahl von 190 1/min hohe Produktivität bei gleichzeitig kompakter Bauform. Die Serie umfasst zwei Modelle, die sich durch ihren Vierkantantrieb unterscheiden: CP7830Q mit 3/8 Zoll und CP7830HQ mit 1/2 Zoll Antrieb.

Ein robuster Kopf aus Aluminiumlegierung, der patentierte CP TriSpring Anti-Slip Werkzeugkopf mit Kopfschutzabdeckung sowie ein integrierter Schmiernippel an der Umsteuerung sorgen für hohe Langlebigkeit und erleichtern die Wartung im täglichen Werkstatteinsatz.

Dank einstellbarem seitlichen Luftauslass, niedrigem Geräuschpegel und einem Gewicht von nur etwa 1.2 kg ist die CP7830-Serie auf ergonomischen, geräuscharmen Dauereinsatz in Werkstatt und Industrie ausgelegt.

Einsatzbereiche der Druckluft-Ratsche CP7830

Die CP7830-Produktserie deckt ein breites Spektrum an Wartungs- und Montageaufgaben ab, bei denen mittlere Drehmomente mit guter Zugänglichkeit und hoher Drehzahl kombiniert werden müssen.

• Kfz- und Nutzfahrzeugwerkstätten: Lösen und Anziehen von Abdeckungen, Auspuffhalterungen, Aggregateträgern, Klemmverbindungen und Innenraumkomponenten an Pkw, Transportern und leichten Nutzfahrzeugen.
• Maschinen- und Anlagenbau: Verschraubungen an Gehäusen, Maschinenverkleidungen, Gestellen, Fördertechnik und Aggregaten, bei denen ein Schnelllaufwerkzeug mit bis zu 122 Nm das manuelle Ratschen ersetzt.
• Industriewartung & Service: Demontage und Montage von Ventilen, Pumpen, Kompressoren, Hydraulikaggregaten und Gestellverbindungen in Instandhaltungsabteilungen.
• Allgemeine Werkstattanwendungen: Überall dort, wo die klassische Handratsche zu langsam ist, aber ein Schlagschrauber zu stark oder zu groß wäre.
• Kombination mit Drehmomentschlüsseln: Schnelles Vorspannen mit der CP7830 und anschließendes drehmomentgenaues Endanziehen mit einem Drehmomentschlüssel bei sicherheitsrelevanten Schraubstellen.

Besonders in engen Bauräumen, beispielsweise im Motorraum oder an Fahrwerken, spielt die kompakte Länge von rund 305 mm und der schlanke Kopf der CP7830 ihre Vorteile aus.

Unterschiede der Varianten CP7830Q und CP7830HQ

Die CP7830-Produktserie besteht aus zwei Modellvarianten mit identischen Leistungsdaten (Drehmoment, Drehzahl, Luftverbrauch), die sich primär durch die Antriebsgröße und damit den vorgesehenen unterscheiden.

• CP7830Q – 3/8 Zoll Druckluft-Ratsche:
  Kompakte 3/8 Zoll Ausführung für leichte bis mittlere Verschraubungen, ideal in Kfz-Werkstätten und der . Arbeitsdrehmomentbereich ca. 13 – 122 Nm, 190 1/min, Länge etwa 305 mm, Gewicht ca. 1.2 kg. Der 3/8 Zoll Vierkant ist besonders für gängige Steckschlüsseleinsätze im Pkw-Bereich geeignet.

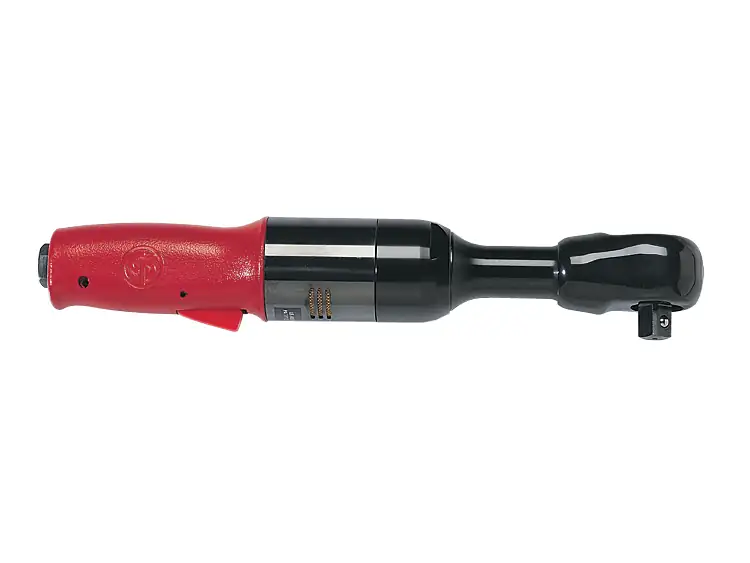

• CP7830HQ – 1/2 Zoll Hochleistungs-Ratsche:
  Ausführung mit 1/2 Zoll Vierkantantrieb für größere Stecknüsse und höhere Schraubendurchmesser. Ebenfalls mit bis zu 122 Nm Lösemoment und 190 1/min Leerlaufdrehzahl. Länge ca. 300 mm, Gewicht rund 1.2 kg. Der besonders geringe Geräuschpegel von etwa 79 – 85 dB(A) (je nach Messmethode) macht die HQ-Variante für den Dauereinsatz attraktiv.

Die Daten kombinieren Herstellerangaben von Chicago Pneumatic mit der TOMANRO Typenseite und sind für die Auslegung der Druckluftversorgung und die Gefährdungsbeurteilung ausreichend genau.

Häufige Fehler bei Auswahl und Anwendung

Beim Einsatz der Druckluft-Ratschen CP7830Q / CP7830HQ treten in der Praxis häufig Anwendungsfehler auf, die Leistung, Lebensdauer und Sicherheit negativ beeinflussen.

• Zu hoher Luftdruck: Ein Arbeitsdruck deutlich über 6.2 – 6.3 bar erhöht Verschleiß und Rückdrehmomente und kann Bauteile überlasten. Chicago Pneumatic fordert in der Bedienungsanleitung einen Versorgungsdruck von 90 psi (6.2 bar) mit sauberer, trockener Luft.
• Zu kleiner Schlauchquerschnitt: Wird der geforderte Schlauchinnendurchmesser von mindestens 10 mm unterschritten oder werden enge Kupplungen verwendet, bricht der Druck ein, was zu Drehmomentverlust und langsamerem Lauf führt.
• Keine oder unzureichende Schmierung: Ohne Druckluftwerkzeugöl im Nebelöler oder ohne regelmäßige manuelle Ölung verschleißen Lamellenmotor und Ratschenmechanik deutlich schneller. Der eingebaute Schmiernippel an der Umsteuerung sollte regelmäßig genutzt werden.
• Falsche Werkzeugwahl: Die CP7830 ist ein Ratschenschrauber, kein Schlagschrauber. Stark korrodierte, hochfeste oder überlastete Schrauben sollten mit einem geeigneten Schlagschrauber gelöst werden.
• Ungeeignete Stecknüsse: Dünnwandige Handstecknüsse können bei der dynamischen Belastung von Druckluftwerkzeugen reißen. Es sind Kraftstecknüsse mit ausreichender Festigkeit zu verwenden.
• Dauerlauf gegen Anschlag: Langes „Vollgas“ bei bereits angezogener Schraube führt zu übermäßiger Erwärmung und höherem Verschleiß. Endmomente sollten, wenn sicherheitsrelevant, mit einem Drehmomentschlüssel kontrolliert werden.
• Unzureichend fixierte Bauteile: Werkstücke müssen sicher gespannt oder abgestützt sein, da bei Drehmomenten bis 122 Nm Bauteile verdrehen oder weggeschleudert werden können.

Sicherheitsaspekte und Normen

Die Chicago Pneumatic CP7830-Serie wird als professionelles Druckluftwerkzeug geliefert und erfüllt die einschlägigen Anforderungen der europäischen Maschinenrichtlinie und der zugehörigen Sicherheitsnormen für handgehaltene Druckluftwerkzeuge.

• Konformität und Normen: In den EC/CE-Konformitätserklärungen und Bedienungsanleitungen werden u. a. die Maschinenrichtlinie 2006/42/EG und Normen zur Vibrations-Lärmmessung (z. B. ISO 15744, EN ISO 28927) herangezogen.
• Lärm- und Vibrationsschutz: Mit Schalldruckpegeln ab etwa 79 dB(A) ist das Tragen von Gehörschutz verpflichtend. Die angegebenen Vibrationswerte im Bereich von ca. 4 – 9 m/s² sind in der betrieblichen Gefährdungsbeurteilung zu berücksichtigen.
• Persönliche Schutzausrüstung: Neben Gehörschutz sind Schutzbrille oder Gesichtsschutz, geeignete Schutzhandschuhe sowie Sicherheitsschuhe zu tragen, insbesondere bei Arbeiten über Kopf oder in der Nähe von Splitter- und Spanflug.
• Sichere Druckluftversorgung: Es darf nur saubere, trockene und geölte Luft verwendet werden. Die Anleitung fordert ausdrücklich die Nutzung eines Wartungsaggregats mit Filter, Regler und Öler sowie das Entlüften der Leitung vor Wartung oder Zubehörwechsel.
• Vermeidung unbeabsichtigten Anlaufens: Vor Wartung, Reparatur oder Werkzeugwechsel ist die Luftzufuhr zu trennen und der Restdruck abzulassen; der Auslösehebel darf nicht blockiert werden.
• Kein Einsatz in Ex-Bereichen: Die CP7830-Serie ist nicht als Ex-Werkzeug zertifiziert und darf daher nicht in explosionsgefährdeten Atmosphären verwendet werden.
