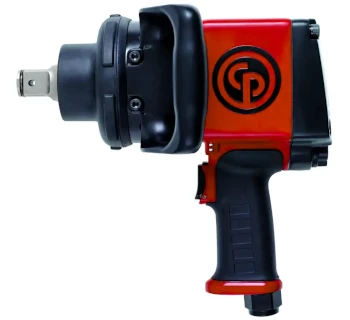

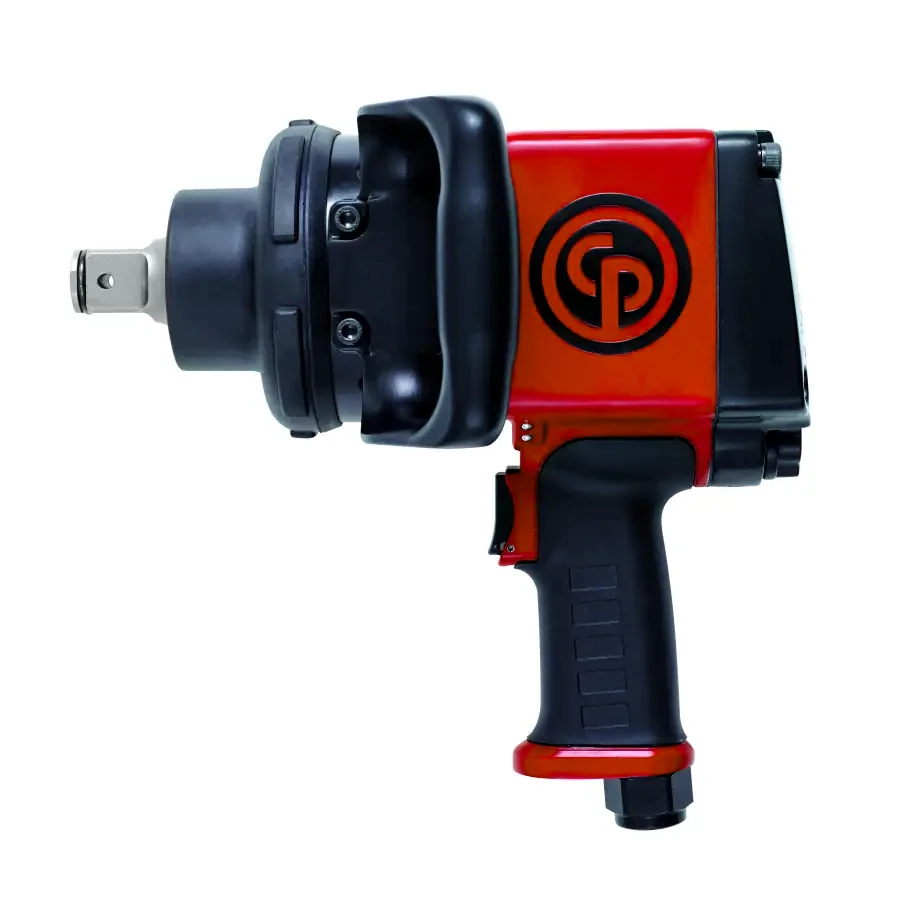

Chicago Pneumatic Druckluft-Schlagschrauber CP7776

Der CP7776 von Chicago Pneumatic ist ein ergonomischer 1 Zoll Druckluft-Schlagschrauber in Pistolenbauform, ausgelegt für anspruchsvolle Wartungs- und Instandhaltungsanwendungen mit hohem Drehmomentbedarf. Das Werkzeug liefert ein maximales Lösemoment von bis zu 2400 N·m im Rücklauf und deckt im Vorlauf einen Arbeitsdrehmomentbereich von etwa 955 bis 2070 N·m ab, womit auch stark festsitzende Schraubverbindungen sicher gelöst werden können.

Herzstück des Schlagschraubers ist ein pinloses, geschlossenes Rocking-Dog-Schlagwerk in einem robusten Aluminiumgehäuse. Ein TPR-Handgriff (Thermo-Plastic-Rubber) und ein in 4 Positionen drehbarer Seitengriff sorgen für hohe Bedienerfreundlichkeit, auch bei längerem Einsatz im Bereich Nutzfahrzeugwartung, Schwerfahrzeugservice und Industriewartung.

Einsatzbereich und Aufbau

Der CP7776 Schlagschrauber ist für den harten Einsatz in Wartungs- und Servicebetrieben vorgesehen, etwa zum Lösen und Anziehen von Radmuttern, Flanschverbindungen, Stahlbau- und Rahmenverschraubungen an LKW, Bussen, Baumaschinen und schweren Industrieanlagen. Die Pistolenausführung mit Seitengriff ermöglicht eine kontrollierte Kraftübertragung bei hohen Drehmomenten und reduziert die Belastung für den Bediener.

• 1 Zoll Vierkantantrieb mit Dual-Retainer (Ring + Loch) für sicheren Stecknuss-Sitz.
• Metallgehäuse mit Aluminium-Kupplungsgehäuse und verstärktem Schlagwerksbereich für hohe Standzeit.
• Pinloses, geschlossenes Rocking-Dog-Schlagwerk mit Fett-Schmierung für hohe Schlagenergie und geringen Wartungsaufwand.
• TPR-Handgriff in Pistolenform mit rutschhemmender Oberfläche und verbesserter Kälteisolation.
• Drehbarer Seitengriff, der in 4 Positionen fixiert werden kann – für optimale Hebelverhältnisse unabhängig von der Schraubposition.
• Nach unten abgewinkelte Abluft, die die Luft vom Arbeitsbereich wegführt und so den Bedienkomfort erhöht.
• Gummipuffer (Rubber Bumpers) zum Schutz von Werkzeug und Werkstück bei Kontakt mit Oberflächen.

Funktionen und Vorteile

• Sehr hohes Lösemoment von bis zu 2400 N·m im Rücklauf für schwere Verschraubungen.
• Großer Arbeitsdrehmomentbereich im Vorlauf von ca. 955 bis 2070 N·m für kontrolliertes Anziehen.
• Leistungs-/Gewichtsverhältnis von rund 210 N·m/kg bei einem Werkzeuggewicht von etwa 11.2 kg.
• 3-stufige Leistungsregelung im Rechts- und Linkslauf über den hinten angeordneten Regler – schnelle Anpassung an den Schraubfall.
• Pinloses Rocking-Dog-Schlagwerk und Aluminiumgehäuse für hohe Dauerhaltbarkeit im Dauereinsatz.
• Ergonomischer TPR-Griff und verstellbarer Seitengriff für sichere Führung und bessere Kontrolle bei hohen Reaktionskräften.
• Angewinkelter Luftauslass, der die Abluft vom Arbeitsbereich wegleitet und so Sichtfeld und Komfort verbessert.
• Solide Geräusch- und Vibrationswerte mit ca. 93 dB(A) Schalldruck und etwa 8.7 m/s² Vibration (K ≈ 2.8 m/s²).
• Effiziente Luftnutzung durch Luftverbrauch von ca. 15 l/s bei Nennlast und 6.3 bar Betriebsdruck.

Technische Daten – Chicago Pneumatic CP7776

Die folgende Tabelle fasst die wichtigsten technischen Kennwerte des CP7776 zusammen. Alle Werte beziehen sich auf einen Betriebsdruck von ca. 6.3 bar und können je nach Luftversorgung, Schlauchdimension und Schraubfall geringfügig variieren.

Hinweis: Das tatsächliche Anziehdrehmoment ist von Schraubfall, Luftversorgung, Schlauchlänge und eingesetztem Zubehör abhängig und sollte stets mit einem kalibrierten Drehmomentschlüssel überprüft und bei Bedarf nachgezogen werden.
