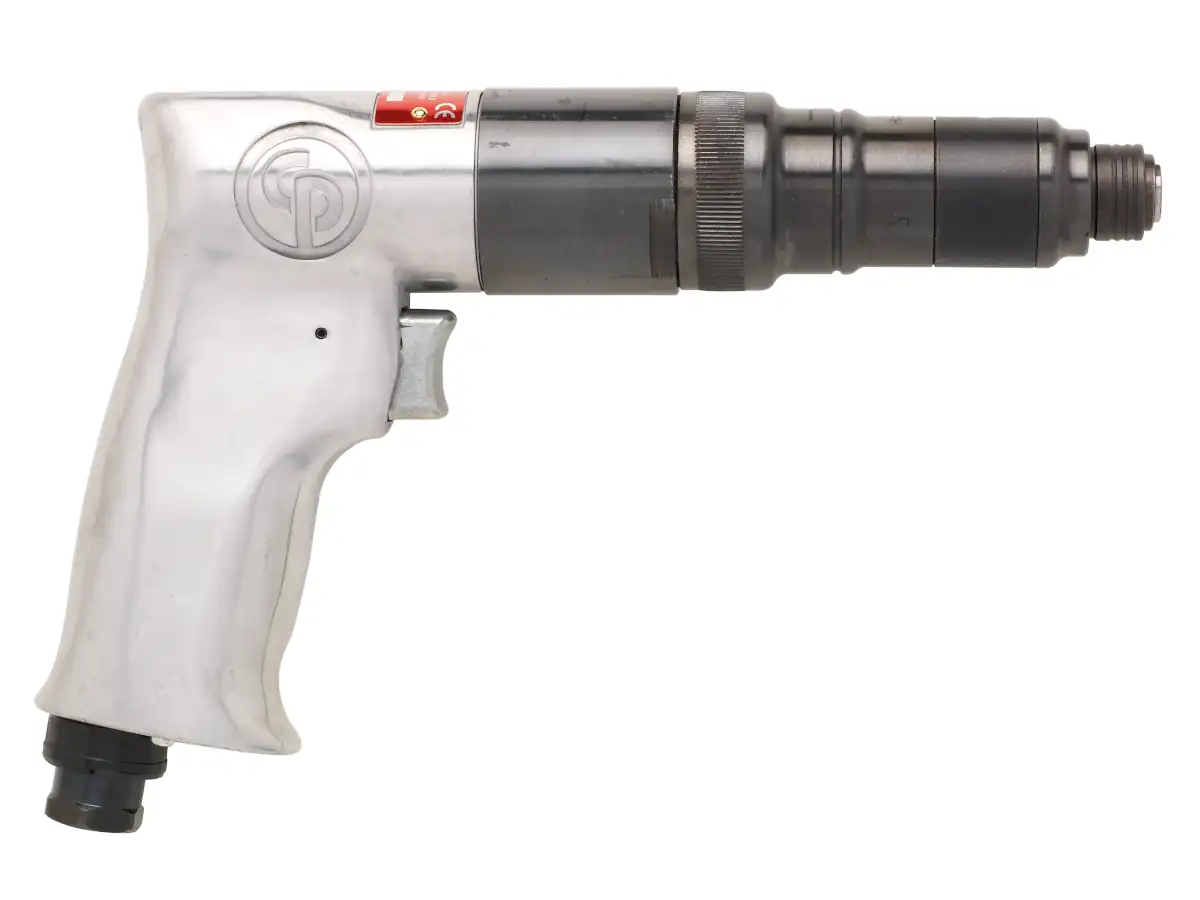

Chicago Pneumatic Drehschrauber CP781

Der Chicago Pneumatic Drehschrauber CP781 ist ein robuster 1/4" HEX-Druckluftschrauber der Classic Line mit Pistolengriff, extern einstellbarer Cushion-Kupplung und integriertem Schnellwechselfutter für schnelle Verschraubungen mit mittlerer Drehzahl 800 1/min und einem Arbeitsdrehmoment von etwa 6.2–11.3 Nm.

Das Werkzeug kombiniert ein Aluminiumgehäuse mit Stahl-Kupplungshülse für hohe Lebensdauer, einen komfortablen Einhand-Umsteuerschalter (Vorlauf/Rücklauf) und eine feinfühlige Abzugssteuerung zur Drehzahlregelung – ideal für produktive Montageaufgaben in Industrie und Werkstatt.

Einsatzbereiche des CP781

Die Kombination aus 800 1/min, Cushion-Kupplung und 1/4" HEX-Aufnahme macht den CP781 zu einem universellen Schraubwerkzeug für Schrauben bis etwa M6, bei denen ein kontrollierter Drehmomentaufbau wichtiger ist als maximale Drehzahl.

• Allgemeine Montage und Instandhaltung: Verschraubungen an Maschinen, Baugruppen, Vorrichtungen und Werkstatteinrichtungen, bei denen ein reproduzierbarer Anzug im Bereich bis ca. 11.3 Nm gefordert ist.
• Metallbau und Feinmechanik: Verschrauben in Stahl- und Aluminiumprofilen, Gehäusen und Blechkomponenten, z.B. Abdeckungen, Konsolen, Maschinengestelle.
• Holz-, Möbel- und Ladenbau: Korpus-, Beschlag- und Rahmenschrauben in Holz- und Verbundwerkstoffen, bei denen eine Rutschkupplung das Überdrehen reduziert.
• Fahrzeug- und Karosseriebau: Innenraumverschraubungen, Verkleidungsteile, kleinere Anbauteile sowie Reparaturarbeiten an Blech und Profilen.
• Montage von Kunststoff- und PVC-Elementen: Schraubarbeiten an Fensterprofilen, Abdeckungen oder Gehäuseteilen aus PVC und Kunststoff, bei denen eine harte Anschlagsituation über die Kupplung gedämpft wird.

Unterschiede innerhalb der Serie CP780 / CP781

Der CP781 gehört zur CP780/CP781-Serie von Chicago Pneumatic – einer Reihe von Pistolenschraubern mit Cushion-Kupplung und 1/4" HEX-Schnellwechselfutter, die speziell für Befestigungsaufgaben entwickelt wurden. Während der CP781 als mittelschnelle, drehmomentstarke Variante ausgelegt ist, adressiert der CP780 Anwendungen mit höherer Drehzahl und geringerer Last pro Schraube.

• CP781 – mittlere Drehzahl, hohes Drehmoment:
  Freilaufdrehzahl ca. 800 1/min, Arbeitsdrehmoment ca. 6.2–11.3 Nm. Geeignet für Verschraubungen mit höherem Drehmomentbedarf, z.B. in Metall- und Maschinenmontage oder bei selbstschneidenden Schrauben in Blech.
• CP780 – hohe Drehzahl, geringere Einzeldrehmomente:
  Freilaufdrehzahl ca. 1800 1/min mit gleichem Grundaufbau, aber auf höhere Schraubfrequenz ausgelegt. Ideal für kleinere Schrauben oder Anwendungen, bei denen viele Schrauben in kurzer Zeit gesetzt werden müssen.
• Gemeinsame Merkmale:
  Cushion-Kupplung mit externer Einstellung, Schnellwechselfutter für 1/4" HEX-Bits, Aluminiumgehäuse, Stahl-Kupplungshülse und Einhand-Umsteuerung machen beide Varianten zu robusten Allroundern.

Technische Daten Chicago Pneumatic CP781

Alle Angaben basieren auf Herstellerdaten und können je nach Betriebsdruck, Luftqualität und Schraubanwendung in der Praxis variieren.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Auslegung des CP781 treten in der Praxis immer wieder vermeidbare Anwendungsfehler auf, die Leistung, Standzeit oder Sicherheit beeinträchtigen können.

• Überhöhter Betriebsdruck: Wird der Schrauber deutlich über 6.3 bar betrieben, steigen Drehzahl und Drehmoment unkontrolliert an. Das führt zu höherem Verschleiß, erhöhter Geräuschbelastung und erhöhtem Risiko von Überdrehmoment an Schrauben.
• Zu kleiner Luftschlauch oder enge Kupplungen: Ein Schlauch mit weniger als 10 mm Innendurchmesser oder ungünstige Schnellkupplungen begrenzen den Volumenstrom, so dass der Schrauber sein nominelles Drehmoment nicht erreicht.
• Fehlende oder unzureichende Schmierung: Ohne Wartungseinheit mit Öler oder tägliche Ölung am Lufteinlass verschleißen Motor und Kupplung deutlich schneller. Empfohlen wird ein Luftöler mit Ölviskosität vergleichbar SAE 10.
• Falsche Kupplungseinstellung: Eine zu hoch eingestellte Cushion-Kupplung kann Schrauben überlasten oder Gewinde beschädigen, eine zu niedrige Einstellung führt zu unterzogenen Schraubverbindungen. Die Drehmomenteinstellung sollte anhand von Probekverschraubungen und ggf. mit Drehmomentschlüssel verifiziert werden.
• Ungeeignete oder verschlissene Bits: Abgenutzte 1/4" HEX-Bits verursachen Cam-Out, beschädigte Schraubenköpfe und höhere Reaktionskräfte in der Hand. Hochwertige, gehärtete Bits in exakt passender Antriebsform sind entscheidend.
• Direkter Einsatz in streng drehmomentkritischen Anwendungen: Da der CP781 über eine non shut-off Cushion-Kupplung verfügt, ist er nicht als reines Abschaltwerkzeug zu verstehen. Für hochpräzise, dokumentationspflichtige Drehmomente sind spezialisierte Abschalt-Drehschrauber sinnvoller.

Sicherheitsaspekte und Normen

Der CP781 ist laut EG-Konformitätserklärung ein Drehschrauber in Übereinstimmung mit der Maschinenrichtlinie 2006/42/EG und der harmonisierten Norm EN ISO 11148-6:2012 für handgehaltene, nicht-elektrische Schraubwerkzeuge.

• Persönliche Schutzausrüstung (PSA): Aufgrund der Schallpegel um 99.5 dB(A) sind Gehörschutz sowie eine Schutzbrille obligatorisch. Bei scharfkantigen Werkstücken sind außerdem Schutzhandschuhe empfehlenswert.
• Hand-Arm-Vibration: Der deklarierte Vibrationswert liegt unter 2.5 m/s², was den ergonomischen Einsatz unterstützt. Trotzdem muss die tatsächliche tägliche Exposition im Rahmen der Gefährdungsbeurteilung bewertet werden.
• Vermeidung ungewollten Anlaufens: Vor Werkzeugwechsel, Reinigung oder Wartung ist die Druckluftversorgung zu trennen und der Abzug kurz zu betätigen, um Restdruck abzulassen. Ein unbeabsichtigtes Anlaufen des Schraubers kann ansonsten zu Verletzungen führen.
• Sichere Luftversorgung: Die Druckluft sollte sauber, trocken und geölt sein. Eine passende Filter-Regler-Öler-Kombination (FRL) vermindert Störungen, verlängert die Lebensdauer und sorgt für konstante Drehmomentwerte.
• Wartungsintervalle: Bei täglichem Einsatz empfiehlt der Hersteller eine regelmäßige Demontage und Sichtprüfung (z.B. alle 3 Monate), wobei verschlissene Teile durch Originalersatzteile ersetzt werden sollten.
