Chicago Pneumatic Druckluft-Ratsche CP828

Die Druckluft-Ratsche CP828 von Chicago Pneumatic ist ein robuster Ratschenschrauber für allgemeine Wartungsarbeiten, der ein maximales Drehmoment von 70 Nm bei einer Leerlaufdrehzahl von 150 1/min bereitstellt. Die Produktserie umfasst zwei Ausführungen: CP828 mit 3/8 Zoll Vierkantantrieb und CP828H mit 1/2 Zoll Vierkantantrieb.

Ein Kopf aus Aluminiumlegierung, das patentierte CP TriSpring Anti-Slip Kopfdesign sowie gehärtete Zahnräder sorgen für hohe Langlebigkeit und Belastbarkeit, auch im rauen Werkstatt- und Industrieeinsatz. Ein integrierter Schmiernippel an der Umsteuerung erleichtert die regelmäßige Schmierung des Ratschenkopfes.

Die kompakte Gesamtlänge von 254 mm und das geringe Gewicht von etwa 1.1 kg ermöglichen ermüdungsarmes Arbeiten in engen Schraubbereichen, zum Beispiel im Motorraum oder an Fahrwerkskomponenten.

Einsatzbereiche der Druckluft-Ratsche CP828

Die CP828-Serie ist für vielseitige Montage- und Servicearbeiten konzipiert, bei denen mittlere Drehmomente mit guter Zugänglichkeit und hoher Arbeitsgeschwindigkeit kombiniert werden müssen.

• Fahrzeug- und Kfz-Werkstätten: Lösen und Anziehen von Abdeckungen, Haltern, Klemmverbindungen, Innenraumkomponenten und leichten Motor- und Fahrwerksschrauben.
• Industrie- und Maschinenbau: Montage und Instandhaltung von Gehäusen, Verkleidungen, Aggregaten, Gestellen und Flanschverbindungen in Fertigung und Instandhaltung.
• Nutzfahrzeug- und Gerätewartung: Verschraubungen an Regalen, Hebegeräten, Kompressoren und Fahrzeugaufbauten, bei denen eine schnelle Demontage gefordert ist.
• Allgemeine Werkstattarbeiten: Ersatz für die klassische Handratsche, wenn eine Zeitersparnis durch pneumatischen Antrieb gewünscht ist, aber Schlagschrauber zu grob oder zu leistungsstark wären.

In Kombination mit einem Drehmomentschlüssel eignet sich die CP828 besonders gut, um Verschraubungen zunächst mit der Ratsche schnell vorzuziehen und anschließend drehmomentgenau nachzuziehen.

Unterschiede der Varianten CP828 und CP828H

Die CP828-Serie umfasst zwei Modelle mit identischem Drehmoment und Drehzahl, die sich primär durch die Antriebsgröße und damit die passende Steckschlüsseleinsätze unterscheiden.

• CP828 – 3/8 Zoll Classic Line: Kompakte 3/8 Zoll Druckluft-Ratsche für leichte bis mittlere Verschraubungen, ideal für Pkw-Werkstätten, Servicewagen und Allround-Werkstätten. Sie bietet einen Arbeitsdrehmomentbereich von ca. 13 bis 70 Nm, 150 1/min Drehzahl, ein Gewicht von etwa 1.1 kg und eine Länge von 254 mm. Der durchschnittliche Luftverbrauch liegt bei ca. 1.8 l/s (etwa 106 l/min), der tatsächliche Luftverbrauch bei ca. 7.1 l/s (etwa 425 l/min).

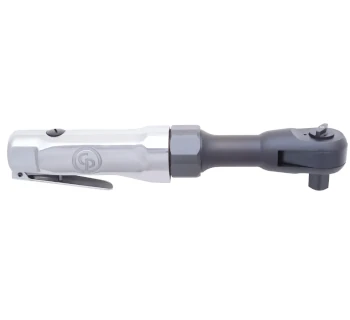

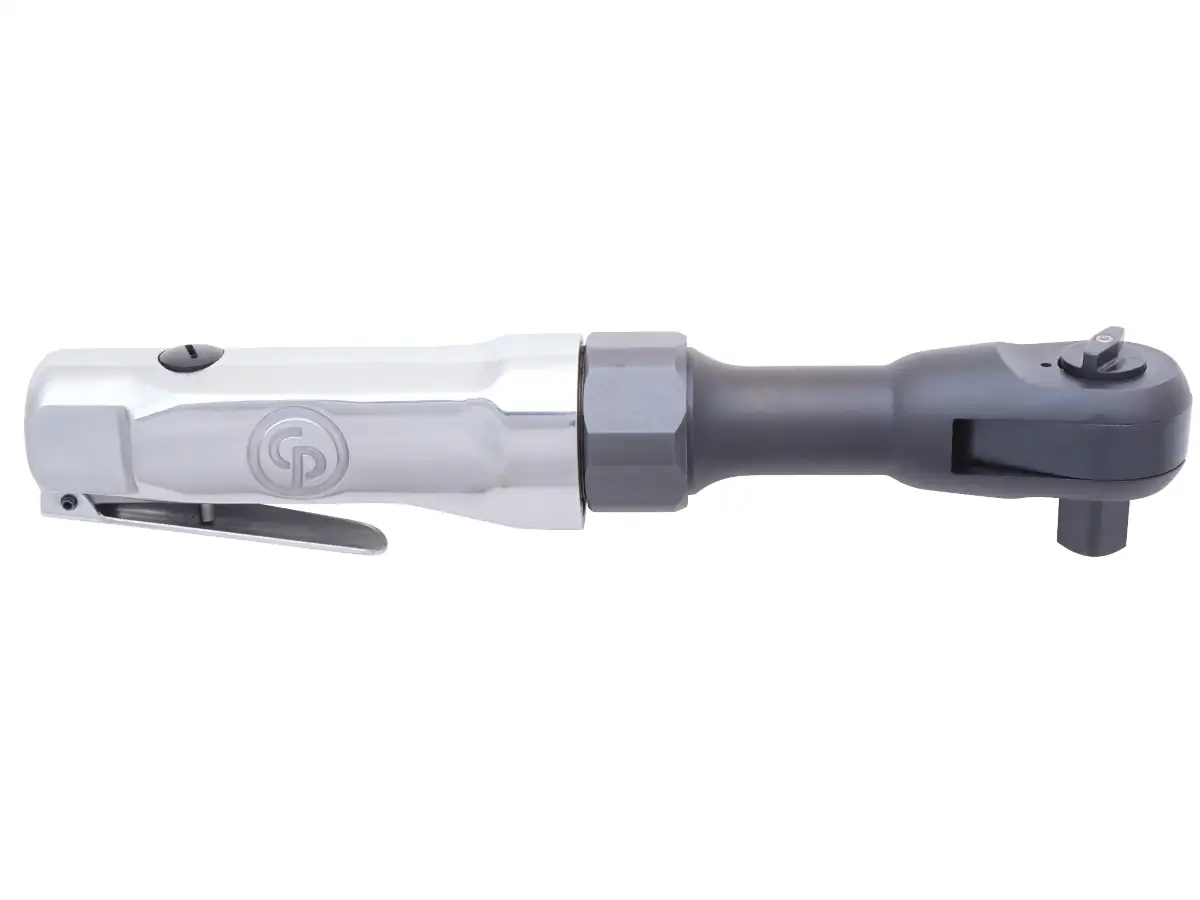

• CP828H – 1/2 Zoll Classic Line: Technisch weitgehend identisch zur CP828, jedoch mit 1/2 Zoll Vierkantantrieb. Damit ist das Werkzeug auf größere Steckschlüsseleinsätze ausgelegt und eignet sich besser für schwerere Schraubverbindungen, beispielsweise an Fahrwerks- oder Maschinenkomponenten mit größeren Schraubendurchmessern. Auch hier beträgt der Arbeitsdrehmomentbereich ca. 13 bis 70 Nm, die Drehzahl 150 1/min, das Gewicht ca. 1.1 kg und die Länge 254 mm, bei ähnlichen Luftverbrauchswerten.

Die Werte können je nach Quelle geringfügig variieren, sind aber für die Auslegung der Druckluftversorgung und die Gefährdungsbeurteilung ausreichend genau.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Bauweise der CP828 Druckluft-Ratsche können typische Anwendungsfehler zu Leistungsverlust, unnötigem Verschleiß oder Sicherheitsrisiken führen.

• Zu hoher Luftdruck: Ein Arbeitsdruck deutlich über 6.2–6.3 bar erhöht die Belastung von Motor und Ratschenkopf, kann die Lebensdauer verkürzen und führt zu hohen Rückdrehmomenten. Der Hersteller gibt 6.2 bar (90 psi) als Referenzdruck vor.
• Zu geringer Luftdruck oder zu kleiner Schlauch: Unterdrücke oder Schläuche mit zu kleiner Innenweite (unter ca. 10 mm) verursachen Druckabfall, vermindern das Drehmoment und führen zu unzureichend angezogenen Schrauben.
• Fehlende oder falsche Schmierung: Wird kein Druckluftwerkzeugöl über Nebelöler oder manuell über den Lufteinlass zugeführt, verschleißen Lamellenmotor und Getriebe deutlich schneller.
• Verwendung ungeeigneter Steckschlüsseleinsätze: Normale Handschlüssel-Einsätze sind oft nicht für die Stoß- und Wechsellasten von Druckluftwerkzeugen ausgelegt. Es sollten geeignete Industrie- oder Impact-Steckschlüsseleinsätze verwendet werden.
• Überlastung an zu großen oder hochfesten Schrauben: Die CP828 ist ein Ratschenschrauber, kein Schlagschrauber. Hochfeste Schrauben mit sehr hohen Drehmomentanforderungen sollten mit geeigneten Schlagschraubern oder Drehmomentsystemen gelöst oder angezogen werden.
• Dauerlauf gegen Anschlag: Längeres „Gas geben“ bei bereits vollständig angezogener Schraube erzeugt unnötige Erwärmung und erhöht den Verschleiß der Ratschenmechanik. Der Endanzug sollte bei sicherheitsrelevanten Schraubstellen grundsätzlich mit einem Drehmomentschlüssel geprüft werden.
• Unzureichende Werkstückfixierung: Nicht fest gespannte Bauteile können sich beim Anziehen verdrehen oder lösen und zu Verletzungen führen. Werkstücke müssen sicher befestigt oder abgestützt sein.

Sicherheitsaspekte und Normen

Die CP828-Serie wird von Chicago Pneumatic als Druckluft-Ratsche für den professionellen Einsatz geliefert und erfüllt die europäischen Anforderungen an Maschinen- und Arbeitssicherheit.

• Maschinenrichtlinie und Konformität: Laut Herstellererklärung ist die CP828-Serie für das Anziehen von Schraubverbindungen ausgelegt und entspricht den einschlägigen Richtlinien (z. B. Maschinenrichtlinie 98/37/EG / Nachfolge 2006/42/EG) sowie Normen wie EN 292 und ISO 8662-1 für Vibrationsmessungen.
• Lärm- und Vibrationsbelastung: Mit Schalldruckpegeln um 108 dB(A) ist das Tragen eines geeigneten Gehörschutzes zwingend erforderlich. Die Vibrationswerte um 3.2 m/s² sind in der Gefährdungsbeurteilung zu berücksichtigen, um die tägliche Expositionszeit festzulegen.
• Umgang mit Druckluft: Druckluft kann schwere Verletzungen verursachen. Der Hersteller weist darauf hin, dass die Luftzufuhr bei Stillstand, Wartung und Zubehörwechsel stets abgeschlossen, die Leitung entlüftet und das Gerät vom Netz getrennt sein muss.
• Persönliche Schutzausrüstung: Es sind Sicherheitsschuhe, Handschuhe, eine Schutzbrille bzw. ein Gesichtsschutz und bei Bedarf Atemschutz zu verwenden – insbesondere bei Arbeiten über Kopf, bei Funkenflug oder entstehenden Stäuben.
• Keine Nutzung in Ex-Bereichen: Die CP828 ist nicht als explosionsgeschütztes Werkzeug zertifiziert und darf nicht in explosionsgefährdeten Atmosphären eingesetzt werden.
• Regelmäßige Wartung: Der Hersteller empfiehlt, das Werkzeug bei häufigem Einsatz in regelmäßigen Abständen zu überprüfen, zu reinigen und mit geeigneten instand zu halten, um Ausfallzeiten zu minimieren.

Passende Artikel und Ergänzungen bei TOMANRO

Für den optimalen Einsatz der Druckluft-Ratsche CP828 sind eine saubere Druckluftversorgung, geeignetes Werkzeugöl, passende Steckschlüsseleinsätze, Werkzeughalter und ergänzende Druckluftwerkzeuge sinnvoll. Viele dieser Artikel sind im Sortiment von TOMANRO verfügbar.

Chicago Pneumatic Druckluft-Ratsche CP828 (Typenseite bei TOMANRO): CP828 / CP828H – Variantenübersicht, technische Daten und Preise

Ratschenschrauber-Gesamtübersicht bei TOMANRO: Ratschenschrauber – verschiedene Bauarten und Marken im Überblick

Top-Marke Chicago Pneumatic bei TOMANRO: Chicago Pneumatic – Schlagschrauber, Drehschrauber, Ratschenschrauber und mehr

Druckluftwerkzeugöl Red Rooster / YOKOTA ATLUB: Red Rooster Druckluftwerkzeugöl ATLUB – ideales Schmieröl für Druckluftwerkzeuge

Werkzeughalter für Druckluftwerkzeuge: Red Rooster Werkzeughalter – sicheres Ablegen von CP-Ratschen und anderen Druckluftwerkzeugen

Ergänzende Chicago Pneumatic Druckluftwerkzeuge: Chicago Pneumatic Druckluft-Schlagschrauber CP7776 – für hochfeste, schwer lösbare Verschraubungen
Chicago Pneumatic Drehschrauber CP781 – präziser 1/4 Zoll Drehschrauber für drehmomentkritische Anwendungen

Durch die Kombination aus CP828 Druckluft-Ratsche, geeignetem Druckluftwerkzeugöl, Werkzeughaltern und ergänzenden Schlagschraubern bzw. Drehschraubern entsteht ein leistungsfähiges, langlebiges und ergonomisches Druckluft-Montagesystem für professionelle Anwender in Werkstatt und Industrie.
