Yokota Ratschenschrauber YRW

Die Yokota Ratschenschrauber YRW wurden speziell für die Montageindustrie entwickelt und sind ideal für Schraubverbindungen an schwer zugänglichen Positionen, an denen selbst Winkelschrauber aufgrund der Getriebebauhöhe nicht eingesetzt werden können. Die Serie umfasst die Modelle YRW-6, YRW-8NS und YRW-10N und deckt Schlüsselweiten von 8 bis 17 mm und Schraubendurchmesser von 6 bis 10 mm ab.

Alle Modelle sind leicht, kompakt und arbeiten mit einem maximalen Betriebsdruck von 6.3 bar. Je nach Ausführung liefern sie 13 Nm bei 200 1/min (YRW-6), 30 Nm bei 250 1/min (YRW-8NS) oder 45 Nm bei 140 1/min (YRW-10N), sodass von feineren Verschraubungen bis hin zu kräftigeren Verbindungen ein breites Anwendungsspektrum abgedeckt wird.

Charakteristisch sind der extrem flache Ringschlüsselkopf, die Möglichkeit, das Werkzeug zur Lösfunktion einfach um 180° zu drehen, sowie die fest definierte Schlüsselweite statt eines Vierkantantriebs – dadurch werden Spiel und Verkippung minimiert und ein sicherer Sitz auf der Schraube gewährleistet.

Einsatzbereiche der Yokota YRW-Ratschenschrauber

Die YRW-Serie ist für industrielle Montage und professionelle Werkstattanwendungen ausgelegt, bei denen begrenzter Bauraum und definierte Schlüsselweiten gefordert sind.

• Automobil- und Fahrzeugindustrie: Schraubarbeiten an Motoren, Achsaggregaten, Hilfsrahmen, Abgasanlagen und Fahrzeugaufbauten, speziell dort, wo nur geringe Kopfhöhe zur Verfügung steht.
• Montage in der Serienfertigung: Wiederkehrende Verschraubungen an Gehäusen, Apparaten, Baugruppen und Maschinenrahmen, bei denen häufig die gleichen Schlüsselweiten verwendet werden.
• Anlagen- und Maschinenbau: Montage von Rohrschellen, Ventilen, Pumpen, Hydraulikblöcken und Flanschverbindungen in engen, tief liegenden Einbausituationen.
• Instandhaltung & Service: Lösen und Anziehen von Verschraubungen an Produktionsanlagen, Fördertechnik, Hebegeräten und Versorgungseinrichtungen, wo Handratschen zu langsam sind.
• Qualitätsorientierte Schraubstellen: Einsatz in Kombination mit Drehmomentprüfgeräten oder Drehmomentschlüsseln, wenn ein definierter Endanzug gefordert ist; der YRW übernimmt dabei das schnelle Vor- und Hauptdrehen.

Durch die niedrige Kopfhöhe und die definierte Ringschlüsselaufnahme lassen sich Schrauben schnell vorspannen und lösten, ohne dass häufig umgegriffen oder umgesetzt werden muss.

Unterschiede der Varianten YRW-6, YRW-8NS und YRW-10N

Die drei Modelle der YRW-Serie unterscheiden sich insbesondere in Schlüsselweite, Schraubendurchmesser, Drehmoment, Drehzahl und Luftverbrauch. Alle Werkzeuge nutzen einen PT 1/4 Zoll Lufteinlass und sind für einen maximalen Betriebsdruck von 0.63 MPa (6.3 bar) ausgelegt.

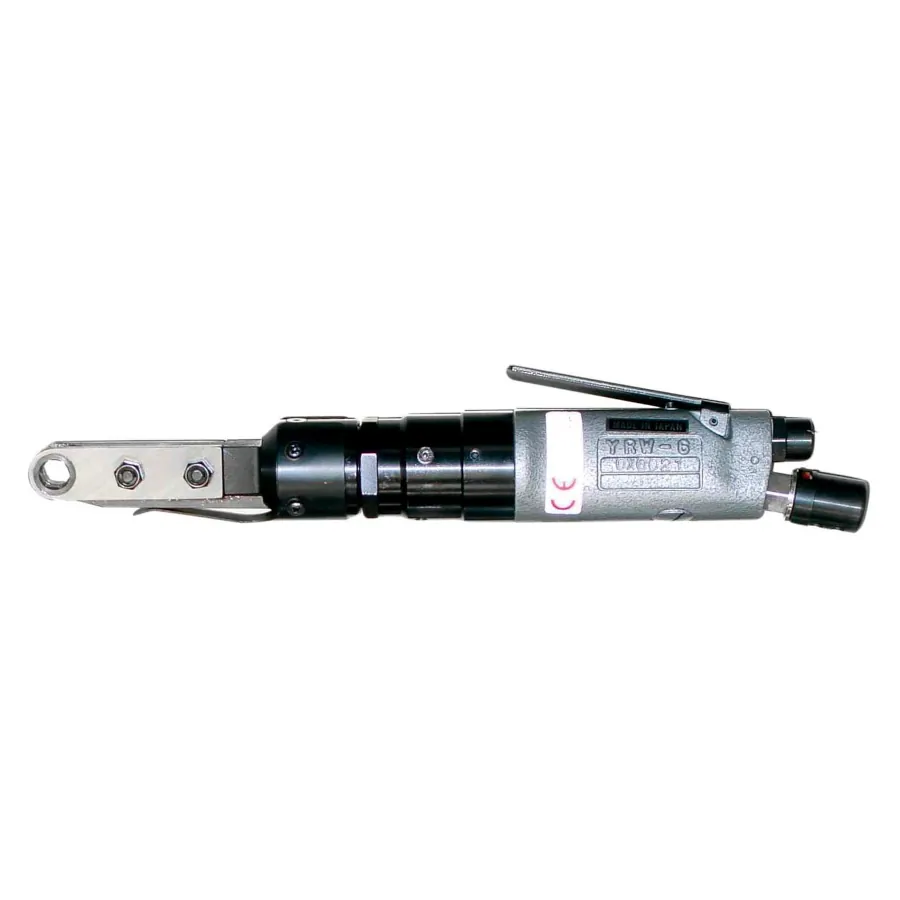

• YRW-6 – für Schrauben bis 6 mm, SW 8–10 mm:
  Leichter Ratschenschrauber mit Schlüsselweiten 8, 9 oder 10 mm, ausgelegt für Schrauben bis 6 mm. Er liefert ca. 13 Nm bei etwa 200 1/min, verbraucht ca. 280 l/min (≈ 4.6 l/s) und wiegt rund 1.15 kg. Mit einer Gesamtlänge von ca. 320 mm und einer Kopfhöhe von nur 13 mm ist er optimal für sehr enge Schraubstellen.
• YRW-8NS – für Schrauben bis 8 mm, SW 10–14 mm:
  Universelles Modell mit Schlüsselweiten 10, 12, 13 oder 14 mm und Schraubendurchmesser bis 8 mm. Es liefert ca. 30 Nm bei rund 250 1/min, benötigt etwa 500 l/min (≈ 8.3 l/s) Luft und wiegt ca. 2.00 kg. Die Länge beträgt etwa 350 mm, die Kopfhöhe 18 mm, wodurch es einen guten Kompromiss zwischen Leistung und Zugänglichkeit darstellt.
• YRW-10N – für Schrauben bis 10 mm, SW 14–17 mm:
  Kräftigstes Modell der Serie mit Schlüsselweiten 14 oder 17 mm und Schraubendurchmesser bis 10 mm. Es erreicht ca. 45 Nm bei 140 1/min, verbraucht ca. 700 l/min (≈ 11.6 l/s) und wiegt rund 2.65 kg. Mit einer Länge von etwa 388 mm und Kopfhöhe 18 mm ist es für kräftigere Verschraubungen in der Montageindustrie ausgelegt.

Die Daten basieren auf den Yokota Herstellerangaben und der TOMANRO Typenseite. Luftverbrauchswerte in l/s sind aus den Yokota-Datenblättern abgeleitet.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Konstruktion der Yokota YRW-Ratschenschrauber führen typische Anwendungsfehler zu Leistungsverlust, erhöhtem Verschleiß oder Sicherheitsrisiken.

• Zu hoher oder zu niedriger Luftdruck: Ein Arbeitsdruck deutlich über 6.3 bar erhöht die Belastung von Motor und Mechanik und kann das Werkzeug beschädigen; ein Druck unter ca. 6 bar führt zu unzureichendem Drehmoment und unterzogenen Schrauben.
• Falscher Schlauchquerschnitt: Für YRW-6 ist ein Schlauchinnendurchmesser von ca. 6.5 mm, für YRW-8NS und YRW-10N von ca. 10 mm erforderlich. Zu kleine Schläuche oder Kupplungen drosseln den Luftstrom und reduzieren Drehmoment und Drehzahl.
• Fehlende Schmierung: Ohne geeignetes Druckluftwerkzeugöl im Nebelöler oder eine regelmäßige manuelle Ölung über den Lufteinlass können Lamellenmotor und Getriebe frühzeitig verschleißen.
• Falsche Modellwahl: Der Einsatz eines YRW-6 an hochfesten M10-Schrauben überschreitet seine Auslegung; hierfür sind YRW-8NS oder YRW-10N besser geeignet.
• Nicht passende Schlüsselweite: Die falsche Ringschlüsselgröße kann zu rundgedrehten Schraubenköpfen führen. Es sind stets die laut Bestellung festgelegten Schlüsselweiten einzusetzen.
• Dauerbetrieb gegen Anschlag: Langes „Gegenhalten“ bei bereits vollständig angezogener Schraube führt zu unnötiger Erwärmung und erhöhter Belastung der Ratschenmechanik. Der finale Anzug sollte bei sicherheitsrelevanten Verschraubungen mit einem Drehmomentschlüssel erfolgen.
• Unzureichende Werkstückfixierung: Bei Drehmomenten bis 45 Nm können sich ungesicherte Bauteile löse oder weggeschleudert werden; Werkstücke müssen sicher gespannt oder abgestützt sein.

Sicherheitsaspekte und Normen

Die Yokota YRW-Ratschenschrauber erfüllen die Anforderungen der Maschinenrichtlinie 2006/42/EG und sind gemäß EN ISO 11148-6 (handgehaltene nicht-elektrische Schraubwerkzeuge) ausgelegt. Vibrationen und Geräuschemissionen werden nach EN ISO 28927-2 bzw. ISO 15744 ermittelt.

• Vibration und Lärm: Die Vibrationswerte liegen typischerweise bei maximal ca. 2.5–2.9 m/s², die Schalldruckpegel bei etwa 81–85 dB(A), was im industriellen Umfeld Gehörschutz und Augenschutz (Schutzbrille) zwingend erforderlich macht.
• Sichere Druckluftversorgung: Es ist ausschließlich saubere, trockene und geölte Luft zu verwenden. Empfohlen wird eine Wartungseinheit mit Filter, Regler und Nebelöler in maximal ca. 8 m Entfernung zum Werkzeug.
• Vermeidung unbeabsichtigten Anlaufens: Vor Wartungsarbeiten, Werkzeugwechsel oder Reinigung ist das Gerät vom Luftnetz zu trennen und Restdruck abzulassen; der Hebel darf nicht blockiert oder in gedrückter Stellung fixiert werden.
• Keine Nutzung in Ex-Bereichen: Die YRW-Werkzeuge sind nicht als Ex-Werkzeuge zertifiziert und dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.
• Gefährdungsbeurteilung: Die angegebenen Lärm- und Vibrationswerte sind in der betrieblichen Gefährdungsbeurteilung zu berücksichtigen; gegebenenfalls sind Einsatzzeiten zu begrenzen und zusätzliche Schutzmaßnahmen festzulegen.

Passende Artikel und Ergänzungen bei TOMANRO

Für einen zuverlässigen und langlebigen Einsatz der Yokota YRW-Ratschenschrauber sind eine passende Druckluftaufbereitung, geeignetes Druckluftwerkzeugöl, sichere Ablage- und Halterungssysteme sowie ergänzende Schraubwerkzeuge sinnvoll. TOMANRO bietet hierfür zahlreiche Produkte – vielfach ebenfalls aus dem Yokota-/Red Rooster Programm.

Typenseite Yokota Ratschenschrauber YRW: Yokota Ratschenschrauber YRW – Typenübersicht und technische Daten

Allgemeine Übersicht Ratschenschrauber: Ratschenschrauber – alle Bauformen und Marken bei TOMANRO

Top-Marke Yokota bei TOMANRO: Yokota – Übersicht aller Druckluft- und Impulswerkzeuge

Druckluftwerkzeugöl YOKOTA ATLUB: YOKOTA ATLUB Druckluftwerkzeugöl – speziell für Yokota/Red Rooster Druckluftwerkzeuge

Yokota Abschaltimpulsschrauber als Ergänzung für drehmomentkritische Schrauben: Yokota Abschaltimpulsschrauber – reaktionsfreie Werkzeuge mit präziser Drehmomentabschaltung

Werkzeughalter für Druckluftwerkzeuge: Werkzeughalter für Yokota/Red Rooster Druckluftwerkzeuge – sicheres Ablegen am Arbeitsplatz

In Kombination aus Yokota YRW-Ratschenschraubern, ATLUB Druckluftöl, Druckluft-Wartungseinheit, passenden Werkzeughaltern und ergänzenden Impuls- oder Drehschraubern entsteht ein durchgängiges, langlebiges Druckluft-Montagesystem für professionelle Anwender.
