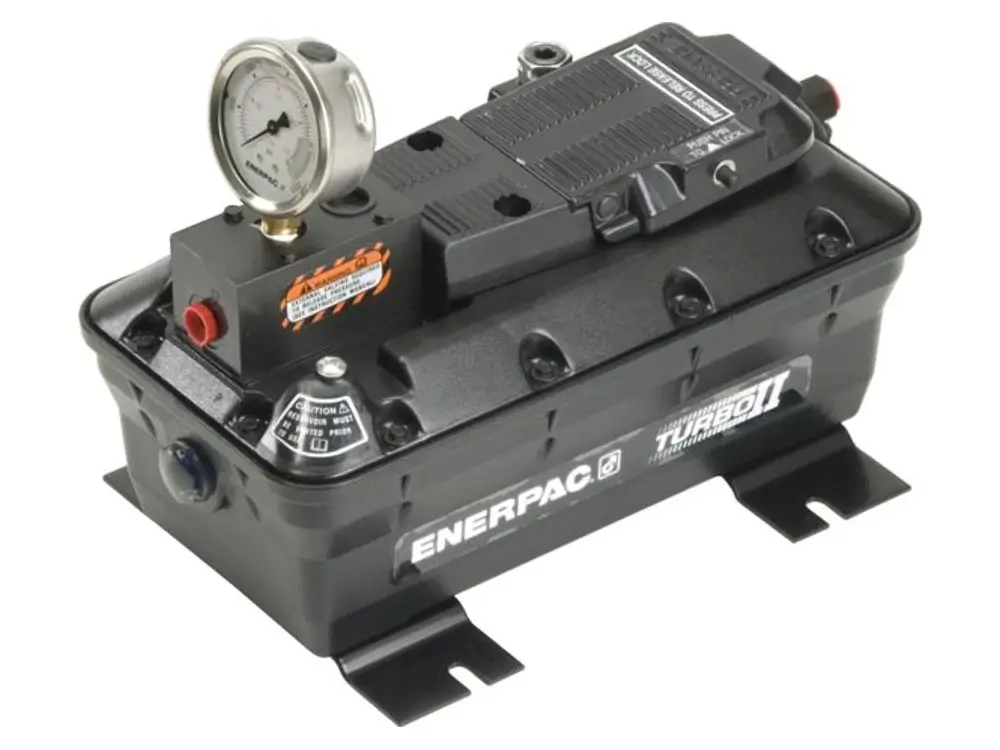

Enerpac Drucklufthydraulikpumpe PACG

Die Enerpac Drucklufthydraulikpumpe PACG (Turbo II) ist eine kompakte Druckluft-über-Hydraulik Lösung für Werkstückspannsysteme und Zylinderanwendungen im intermittierenden bis mittleren Einsatz bis 350 bar (5000 psi), wenn am Einsatzort eine stabile Druckluftversorgung verfügbar ist. Enerpac beschreibt die PACG-Serie als Workholding-Pumpe mit Ventil-Montageoptionen wie Remote sowie Aufnahmen für DO3- und VP-Ventile.

Laut Katalogtext (TOMANRO) liefern die Turbo II Druckluftpumpen Energie für Standard-Spannsysteme und arbeiten sowohl mit einfachwirkenden als auch doppeltwirkenden Zylindern; durch die Nutzung der eigenen Abluft kann sich der Wirkungsgrad erhöhen. Die Serie 5000 wird für Produktionsautomationsanlagen empfohlen, wenn der Druck der zugeführten Druckluft begrenzt ist, während die Serie 3000 eher für größere Hydraulikkreisläufe mit höheren Volumenströmen vorgesehen ist.

Varianten & Unterschiede

In der PACG-Reihe unterscheiden sich die Varianten hauptsächlich durch den nutzbaren Tankinhalt (2.1 L oder 7.5 L) sowie die Ventil-/Aufbauvariante (z. B. Remote-Block oder Ventilaufnahme). Für die Auslegung gilt: Der Tank muss zur Ölbilanz passen (Zylindervolumen + Schlauchvolumen + Reserve), sonst sind unvollständige Hübe und häufiges Nachfüllen/Entlüften typische Folgen.

Quelle (TOMANRO Katalogseite): Datenübersicht zu Tankinhalt, Öldruck und Luftdruck.

Einsatzbereiche

• Werkstückspannung in Montage-, Prüf- und Fertigungsstationen mit wiederholbaren Spannkräften bei moderaten Taktzahlen (Workholding-Anwendungen).
• Aufbau von einfachen Hydraulikkreisläufen mit vorhandener Druckluft (z. B. Schwenkspanner, Blockzylinder, Spannpratzen – systemabhängig).
• Versorgung von einfachwirkenden und doppeltwirkenden Zylindern über passende Ventil-/Blocklösungen.
• Anwendungen, in denen Elektrik am Aggregat vermieden werden soll (pneumatischer Antrieb; Eignung für Umgebungen stets über Gefährdungsbeurteilung/Betreiberkonzept prüfen).

Häufige Fehler (Praxis) & wie man sie vermeidet

• Zu wenig Hydraulikleistung: Luftdruck/Volumenstrom zu gering, lange Luftleitungen oder hoher Druckverlust an Kupplungen → Luftversorgung dimensionieren (Leitung, Kupplungen, FRL), Druck am Pumpeneingang prüfen.
• Unvollständige Zylinderhübe: Ölvolumen unterschätzt (Zylinder + Schlauch + Verteiler) oder Ölstand zu niedrig → Ölbilanz rechnen und ggf. 7.5 L statt 2.1 L wählen.
• Ruckeln / verzögerte Reaktion: Luft in der Hydraulik, Verschmutzung in Kupplungen/Ventilen, instabile Luftversorgung → entlüften, Kupplungen reinigen, Luftaufbereitung einsetzen.
• Überdruck / Druckspitzen: falsche Einstellung oder fehlende Druckkontrolle → immer mit Manometer arbeiten und Druckbegrenzung/Regelung korrekt auslegen.
• Leckagen: beschädigte Schläuche, lose Verschraubungen, falsch verriegelte Kupplungen → Schlauchführung knickfrei, Verschraubungen mit geeignetem Dichtkonzept, Kupplungen vollständig verriegeln.

Sicherheitsaspekte / Normen

Auch bei 350 bar ist Hochdruckhydraulik potenziell gefährlich: Vor dem Kuppeln/Entkuppeln stets vollständig drucklos schalten (Restdruck beachten), niemals Leckagen mit der Hand prüfen (Risiko Hochdruckinjektion) und Last-/Spannzustände gegen unbeabsichtigtes Lösen sichern. Alle Komponenten der Druckkette (Schlauch, Kupplung, Manometer, Verteiler, Ventil, Zylinder/Werkzeug) müssen für den Systemdruck passend ausgelegt und regelmäßig geprüft werden.

Auf Luftseite sind Druckluft-Sicherheit und Wartung entscheidend: Absperren/Entlüften vor Arbeiten (Lockout/Tagout), saubere Luftversorgung (Filter/Regler, ggf. Trocknung) und kontrollierte Druckregelung verhindern Fehlfunktionen und Verschleiß. Für die sichere Auslegung hydraulischer Systeme wird in der Praxis häufig EN ISO 4413 (Hydrauliksysteme – Sicherheitsanforderungen) sowie EN ISO 12100 (Risikobeurteilung) herangezogen.

Zubehör (Enerpac) & Links zu TOMANRO Typenseiten

Zur PACG passen Enerpac Hydraulikschläuche und Kupplungen für sichere Verbindungen, Manometer zur Druckkontrolle sowie Verteiler für parallele Spannstellen; die Steuerung erfolgt über passende Wegeventile bzw. Ventilblöcke (z. B. Remote- oder Ventilaufnahme-Lösungen). Als Verbraucher werden Enerpac Zylinder und Workholding-Komponenten eingesetzt; entscheidend ist eine konsequent abgestimmte Druckkette für 350 bar und die passende Ventilfunktion (einfachwirkend/doppeltwirkend).
