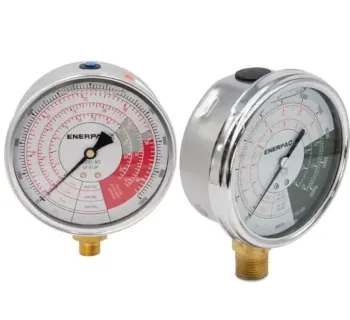

Enerpac Kraftmanometer GF

Die Enerpac Kraftmanometer GF sind glyzeringefüllte Druck- und Kraftmanometer, die den Systemdruck in bar und gleichzeitig die daraus resultierende Zylinderkraft in kN anzeigen und für Hydrauliksysteme bis 700 bar ausgelegt sind. Alle druckempfindlichen Teile sind mit Glyzerin abgedichtet und gedämpft, während ein großes 100 mm Edelstahlgehäuse für sehr gute Ablesbarkeit und hohen Korrosionsschutz sorgt. Die Serie umfasst verschiedene GF-Modelle (z. B. GF5B bis GF871B) mit Kraftbereichen von etwa 45 kN bis 930 kN, abgestimmt auf die jeweilige Zylindertragfähigkeit.

Einsatzbereiche

• Kraftüberwachung an Hydraulikzylindern – direkte Anzeige der aufgebrachten Hub- oder Presskraft in kN zur Kontrolle der maximal zulässigen Belastung.
• Press- und Richtarbeiten – z. B. beim Zusammenpressen von Bauteilen oder Richten von Trägern, wenn eine definierte Kraft erreicht werden soll.
• Lastmessung / Wiegen – Ermittlung von Gesamtlasten in t oder kN über den Zylinderdruck, etwa beim Anheben von Maschinen oder Konstruktionen.
• Prüf- und Versuchsaufbauten – Kontrolle und Dokumentation von Prüflasten, z. B. bei Bauteiltests oder Funktionsprüfungen von Baugruppen.

Varianten & technische Daten

Die GF-Serie ist für unterschiedliche Zylindergrößen und Tragfähigkeiten ausgelegt; alle Modelle sind bis 700 bar Betriebsdruck zugelassen und nutzen eine Doppelskala in bar und kN. Je nach Ausführung reicht der Kraftbereich von etwa 45 kN für kleine Zylinder bis zu rund 930 kN für große Hochleistungssysteme.

Unterschiede innerhalb der GF-Serie

• Unterschiedliche Kraftbereiche von kleinen Werkzeugzylindern bis hin zu Großzylindern und Pressen; das Manometer muss immer zur Zylindertragfähigkeit passen.
• Feinere oder gröbere Skalenteilung (z. B. 0.5 kN, 1 kN, 2 kN, 5 kN, 10 kN), abgestimmt auf den Messbereich für eine gut ablesbare Auflösung.
• Alle Modelle besitzen Edelstahlgehäuse, 100 mm Skala und Glyzerinfüllung, unterscheiden sich jedoch in Anzeigenbereich und Zuordnung zu bestimmten Zylindern.

Häufige Fehler und wie man sie vermeidet

• Falsches Kraftmanometer zur Zylindergröße: Wird ein zu kleiner Kraftbereich gewählt, kann das Manometer überlastet werden und liefert falsche Werte oder wird beschädigt – immer die vom Hersteller empfohlene GF-Ausführung zum Zylinder wählen.
• Verwechslung von Druck- und Kraftskala: Die Manometer besitzen eine Doppelskala; bei der Auswertung genau prüfen, ob bar oder kN abgelesen wird, um Fehlinterpretationen zu vermeiden.
• Montage ohne Dämpfung in hochdynamischen Systemen: Bei sehr schnellen Druckstößen sind zusätzliche Dämpfungsventile empfehlenswert, um das Messwerk vor Schlägen zu schützen.
• Montage in ungünstiger Einbaulage: Schlechte Sicht auf das 100 mm Zifferblatt erhöht das Risiko, Grenzwerte zu übersehen; das Manometer stets so ausrichten, dass die Skala frontal ablesbar ist.
• Ungeeignete Dichtmittel oder beschädigte Gewinde: NPT-/metrische Anschlüsse nur mit geeigneten Dichtmitteln montieren, um Leckagen und Beschädigungen der Hydraulikkomponenten zu verhindern.

Sicherheitsaspekte & Normen

Die Kraftmanometer GF unterstützen eine sichere Druck- und Kraftüberwachung in 700-bar-Hochdrucksystemen und tragen zur Einhaltung von Richtlinien wie ISO 4413 (Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen) und der Maschinenrichtlinie 2006/42/EG bei, da sie eine eindeutige Kontrolle der anliegenden Kräfte ermöglichen.

• Niemals über 700 bar Betriebsdruck gehen und immer den zulässigen Kraftbereich des jeweiligen GF-Manometers beachten.
• Regelmäßige Sicht- und Funktionsprüfung (Skala, Zeiger, Glas, Gehäuse, Dichtheit) im Rahmen der Wartung des Hydrauliksystems durchführen.
• Bei stark pulsierenden Drücken zusätzlich Dämpfungsventile oder Nadelventile einsetzen, um das Messwerk zu schützen und die Ablesbarkeit zu verbessern.
• Die mit dem Kraftmanometer ermittelte Last ersetzt keine mechanische Sicherung: Lasten müssen immer konstruktiv oder mit Abstützungen gesichert werden.

Passende Enerpac Artikel & Systemaufbau

Für einen vollständigen Hydraulikkreis werden die Kraftmanometer GF typischerweise mit passenden Enerpac Hydraulikzylindern, Hochdruckschläuchen, Hydraulikkupplungen, Manometer-Zubehör und bei Bedarf digitalen Manometern DGR oder Druckmanometern GP kombiniert.

• Enerpac Hydraulikzylinder TRIO RC – einfachwirkende 700-bar-Zylinder für Hebe-, Press- und Richtarbeiten, deren Kräfte sich mit GF-Manometern überwachen lassen.
• Enerpac Hohlkolbenzylinder RCH – ideal zum Tensionieren und Abziehen, in Kombination mit einem passenden GF-Kraftmanometer zur Lastkontrolle.
• Enerpac Hydraulikschläuche – thermoplastische 700-bar-Schläuche mit Sicherheitsfaktor 4:1 für sichere Verbindung zwischen Pumpe, Zylinder und Manometer.
• Enerpac Hydraulikkupplungen – Standard- und Schnellverschlusskupplungen zum schnellen und leckarmen Verbinden von Schläuchen und Komponenten.
• Enerpac Manometer-Zubehör GA-Serie – Manometer-Zwischenstücke und Dämpfungsventile zur optimalen Montage und zum Schutz des Kraftmanometers.
• Enerpac Druckmanometer GP sowie digitale Manometer DGR – als Ergänzung oder Alternative, wenn reine Druckanzeige oder digitale Messwerte benötigt werden.
