Yale Manometer-Set GYA

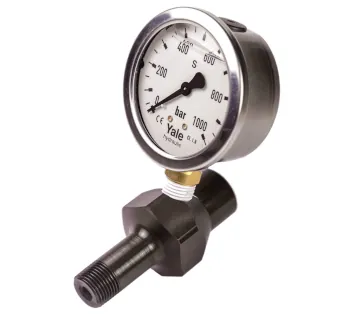

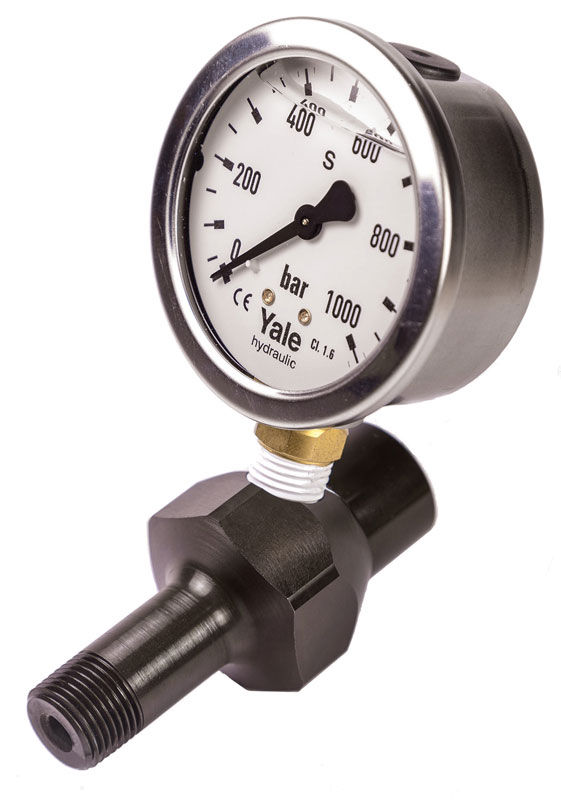

Das Yale Manometer-Set GYA (GYA 63) ist ein kompakter Hydraulik-Manometersatz zur analogen Betriebsdruckanzeige bis 1000 bar und besteht aus einem glyceringefüllten Manometer GGY-632 (Ø 63 mm) und einem passenden Adapterblock. Mit 3/8 NPT Innen- und Außengewinde, Skaleneinteilung 10 bar und einer Genauigkeitsklasse 1.6 % lässt sich das Set direkt an Yale HPS Hydraulikhandpumpen und andere 700-bar-Systeme anschrauben und bietet dank ca. 45° Neigung eine sehr gute Ablesbarkeit. Das mit Glyzerin gedämpfte Edelstahlmanometer reduziert Zeigerschwingungen und erhöht die Lebensdauer auch bei pulsierenden Drücken, etwa beim Einsatz von Motorpumpen.

Einsatzbereiche

Das Manometer-Set GYA wird überall dort eingesetzt, wo der Betriebsdruck eines 700-bar-Hydrauliksystems direkt an der Pumpe oder in der Leitung kontrolliert werden soll – insbesondere bei mobilen Serviceeinsätzen und Montagearbeiten.

• Wartung und Service an Hydrauliksystemen mit Yale HPS Handpumpen und einfachwirkenden Zylindern.
• Inbetriebnahmen / Prüfstände zur Überwachung des eingestellten Systemdrucks und zur Dokumentation von Prüfläufen.
• Hub- und Spannaufgaben im Stahl- und Maschinenbau, bei denen die wirkende Zylinderkraft über den Druck berechnet wird (Krafttabellen verfügbar).
• Allgemeine 700-bar-Werkzeughydraulik als Nachrüst-Manometer für bestehende Pumpen und Aggregate.

Technische Merkmale & Varianten

Das Set GYA 63 wird vormontiert geliefert und ist sofort einsatzbereit; alle Einbau- und Anbauteile entsprechen der metrischen Normreihe und sind zu gängigen 700-bar-Hydrauliksystemen vollständig kompatibel.

Im Gegensatz zu einem Einzelmanometer GGY 631 wird das GYA-Set bereits mit Adapterblock geliefert, sodass keine zusätzliche Verschraubung oder Konfektionierung erforderlich ist – ein klarer Vorteil bei Nachrüstung und mobilem Einsatz.

Häufige Fehler und wie man sie vermeidet

• Montage unter Druck: Das Set darf nur in ein druckloses System eingeschraubt werden, da bereits bei 700 bar kleinste Leckagen zu gefährlichen Ölstrahlen führen können.
• Falsche Gewindedichtung: NPT-Gewinde mit ungeeigneten Dichtmitteln oder zu viel Dichtband können Späne in die Leitung einbringen – nur zugelassene Dichtmittel dünn und fachgerecht einsetzen.
• Überlastung des Anzeigebereichs: Der Anzeigebereich ist auf 1000 bar ausgelegt – höhere Drücke oder permanente Grenzbereichsbelastung verkürzen die Lebensdauer des Manometers.
• Fehlende Stoßdämpfung: Bei stark pulsierenden Systemen auf ausreichend Glyzerinfüllung achten und bei Bedarf zusätzliche Dämpfungselemente verwenden, um das Zeigerwerk zu schützen.
• Ungünstige Einbaulage: Wird das Manometer so montiert, dass die Skala schlecht einsehbar ist, werden kritische Druckspitzen möglicherweise übersehen – daher die 45°-Neigung konsequent für eine ergonomische Ableseposition nutzen.

Sicherheitsaspekte & normative Einordnung

Das Manometer-Set GYA ist ein Bauteil in 700-bar-Hochdruckhydrauliksystemen, die in der Praxis nach Normen wie ISO 4413 (Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen) und ISO 12100 (Risikobeurteilung von Maschinen) ausgelegt werden. Diese Normen fordern u. a. eine geeignete Drucküberwachung, eine klare Kennzeichnung des maximalen Betriebsdrucks und die Verwendung von Bauteilen, die für die auftretenden Belastungen ausgelegt sind.

• Immer mit Manometer arbeiten, wenn Zylinderkräfte oder Systemdruck sicher eingehalten werden müssen.
• Regelmäßige Sichtprüfung von Manometerscheibe, Gehäuse, Anschlussblock und Gewinden auf Korrosion, Risse oder Undichtigkeiten.
• Nur geeignete 700-bar-Komponenten (Schläuche, Kupplungen, Zylinder, Ventile) im gleichen System kombinieren.
• Lasten zusätzlich mechanisch sichern (Unterstellböcke, Abstützungen), da das Manometer nur der Kontrolle, nicht der Sicherung dient.

Passende Yale Artikel & Systemaufbau

Für einen vollständigen 700-bar-Hydraulikkreis wird das Manometer-Set GYA typischerweise mit Yale Hydraulikhandpumpen HPS, Hydraulikschläuchen HHC, Hydraulikkupplungen der C-Serie sowie weiteren Yale Manometern GGY und Mehrfachverteilern MY kombiniert.

• Yale Hydraulikhandpumpen HPS – energieunabhängige 700-bar-Handpumpen als Druckquelle für einfachwirkende Zylinder; mit standardisiertem 3/8 NPT Anschluss.
• Yale Hydraulikschläuche HHC – vierlagige 700-bar-Schläuche mit Kupplungsstecker CMY-1 und 3/8 NPT Außengewinde, optimal abgestimmt auf Yale Zylinder.
• Yale Hydraulikkupplungen C-Serie – selbstdichtende Kupplungen (CFY, CMY, CCY, CDF-9) für schnelles und leckarmes Kuppeln von Pumpen, Schläuchen und Zylindern.
• Yale Manometer GGY – Einzelmanometer in verschiedenen Größen und Anzeigenbereichen als Ergänzung zu oder Alternative zum Set GYA.
• Yale Mehrfachverteiler MY – Verteilerblöcke für Mehrzylindersysteme, an denen das GYA-Set zur zentralen Drucküberwachung angeschlossen werden kann.
