Enerpac Manometer-Zubehör

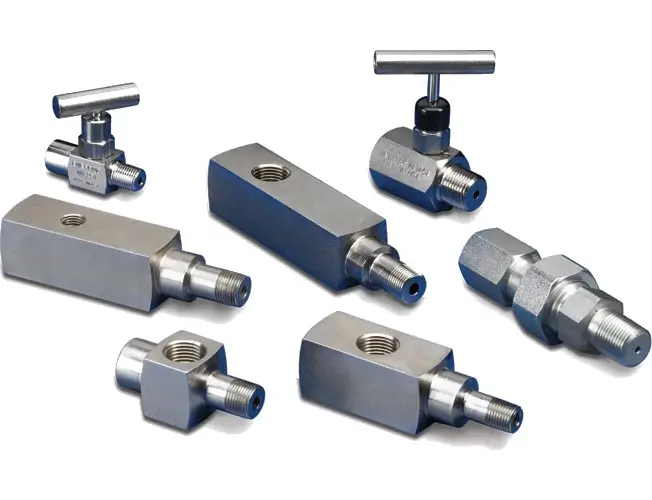

Das Manometer-Zubehör von Enerpac umfasst Adapter, Dämpfungsventile, Absperrventile und Montagezubehör für den sicheren Einbau von Manometern in 700 bar Hochdrucksysteme. Es schützt das Messwerk vor Druckstößen, erleichtert die Montage und stellt eine optimale Ableseposition sicher. Mit verschiedenen Gewinden und Anschlussvarianten lässt sich nahezu jedes Hydrauliksystem passend ausrüsten.
- Schutz vor Druckstößen durch Dämpfungs- und Nadelventile
- Einfache Montage dank GA-Manometeradapter
- Kompatibel mit gängigen NPTF-Gewinden
- Optimale Ableseposition durch Montageblöcke und Flansche
- Hohe Sicherheit durch Absperren des Manometers bei Prüf- und Servicearbeiten
Das Manometer-Zubehör von Enerpac umfasst Adapter, Dämpfungsventile, Absperrventile und Montagezubehör für den sicheren Einbau von Manometern in 700 bar Hochdrucksysteme. Es schützt das Messwerk vor Druckstößen, erleichtert die Montage und stellt eine optimale Ableseposition sicher. Mit verschiedenen Gewinden und Anschlussvarianten lässt sich nahezu jedes Hydrauliksystem passend ausrüsten.
- Schutz vor Druckstößen durch Dämpfungs- und Nadelventile
- Einfache Montage dank GA-Manometeradapter
- Kompatibel mit gängigen NPTF-Gewinden
- Optimale Ableseposition durch Montageblöcke und Flansche
- Hohe Sicherheit durch Absperren des Manometers bei Prüf- und Servicearbeiten
Informationen: Manometer-Zubehör
Das Manometer-Zubehör von Enerpac umfasst Manometeradapter, Dämpfungsventile, Absperrventile und Montagezubehör für den sicheren Einbau von Druckmanometern in Hochdruck-Hydrauliksysteme bis 700 bar.
Die GA-, NV- und V-Serie erleichtert die Montage, schützt das Manometer vor Druckstößen und ermöglicht eine optimale Ableseposition sowie das Absperren des Messgeräts bei hochzyklischen Anwendungen.
Unterschiedliche Gewindegrößen, Anschlussvarianten und Montageblöcke sorgen dafür, dass Manometer schnell und normgerecht an Pumpen, Zylindern, Ventilblöcken oder Rohrleitungen nachgerüstet werden können.
Aufbau und Funktionsprinzip
- Manometeradapter GA-Serie (z. B. GA1, GA2, GA3, GA4) mit drei Anschlüssen: das Außengewinde wird in Pumpe oder Zylinder geschraubt, die Innengewindeseite nimmt Schlauch oder Kupplung auf, der dritte Port dient zum direkten Anschluss des Manometers.
- Dämpfungsventile V-/GS-Serie (z. B. V91, V10, GS3) wirken als Snubber bzw. Auto-Damper und drosseln den Ölstrom zum Manometer, um Druckspitzen zu glätten und ein Schnappen des Zeigers zu verhindern.
- Manometer-Absperrventil NV-Serie (z. B. NV251) mit fein einstellbarer Nadel ermöglicht das Abtrennen des Manometers vom System sowie das sanfte Befüllen und Entlasten des Messvolumens – ideal bei Hochzyklus-Anwendungen.
- Montagezubehör wie GA45GC-Montageblock oder FM25NG-Flansch erlaubt die Panel- oder Frontplattenmontage von Manometern und sorgt für eine ergonomische Ableseposition.
- Alle Komponenten sind für Hochdruckhydraulik bis typischerweise 700 bar (10 000 psi) ausgelegt und besitzen präzise gefertigte NPTF-Gewinde (z. B. 1/4 in, 3/8 in, 1/2 in) für leckarme Verbindungen.
- Durch Kombination von Adapter, Dämpfungsventil und Absperrventil lässt sich jedes Manometer auf die jeweilige Anwendung (normal, pulsierend, hochzyklisch) abgestimmt installieren.
Technische Daten – Auswahl Enerpac Manometer-Zubehör
| Serie / Modell | Bauart | Funktion | Gewinde / Ports | Max. Druck (bar) |
Typische Verwendung |
|---|---|---|---|---|---|
| GA1 | Manometeradapter | Einbau eines Manometers über 3-Port-Adapter | 1/2" NPTF außen, 1/2" NPTF innen, 1/4" NPTF Manometer-Port | 700 | Standardadapter für Pumpen- oder Zylinderports mit 1/2" NPTF |
| GA3 | Manometeradapter | 3-Port-Adapter mit 1/4" NPTF Manometeranschluss | 1/4" bzw. 3/8" NPTF Kombination (innen/außen) | 700 | Kompakter Anschluss von 63 mm Manometern an kleinere Systeme |
| GA4 | Manometeradapter | Manometer- und Schlauchanschluss für 700 bar | 1/2" NPTF Manometer-Port, 3/8" NPTF Systemanschluss | 700 | Universeller Adapter für G-Serie Manometer und H700-Schläuche |
| V91 | Snubberventil | Dämpfung von Druckstößen zum Schutz des Manometers | 1/2" NPTF außen/innen | 350–700* | Reduzierung von Zeigerflattern bei pulsierenden Lasten |
| NV251 | Nadel-/Absperrventil | Fein dosierbares Befüllen und Absperren des Manometers | 1/4" NPTF Manometer-Port | 700 | Schutz des Manometers bei Hochzyklus-Anwendungen |
| GA45GC | Montageblock | Aufnahme für Manometer und Kupplung | 3/8" NPTF Außengewinde, CR-400 Kupplungsaufnahme | 700 | Panel- und Blockmontage von Manometersätzen |
*Druckbereich abhängig vom jeweiligen Dämpfungs- oder Ventiltyp; alle Komponenten sind auf den Einsatz in typischen Enerpac 700 bar Hydrauliksystemen ausgelegt.
Vorteile des Enerpac Manometer-Zubehörs
- Einfache Manometermontage durch GA-Adapter mit separatem Messport, ohne zusätzliche Bohrungen oder Sonderbauteile.
- Schutz des Manometers vor Druckstößen und Vibrationen durch Snubber- und Nadelventile, wodurch Lebensdauer und Messsicherheit steigen.
- Hohe Flexibilität dank großer Variantenvielfalt an Adaptern, Ventilen und Montagezubehör für unterschiedliche Einbausituationen.
- Saubere Systemintegration in 700 bar Hochdruckhydraulik mit genormten NPTF-Gewinden und aufeinander abgestimmten Komponenten.
- Ergonomische Ablesung durch Montageblöcke und Flansche, die das Manometer optimal im Sichtfeld des Bedieners positionieren.
- Mehr Sicherheit durch gezieltes Absperren des Manometers bei Prüf- oder Servicearbeiten und Schutz vor Überbeanspruchung.
Typische Anwendungen
- Nachrüstung von Druckmanometern an bestehenden Hydraulikaggregaten, Pressen und Hebesystemen.
- Aufbau von Manometersätzen für Enerpac Hand- und Motorpumpen, inkl. Adapter, Schlauch und Montageblock.
- Schutz empfindlicher Messgeräte in Prüfständen und hochzyklischen Werkzeughydraulik-Anwendungen.
