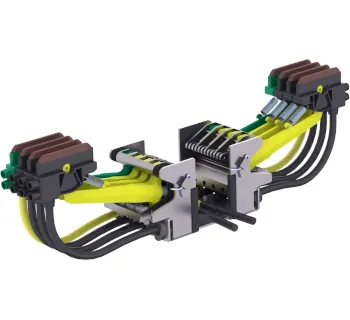

Wampfler Stromabnehmer ProShell 0831
Der Stromabnehmer ProShell 0831 von Conductix-Wampfler ist ein Doppelstromabnehmer für den Reversierbetrieb im MultiLine 0831-System (Polabstand 18 mm) und versorgt verfahrbare Verbraucher zuverlässig in beiden Fahrtrichtungen. Er ist für hohe Dynamik auf geraden Fahrwegen ausgelegt und je nach Ausführung u. a. in Polzahl sowie Leitungslänge konfigurierbar.
- Doppelstromabnehmer für Reversierbetrieb (Versorgung in обеiden Fahrtrichtungen)
- MultiLine 0831 kompatibel im ProShell-System (Polabstand 18 mm)
- Max. 160 A Strombelastung (bei Verwendung auf Kupferschienen)
- Bis 400 m/min Fahrgeschwindigkeit
- Anpresskraft 10 N für definierten Kontakt
- Seitliche Auslenkung ± 20 mm zur Toleranzaufnahme
- Varianten nach Polzahl und Leitungslänge verfügbar
ProShell
Artikel-Nr.:
Der Stromabnehmer ProShell 0831 von Conductix-Wampfler ist ein Doppelstromabnehmer für den Reversierbetrieb im MultiLine 0831-System (Polabstand 18 mm) und versorgt verfahrbare Verbraucher zuverlässig in beiden Fahrtrichtungen. Er ist für hohe Dynamik auf geraden Fahrwegen ausgelegt und je nach Ausführung u. a. in Polzahl sowie Leitungslänge konfigurierbar.
- Doppelstromabnehmer für Reversierbetrieb (Versorgung in обеiden Fahrtrichtungen)
- MultiLine 0831 kompatibel im ProShell-System (Polabstand 18 mm)
- Max. 160 A Strombelastung (bei Verwendung auf Kupferschienen)
- Bis 400 m/min Fahrgeschwindigkeit
- Anpresskraft 10 N für definierten Kontakt
- Seitliche Auslenkung ± 20 mm zur Toleranzaufnahme
- Varianten nach Polzahl und Leitungslänge verfügbar
Informationen: Stromabnehmer ProShell 0831
Der Stromabnehmer ProShell 0831 von Conductix-Wampfler ist eine Stromabnehmer-Einheit für das Schleifleitungssystem MultiLine 0831 im ProShell Tragprofilsystem. Als Doppelstromabnehmer für den Reversierbetrieb ist er für Anwendungen ausgelegt, bei denen der bewegte Verbraucher in beiden Fahrtrichtungen sicher mit Energie versorgt werden muss.
Das System arbeitet mit einem Polabstand von 18 mm und ist für hohe dynamische Belastungen in geraden Fahrwegen ausgelegt. Je nach Ausführung lässt sich der Stromabnehmer in Polzahl, Leitungslänge und der PE-Position (beidseitig konfigurierbar) an die Anwendung anpassen.
Technische Kerndaten
- Ausführung: Doppelstromabnehmer für den Reversierbetrieb (Polabstand 18 mm)
- Max. Strombelastung: 160 A (bei Verwendung auf Kupferschienen)
- Max. Fahrgeschwindigkeit: 400 m/min
- Anpresskraft: 10 N
- Seitliche Auslenkung: ± 20 mm
Einsatzbereiche
Typische Anwendungen sind gerade Verfahrwege in Lager- und Industrieumgebungen, bei denen eine zuverlässige Energie- und Datenübertragung über eine Kompakt-Schleifleitung erforderlich ist.
- Regalbediengeräte und Lagergassen (Automatiklager / Hochregallager)
- Verschiebewagen und Transferstrecken
- Krane und Kranbahnen
- Transportfahrzeuge und verfahrbare Einheiten
- Sondermaschinen mit linearem Fahrweg
Unterschiede der Varianten
Der Stromabnehmer ProShell 0831 ist in unterschiedlichen Polzahlen sowie mit variabler Leitungslänge verfügbar; zusätzlich ist die PE-Position für beide Seiten konfigurierbar.
- Polzahl: 3-, 4- und 5-polig
- Leitungslänge: 0.5 m bis 10 m
Variantenübersicht
| Ausführung | Polzahl | ProShell | Typ | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|
| 0831 4P2PE 80A16 REV B | 2 x 4 | 0831 | Standardreihe | ca. 10.5 kg | 08-S265-2258 |
| 0831 5P2PE 80A16 REV B | 2 x 5 | 0831 | Standardreihe | ca. 11.5 kg | 08-S265-2266 |
Bild zur Einordnung
Sicherheitsaspekte
Die Kombination aus MultiLine 0831 und ProShell ist für gerade Verfahrwege vorgesehen; das MultiLine-Programm ist als berührungsgeschütztes Kompaktsystem ausgeführt und wird typischerweise in Innenanlagen sowie wettergeschützten Außenanlagen eingesetzt.
Passende Artikel/Zubehör
Für ein vollständiges System aus ProShell und MultiLine 0831 werden je nach Anlagenlayout ergänzende Komponenten wie Schleifleitungsschienen, Grundmodule, Schienenhalter, Systemhalter sowie weiteres ProShell Zubehör verwendet.
Typenseite mit Varianten und Konfigurationsoptionen: https://www.tomanro.de/3936-Wampfler_Stromabnehmer_ProShell_0831-Typen
Systemübersicht zur Kompakt-Schleifleitung für Energie- und Datenübertragung: https://www.tomanro.de/341-MultiLine_0831-Gruppe
Passende Schleifleitungsschienen als Basis der Stromschiene: https://www.tomanro.de/3871-Wampfler_MultiLine_Schleifleitungsschienen-Typen
Basis-Komponentenpaket für den ProShell-Aufbau je Fahrweg: https://www.tomanro.de/3929-Wampfler_Grundmodul_fuer_MultiLine_0831-Typen
Systemhalterung zur Aufnahme und Positionierung der Schleifleitung im ProShell-Profil: https://www.tomanro.de/3931-Wampfler_Schienenhalter_fuer_Proshell-Typen
Befestigung des ProShell-Tragprofils an Stehern oder Konsolen: https://www.tomanro.de/3932-Wampfler_Systemhalter-Typen
Erweiterung des Fahrwegs über passende Tragprofile und Verbinder: https://www.tomanro.de/3928-Wampfler_Ausbaumodule-Typen
Ergänzende Komponenten wie Fixpunkte, Endkappen und weiteres Systemzubehör: https://www.tomanro.de/3937-Wampfler_Zubehoer_ProShell-Typen
