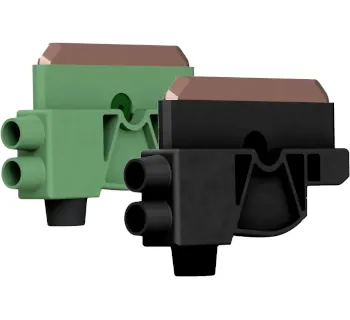

Wampfler Stromabnehmerkopf 80 A

Der Stromabnehmerkopf 80 A von Conductix-Wampfler ist ein austauschbarer Schleifkontakt für Stromabnehmer im Schleifleitungssystem 0831. Er greift in die Schleifleitungsschiene ein und überträgt den Strom über die Kontaktstelle an den am Fahrzeug montierten Stromabnehmer.

Der Stromabnehmer wird am bewegten Teil (z. B. RBG / Verschiebewagen) über die Befestigungsbohrungen der Stromabnehmereinheit am Fahrzeug verschraubt; PE-Stromabnehmer und PH-Stromabnehmer sind dabei immer als Doppelstromabnehmer ausgeführt.

Einsatzbereiche

Stromabnehmerköpfe werden dort eingesetzt, wo bewegliche Verbraucher entlang eines Fahrwegs dauerhaft und sicher mit Energie versorgt werden müssen.

• Regalbediengeräte (RBG) und Shuttle-/Transferlösungen
• Verschiebewagen in Lager- und Intralogistikanlagen
• Krananlagen und verfahrbare Hebezeuge mit Schleifleitung
• Fördertechnik und lineare Verfahreinheiten
• Maschinen- und Anlagenbau mit beweglichen Verbrauchern

Unterschiede der Varianten

Die Varianten unterscheiden sich nach Funktion: Phase (PH) oder Schutzleiter (PE). Beide Varianten sind als Polzahl 1 ausgeführt und werden passend zur jeweiligen Stromabnehmereinheit ausgewählt.

Technische Kerndaten

• Nennstrom: 80 A
• Polzahl: 1
• Werkstoff: Kupfer-Graphit
• Länge: 80 mm
• Gewicht: ca. 0.09 kg

Kompatibilität

Laut Angabe sind die Stromabnehmerköpfe für Stromabnehmer 083106-... und 083107-... vorgesehen.

Montagehinweise

Der Stromabnehmer (bzw. die Stromabnehmereinheit) wird am bewegten Verbraucher über die vorhandenen Befestigungsbohrungen verschraubt. Bei PE und PH ist zu beachten, dass diese laut Angabe als Doppelstromabnehmer ausgeführt sind und entsprechend passend zur Ausführung ersetzt werden.

Passende Artikel/Zubehör

Sinnvolle Ergänzungen sind die passenden Stromabnehmer (für System 0831) sowie weitere Komponenten aus dem ProShell Tragprofilsystem, abhängig vom Anlagenlayout und der Befestigungssituation.
