Wampfler Ausbaumodule

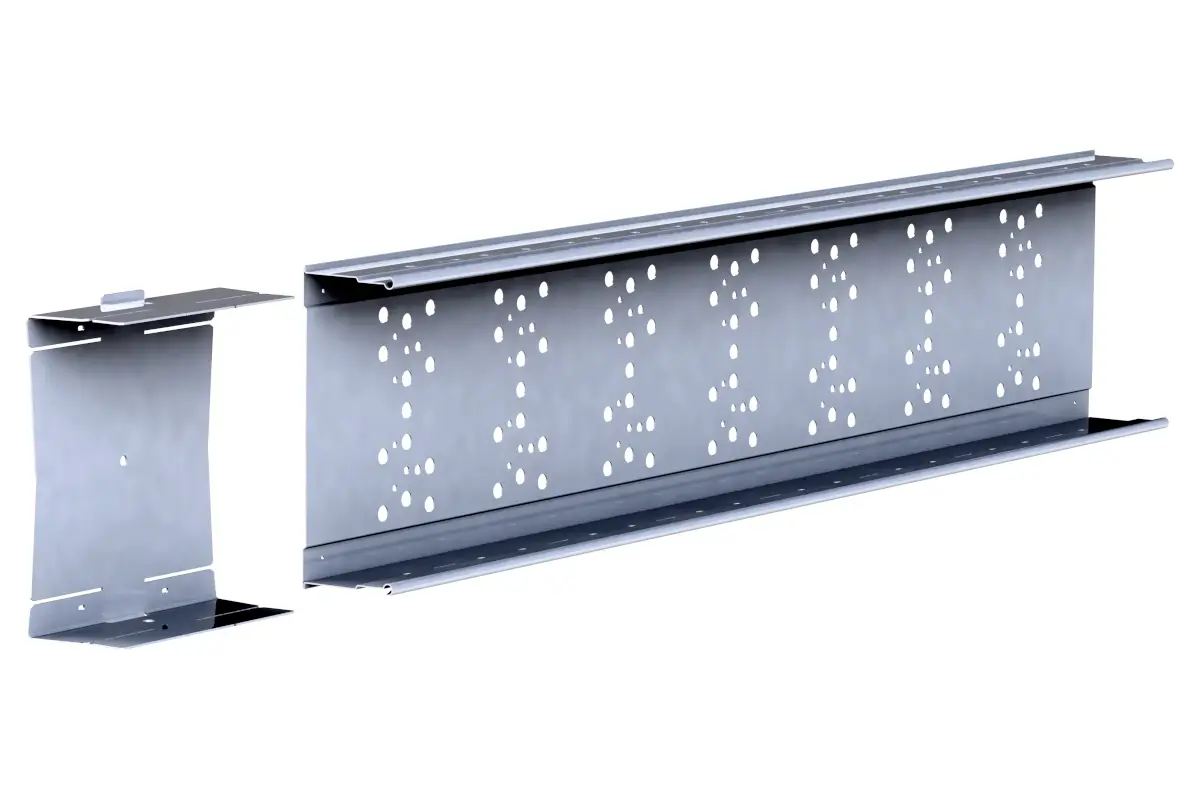

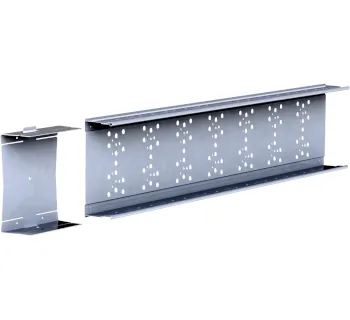

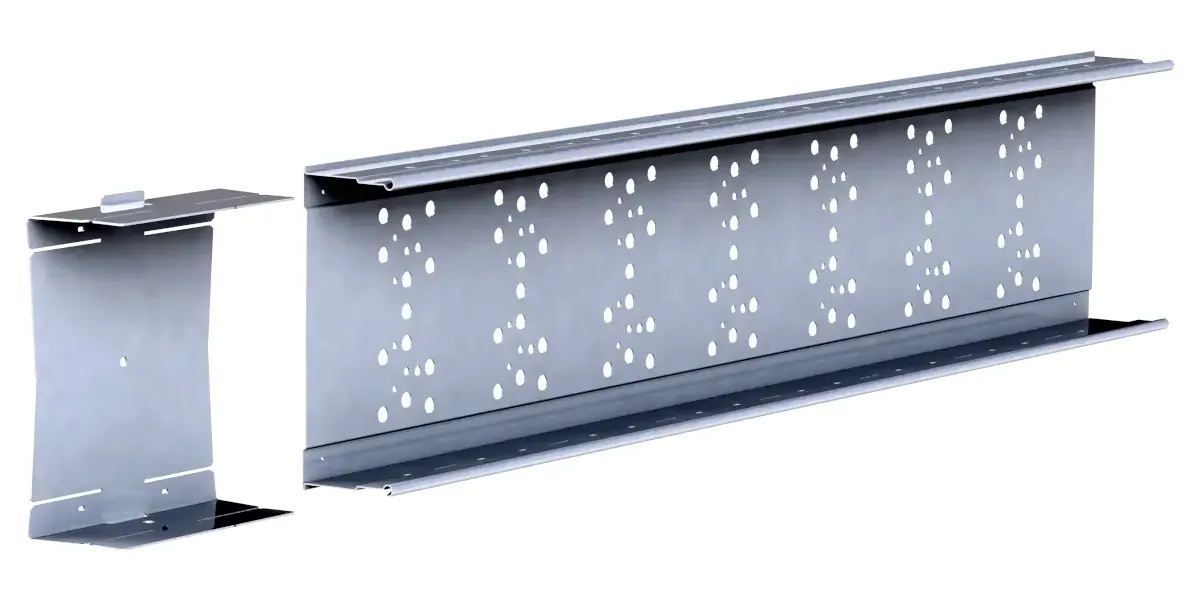

Die Conductix-Wampfler Ausbaumodule bestehen aus Tragprofilen inklusive Verbindungsstücken und dienen zur modularen Verlängerung des ProShell Tragprofilsystems. Die Montage erfolgt an der Verbinderlasche des Einspeisesegments und erweitert die Strecke bedarfsgerecht.
- Modulare Streckenerweiterung für das ProShell Tragprofilsystem
- Lieferumfang: Tragprofile inkl. Verbinder / Verbindungsstücke
- Stahl-Rollformprofil mit abgerundeter Schutzkante
- Verzinkt für Korrosionsschutz
- Varianten für ProShell 128 und ProShell 206 verfügbar
- Unterstützt schnelle, flexible Nachrüstung durch Modulkonzept
- Für Potentialausgleich vorbereitet (systemseitig)
Artikel-Nr.:
Die Conductix-Wampfler Ausbaumodule bestehen aus Tragprofilen inklusive Verbindungsstücken und dienen zur modularen Verlängerung des ProShell Tragprofilsystems. Die Montage erfolgt an der Verbinderlasche des Einspeisesegments und erweitert die Strecke bedarfsgerecht.
- Modulare Streckenerweiterung für das ProShell Tragprofilsystem
- Lieferumfang: Tragprofile inkl. Verbinder / Verbindungsstücke
- Stahl-Rollformprofil mit abgerundeter Schutzkante
- Verzinkt für Korrosionsschutz
- Varianten für ProShell 128 und ProShell 206 verfügbar
- Unterstützt schnelle, flexible Nachrüstung durch Modulkonzept
- Für Potentialausgleich vorbereitet (systemseitig)
Informationen: Ausbaumodule
Produktbeschreibung
Die Ausbaumodule bestehen aus Tragprofilen inklusive ihrer Verbindungsstücke und dienen als Streckenmaterial zur modularen Erweiterung des ProShell Tragprofilsystems.
Die Montage erfolgt an der Verbinderlasche des Einspeisesegments; damit wird die Anlage bedarfsgerecht verlängert.
Einsatzbereiche
- Modulare Systemerweiterung für ProShell als Unterkonstruktion von Schleifleitungssystemen (SinglePowerLine 0812 / MultiLine 0831).
- Anwendungen zur Energieversorgung von Regalbediengeräten, Verschiebewagen und vergleichbaren Systemen mit geradem Bahnverlauf.
- Integration in Lager- und Logistikanwendungen als robuste Trägerstruktur für Conductix-Wampfler Schleifleitungen.
Technische Ausführung
| Systemzuordnung | ProShell Tragprofilsystem |
|---|---|
| Lieferprinzip | Modulkonzept mit Grundmodul (Einspeisung), Ausbaumodulen (Strecke) und Zubehör (Schnittstelle zur Struktur) |
| Bestandteile | Tragprofile inkl. Verbinder / Verbindungsstücke |
| Werkstoff / Ausführung | Verwindungssteifes Rollformprofil aus Stahl mit abgerundeter Schutzkante |
| Korrosionsschutz | Verzinkt |
| Sicherheits-/Schutzkonzept | Abgerundete Systemkanten für passiven Verletzungsschutz (BG-konforme Ausführung laut Systembeschreibung) |
| Erweiterbarkeit | Hohe Flexibilität und einfache Nachrüstung durch modulare Streckenbausteine |
| Potentialausgleich | System ist für Potentialausgleich vorbereitet |
Unterschiede der Varianten
Die Ausbaumodule sind für unterschiedliche ProShell-Varianten verfügbar (z. B. ProShell 128 und ProShell 206) und werden in verschiedenen Pack-/Ausbaustufen angeboten.
Artikelübersicht
| Produktbezeichnung | ProShell | Artikel-Nr. | Gewicht (ca.) | Qualitätsmerkmal |
|---|---|---|---|---|
| PROSHELL128 0800 2M | 128 | 080043-4311-1-1-C2 | 3.9 kg | inkl. Verbinder |
| PROSHELL128 0800 8M | 128 | 080043-4311-4-1-C2 | 16.5 kg | inkl. Verbinder |
| PROSHELL128 0800 32M | 128 | 080043-4311-4-1-C8 | 66 kg | inkl. Verbinder |
| PROSHELL128 0800 256M | 128 | 080043-4311-4-1-C64 | 528 kg | inkl. Verbinder |
| PROSHELL206 0800 2M | 206 | 080043-4121-1-1-C2 | 6.8 kg | inkl. Verbinder |
| PROSHELL206 0800 8M | 206 | 080043-4121-4-1-C2 | 23.9 kg | inkl. Verbinder |
| PROSHELL206 0800 32M | 206 | 080043-4121-4-1-C8 | 95.5 kg | inkl. Verbinder |
| PROSHELL206 0800 192M | 206 | 080043-4121-4-1-C48 | 573.2 kg | inkl. Verbinder |
Montagehinweise
- Tragprofil in die Systemhalter an den Konsolen einlegen.
- Das Tragprofil an der integrierten Verbinderlasche am Ende des Einspeisesegments ausrichten und aufschieben.
- Zur besseren Handhabung das Montagewerkzeug verwenden (Hinweis: Verwendung des Montagewerkzeugs 08-V015-0482; empfohlenes mitgeliefertes Montagewerkzeug 08-V015-0483).
- Bei Nutzung des Montagewerkzeugs: längere Zapfen nach oben, in die Bohrungen am oberen Rand des Tragprofils einfädeln; mit Gummihammer an den überstehenden Flanken das Profil einklopfen.
- Für weitere Strecken: Verbinder mit Gummihammer auf das Profilende aufschieben (Position der Verbinderzungen beachten), Profil in den Systemhalter einlegen und mithilfe des Montagewerkzeugs auf den Verbinder schieben.
Passende Artikel/Zubehör
- Grundmodule mit Einspeisung (Basis für die Streckenverlängerung mit Ausbaumodulen)
- Schienenhalter / Systemhalter (Aufnahme und Fixierung der Tragprofile und Schleifleitungen)
- Konsolen und Montageadapter (Schnittstelle zur kundenseitigen Struktur)
- Stromabnehmereinheiten (Systemkomponente für die Energieübertragung im ProShell-Verbund)
- Zubehör und Werkzeuge (u. a. Montagewerkzeug für die Profilmontage)
Systemübersicht und passende Komponenten.
https://www.tomanro.de/346-ProShell_Tragprofilsystem-GruppeAlle Varianten und Montageinfos im Überblick.
https://www.tomanro.de/3928-Wampfler_Ausbaumodule-TypenGrundmodul mit Einspeisung für MultiLine.
https://www.tomanro.de/3929-Wampfler_Grundmodule_MultiLine_0831-TypenGrundmodul mit Einspeisung für SinglePowerLine.
https://www.tomanro.de/3930-Wampfler_Grundmodule_SinglePowerLine_0812-TypenKomponenten zur Aufnahme der Schleifleitung.
https://www.tomanro.de/3931-Wampfler_Schienenhalter-TypenTragprofilaufnahme und Systembefestigung.
https://www.tomanro.de/3932-Wampfler_Systemhalter-TypenSchnittstelle zur kundenseitigen Struktur.
https://www.tomanro.de/3933-Wampfler_Montageadapter-TypenTrag- und Befestigungselemente für ProShell.
https://www.tomanro.de/3934-Wampfler_Konsolen-TypenSystemkomponenten für die Energieübertragung.
https://www.tomanro.de/3935-Wampfler_Stromabnehmereinheiten-TypenErgänzende Komponenten und Optionen.
https://www.tomanro.de/3937-Wampfler_Zubehoer-TypenHilfsmittel für Montage und Handling.
https://www.tomanro.de/3939-Wampfler_Werkzeuge-TypenSystembeschreibung, Modulkonzept und Programmübersicht.
https://www.tomanro.de/pdf/KAT0800-0003.pdfKurzübersicht zum Typ Ausbaumodule.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Wampfler-Ausbaumodule.pdfMontage der Ausbaumodule
Tragprofil auf die Einspeisung schieben

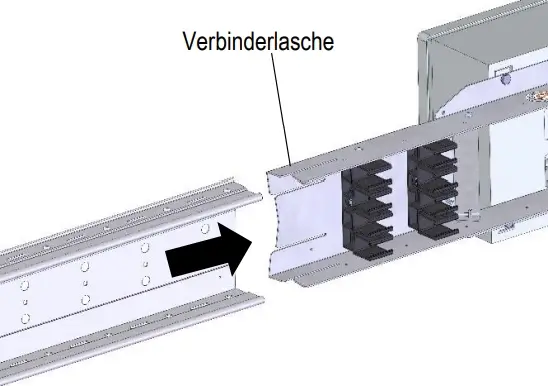

Am Ende eines Einspeisesegments ist eine Verbinderlasche integriert, an der ein Tragprofil direkt an das Einspeisesegment montiert werden kann. Das Tragprofil wird zuerst in die Systemhalter an den Konsolen eingelegt.
Verwendung des Montagewerkzeugs (08-V015-0482)

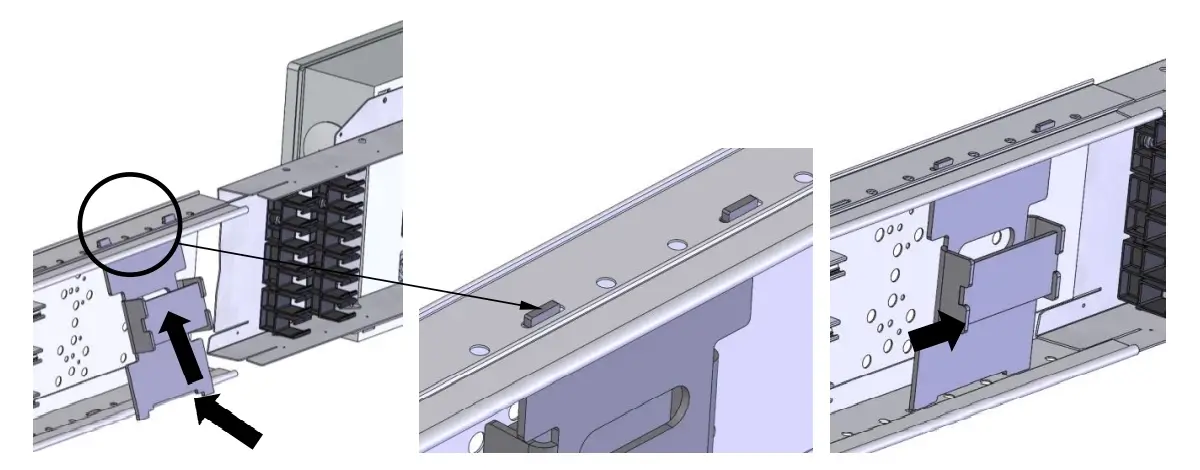

Zur besseren Handhabung empfehlen wir, das mitgelieferte Montagewerkzeug (08-V015-0483) zu verwenden. Die längeren Zapfen des Werkzeugs befinden sich oben. Sie werden an den Bohrungen am oberen Rand des Tragprofils eingefädelt. Mithilfe eines Gummihammers kann an den überstehenden Flanken des Montagewerkzeugs das Tragprofil eingeklopft werden.
Verbinder und Tragprofile montieren

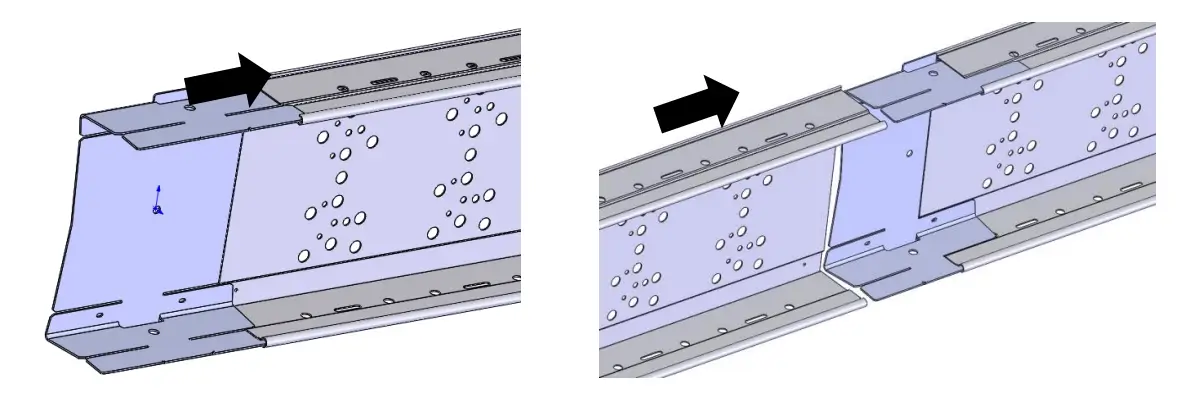

Danach können weitere Tragprofile montiert werden. Zuerst wird ein Verbinder an das Ende des Tragprofils mithilfe eines Gummihammers aufgeschoben. Dabei auf die Position der Verbinderzungen achten. Danach wird das Tragprofil in den Systemhalter eingelegt und mithilfe des Montagewerkzeugs auf den Verbinder geschoben.
