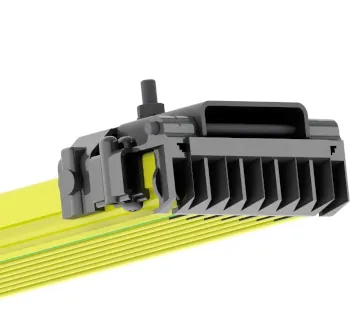

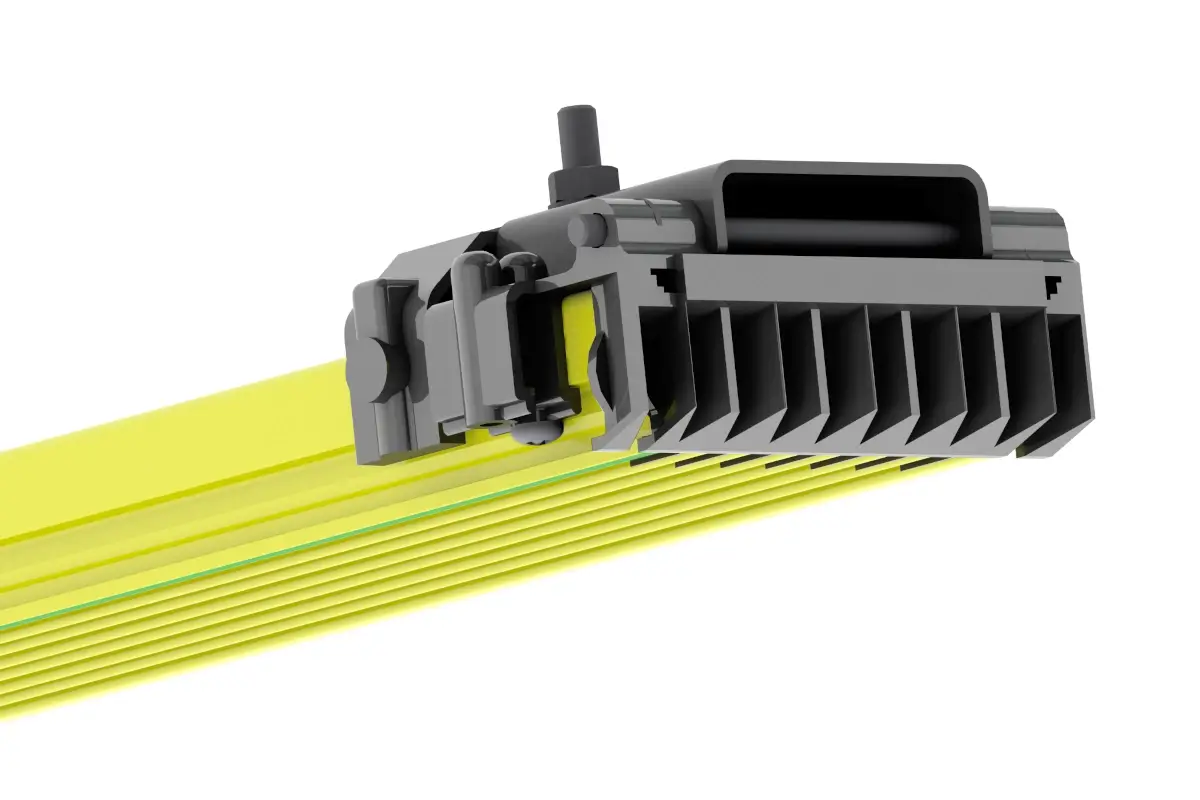

Wampfler Endkappen 083172-...
Die Conductix-Wampfler Endkappen 083172-... sind Endabschlüsse für MultiLine 0831 und werden bei Überfahrten eingesetzt, um die offenen Schienenenden gegen Berühren zu schützen und Verletzungs- sowie Stromschlagrisiken zu reduzieren. Im Unterschied zu 083171-... stoppen sie den Stromabnehmer nicht, sondern zentrieren ihn bei Überfahrten bis zu einem maximalen Seiten- und Höhenversatz ±3 mm (nicht verwendbar mit Stromabnehmer 083102 und 083103).
- Für Überfahrten – Endkappe speziell für Übergänge im MultiLine 0831-System
- Berührungsschutz – schützt offene Schienenenden
- Zentrierfunktion – führt den Stromabnehmer bei Überfahrten
- Toleranzausgleich – Zentrierung bis ±3 mm Seiten- und Höhenversatz
- Keine Stop-Funktion – Stromabnehmer wird nicht gestoppt (Unterschied zu 083171-...)
- Polzahl-Varianten – für 3, 4, 5 Pole
- Kompatibilitätshinweis – nicht nutzbar mit 083102 und 083103
Artikel-Nr.:
Die Conductix-Wampfler Endkappen 083172-... sind Endabschlüsse für MultiLine 0831 und werden bei Überfahrten eingesetzt, um die offenen Schienenenden gegen Berühren zu schützen und Verletzungs- sowie Stromschlagrisiken zu reduzieren. Im Unterschied zu 083171-... stoppen sie den Stromabnehmer nicht, sondern zentrieren ihn bei Überfahrten bis zu einem maximalen Seiten- und Höhenversatz ±3 mm (nicht verwendbar mit Stromabnehmer 083102 und 083103).
- Für Überfahrten – Endkappe speziell für Übergänge im MultiLine 0831-System
- Berührungsschutz – schützt offene Schienenenden
- Zentrierfunktion – führt den Stromabnehmer bei Überfahrten
- Toleranzausgleich – Zentrierung bis ±3 mm Seiten- und Höhenversatz
- Keine Stop-Funktion – Stromabnehmer wird nicht gestoppt (Unterschied zu 083171-...)
- Polzahl-Varianten – für 3, 4, 5 Pole
- Kompatibilitätshinweis – nicht nutzbar mit 083102 und 083103
Informationen: Endkappen 083172-...
Die Conductix-Wampfler Endkappen 083172-... sind Endabschlüsse für die MultiLine 0831-Schleifleitung und werden speziell für Überfahrten eingesetzt. Sie schützen die offenen Schienenenden zuverlässig gegen Berühren und reduzieren dadurch das Risiko von elektrischem Schlag sowie Verletzungen an scharfen Kanten.
Im Gegensatz zur Endkappe 083171-... stoppt die Endkappe 083172-... den Stromabnehmer nicht. Stattdessen zentriert sie den Stromabnehmer bei Überfahrten bis zu einem maximalen Seiten- und Höhenversatz von ±3 mm.
Zur Montage wird die Endkappe über das Ende der Schleifleitungsschiene gesteckt und mit den beiliegenden Schrauben gesichert.
Einsatzbereiche
- Fördertechnik und Intralogistik (z. B. Förderstrecken, Regalbediengeräte) mit Überfahrten
- Automatisierte Lager und wettergeschützte Außenanlagen mit geraden Verfahrwegen der MultiLine 0831
- Anlagen, in denen ein zentrierter Übergang des Stromabnehmers über Schienenenden erforderlich ist
Unterschiede der Varianten
Die Ausführung wird über die Polzahl der MultiLine-Schleifleitung gewählt: 3-polig, 4-polig oder 5-polig. Alle Varianten sind als L=74 mm-Ausführung ausgeführt und für Überfahrten vorgesehen.
Sicherheitsaspekte
- Berührungsschutz am offenen Schienenende zur Reduzierung von Stromschlagrisiken
- Schutz vor Verletzungen an scharfen Kanten am Schienenabschluss
Hinweise zur Anwendung
- Nicht in Verbindung mit Stromabnehmer 083102 und 083103 verwendbar.
- Für Überfahrten: Zentrierung des Stromabnehmers bis max. ±3 mm Seiten- und Höhenversatz.
Typenübersicht (Ausführungen)
| Ausführung | Polzahl | Gewicht | Artikel-Nr. |
|---|---|---|---|
| Endkappe für Überfahrten, L=74 mm | 3 | 0.16 kg | 083172-3 |
| Endkappe für Überfahrten, L=74 mm | 4 | 0.20 kg | 083172-4 |
| Endkappe für Überfahrten, L=74 mm | 5 | 0.24 kg | 083172-5 |
Passende Artikel/Zubehör
- Endkappen 083171-... als Endkappe mit Stop-Funktion (wenn ein Stoppen des Stromabnehmers gewünscht ist)
- Endeinspeisung 083153-... zur Einspeisung am Schienenende
- Streckeneinspeisung 083151-... zur Einspeisung entlang der Strecke
- Streckeneinspeisung 083152-... zur Einspeisung entlang der Strecke
- Streckeneinspeisungen 083154-... für weitere Einspeisevarianten
