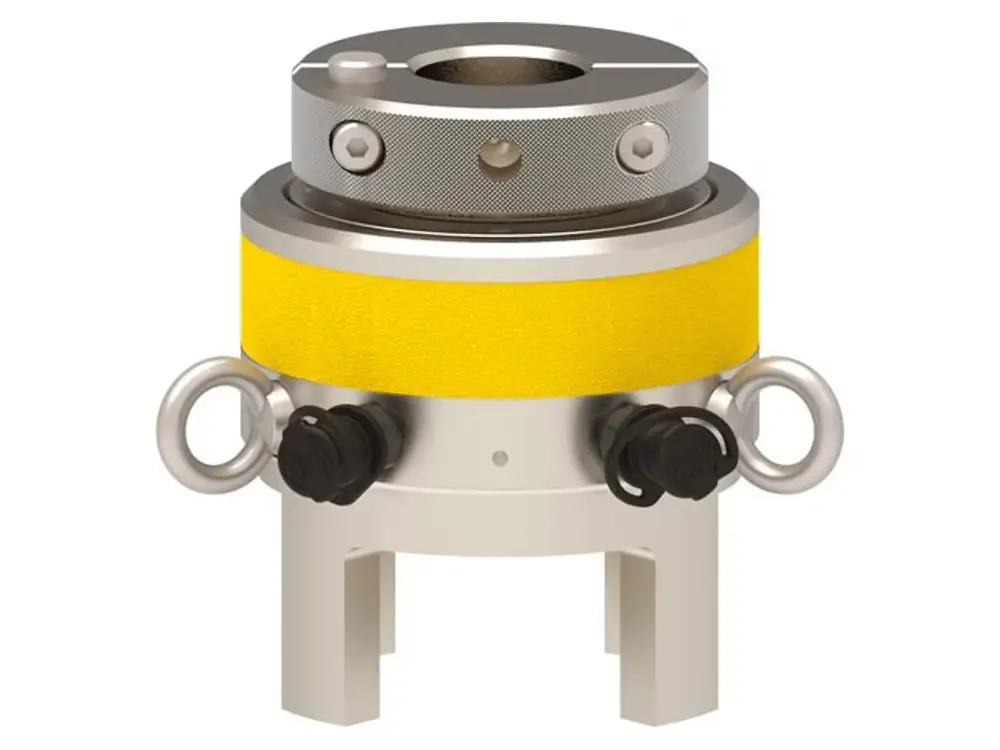

Enerpac Unterwasser-Vorspannzylinder EAJ

Die Unterwasser-Vorspannzylinder EAJ (Aquajack®) von Enerpac sind speziell für anspruchsvolle Unterwassereinsätze entwickelt. Die kompakten, robusten Schraubenvorspannwerkzeuge bieten einen langen Kolbenhub und ermöglichen eine präzise, reproduzierbare Vorspannkraft an Bolzenverbindungen – selbst bei schlechten Sichtverhältnissen und begrenztem Arbeitsraum.

Die Kombination aus kompakter Bauform, langen Hublängen, der einzigartigen Split Nut®-Schnellspannmutter und einem maximalen Betriebsdruck von 1500 bar macht die EAJ-Serie zu einer der wirtschaftlichsten Lösungen für das Unterwasser-Vorspannen von Bolzen und Stehbolzen an Flanschen in der Offshore-, Öl- und Gasindustrie.

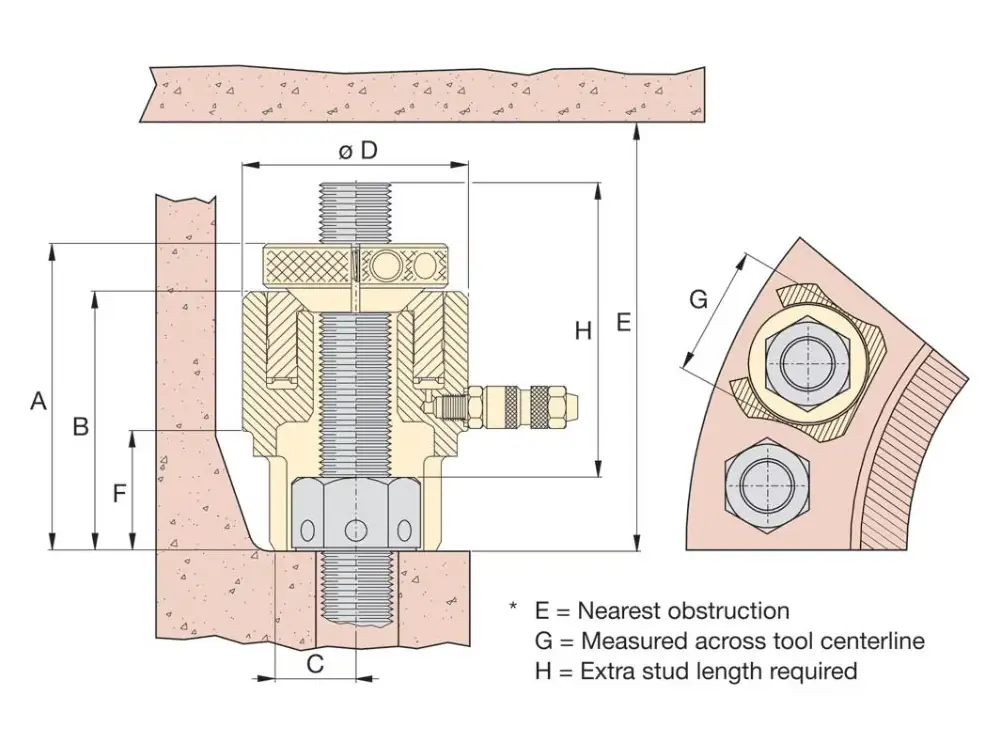

Aufbau und Funktionsprinzip der EAJ-Serie

Ein EAJ-Unterwasser-Vorspannzylinder besteht aus einer druckfesten Druckmessdose (Load Cell), einer Brücke, einem Gewindeeinsatz und der charakteristischen Split Nut®-Schnellspannmutter. Der Bolzen wird axial über den Zylinder gespannt, während die vorhandene Mutter als Widerlager dient. Nach dem Vorspannen wird die Mutter im gespannten Zustand angezogen, sodass nach Druckentlastung die gewünschte Vorspannkraft anliegt.

• Kompakte Bauform – erleichtert das Positionieren des Werkzeugs unter Wasser und ermöglicht den Einsatz an dicht beieinanderliegenden Bolzen.
• Langer Kolbenhub – erlaubt das Vorspannen langer Bolzen und kompensiert Fertigungstoleranzen oder Fehlausrichtungen.
• Split Nut®-Schnellspannmutter – zweigeteilte Mutter zur schnellen Montage und Demontage, auch bei langen Bolzen oder leicht beschädigten Gewinden.
• Schnellkupplungen – für eine schnelle und einfache Schlauchverbindung, auch mit dicken Taucherhandschuhen bedienbar.
• Sichtbare Kolbenhub-Anzeige – unterstützt das präzise Arbeiten und verhindert unbeabsichtigten Überhub.
• Korrosionsbeständige Oberflächen – ausgelegt für dauerhafte Einsätze in Meerwasser-Umgebungen.

Technische Kenndaten der Unterwasser-Vorspannzylinder EAJ

Die EAJ-Serie deckt je nach Modell einen Bolzengrößenbereich von etwa M20 bis M90 (ca. 3/4 Zoll bis 3.1/2 Zoll) ab und ist auf einen maximalen Betriebsdruck von 1500 bar ausgelegt. Nachfolgend einige typische Modellbeispiele:

Je nach Modell unterscheidet sich die effektive Kolbenfläche und damit die erreichbare Lastkapazität. Die Zuordnung von Werkzeugdruck und Bolzenlast erfolgt über die von Enerpac bereitgestellten Subsea Bolt Tensioning Data Sheets, die für jede Flanschverbindung kundenspezifisch erstellt werden.

Einsatzbereiche der Unterwasser-Vorspannzylinder EAJ

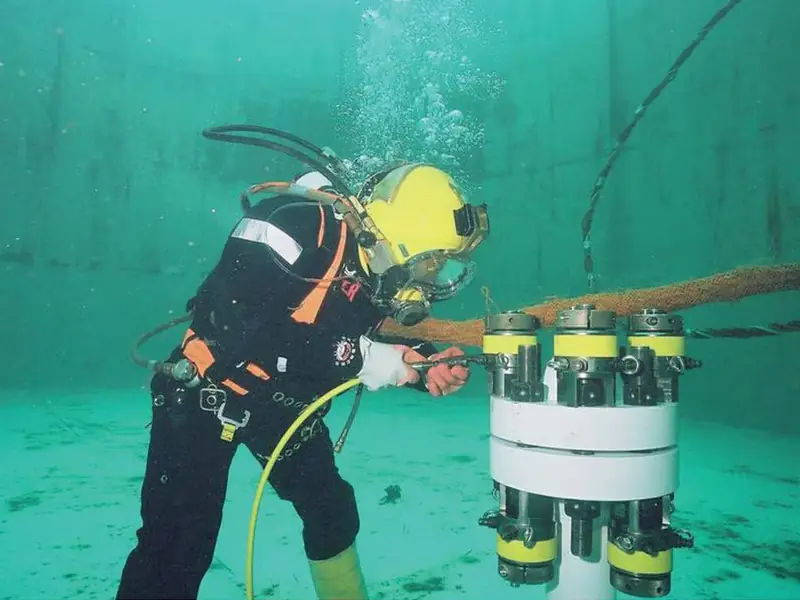

Die Aquajack® EAJ-Werkzeuge sind für Unterwasserarbeiten konzipiert, bei denen Flanschverbindungen unter hohen Drücken und rauem Seegang sicher vorgespannt werden müssen. Typische Einsatzbereiche:

• Offshore-Öl- und Gasplattformen – Unterwasserflansche an Pipelines, Manifolds, Christmas Trees und Verteilern.
• Subsea-Pipelines – Vorspannen von Rohrverbindungen und Reparaturklemmen in großen Wassertiefen.
• Unterwasser-Konstruktionen – Verbindungen an Templates, Jackets, Unterwasserfundamenten und Verankerungssystemen.
• FPSO- und Schwimmplattformen – Flanschverbindungen an Steigleitungen, Riser-Systemen und Unterwasser-Ventilstationen.
• Service & Intervention – Instandhaltung, Nachziehen und kontrolliertes Lösen kritischer Unterwasserverbindungen im Rahmen von Inspektionen und Reparatureinsätzen.

Dank der kompakten Bauweise lassen sich die EAJ-Werkzeuge bei eingeschränkter Sicht und begrenztem Platz gut positionieren, was die Arbeitszeit für Taucher oder ROV-gestützte Einsätze deutlich reduziert.

Unterschiede der Varianten & Auswahlkriterien

Innerhalb der EAJ-Serie unterscheiden sich die Modelle im Wesentlichen durch Bolzendurchmesserbereich, Kolbenfläche, Baugröße und damit durch die maximal erreichbare Vorspannkraft. Für die Auswahl sind insbesondere folgende Punkte entscheidend:

• Bolzendurchmesser und Gewinde – das gewählte EAJ-Modell muss den vorhandenen Bolzendurchmesser (metrisch oder zöllig) abdecken; passende Gewindeeinsätze stehen für die gängigen Gewindenormen zur Verfügung.
• Erforderliche Vorspannkraft – auf Basis der Flanschberechnung (z.B. nach einschlägigen Flanschnormen) ist das Modell zu wählen, das die geforderte Last bei maximal 1500 bar sicher bereitstellen kann.
• Bolzenüberstand – es muss ausreichend freier Gewindeüberstand vorhanden sein, damit Split Nut®, Gewindeeinsatz und Mutter sicher arbeiten können.
• Bauraum am Flansch – Radien, Nachbarbolzen und Anbauteile bestimmen, ob ein bestimmtes Modell Platz findet oder ob gegebenenfalls andere Vorspannsysteme (z.B. Topside-Vorspannzylinder GT/HM/PGT) eingesetzt werden müssen.
• Arbeitsumgebung – Wassertiefe, Medien, Strömung und Zugang (Taucher, ROV) beeinflussen die praktische Handhabung und damit die Modellwahl.

Enerpac stellt für jedes Projekt spezifische Data Sheets bereit, in denen Flanschdaten, Bolzendaten und der erforderliche Werkzeugdruck zur Erreichung der geforderten Vorspannkraft hinterlegt sind – diese sollten bei der Werkzeugauswahl stets berücksichtigt werden.

Häufige Fehler bei Auswahl und Anwendung

Trotz durchdachter Konstruktion können bei der Anwendung von Unterwasser-Vorspannzylindern EAJ typische Fehler auftreten, die die Sicherheit oder die erzielte Vorspannkraft beeinträchtigen:

• Unzureichender Bolzenüberstand – wenn Split Nut® und Ansatzstück nicht vollständig greifen, besteht Gefahr von Gewindeschäden oder unvollständiger Vorspannung.
• Falsches Gewinde bzw. falscher Adapter – ein nicht passender Gewindeeinsatz kann zu Verklemmen, Beschädigung und im Extremfall zu Auszug des Bolzens führen.
• Fehlerhafte Druck–Last-Zuordnung – Verwendung falscher Tabellen oder Nichtbeachtung der Modellspezifikationen kann zu Unter- oder Übervorspannung führen.
• Überhub – Missachtung der Kolbenhub-Anzeige kann dazu führen, dass der Zylinder auf die Brücke oder anstehende Bauteile aufläuft.
• Ungeeignete Hydraulikkomponenten – Pumpen, Schläuche oder Kupplungen mit unzureichender Druckstufe oder falschem Medium (z.B. nicht wasserkompatibel) können zu Leckagen und Funktionsstörungen führen.
• Unvollständige Entlüftung – Luft in der Hydraulikleitung führt zu kompressiblem Verhalten, ungleichmäßigen Verläufen und erschwert die exakte Druck–Last-Einstellung.
• Mangelnde Dokumentation – fehlende Aufzeichnungen über Druck, Hub, Reihenfolge und Flanschzustand machen eine spätere Bewertung der Verbindungsqualität schwierig.

Eine klare, schriftlich fixierte Vorspannprozedur (inklusive Prüf- und Kontrollschritten) ist daher bei Unterwasseranwendungen zwingend zu empfehlen.

Sicherheitsaspekte & Normen bei Unterwassereinsätzen

Die EAJ-Unterwasser-Vorspannzylinder werden in Umgebungen eingesetzt, in denen sowohl Hochdruckhydraulik als auch Taucher- bzw. ROV-Arbeiten beteiligt sind. Dadurch ergeben sich erweiterte Anforderungen an die Sicherheitsorganisation:

• Hydrauliksicherheit – alle Komponenten (Pumpe, Schläuche, Kupplungen, EAJ-Zylinder) müssen für mindestens 1500 bar ausgelegt sein und über geeignete Sicherheitsfaktoren verfügen; Sichtkontrolle vor jedem Einsatz ist Pflicht.
• Arbeits- und Tauchsicherheit – die Arbeiten sind nach den gültigen HSE-, IMCA- oder vergleichbaren Firmennormen zu planen; Notfall- und Kommunikationskonzepte sind festzulegen.
• Gefahrenbereich absichern – im Wirkbereich der unter Druck stehenden Vorspannwerkzeuge dürfen sich keine unbeteiligten Taucher oder Gegenstände aufhalten.
• Richtlinien & Flanschnormen – die Bemessung der Vorspannkräfte muss sich an geltenden Flanschnormen und anlagenspezifischen Regelwerken orientieren (z.B. ANSI-, API- oder Kompaktflansche).
• Regelmäßige Prüfung und Kalibrierung – Pumpe, Manometer und Vorspannzylinder sind in definierten Intervallen zu prüfen und zu kalibrieren; die Ergebnisse sind zu dokumentieren.
• Geschultes Personal – nur qualifizierte Fachkräfte mit Erfahrung in Unterwasser-Hydraulik und Vorspanntechnik dürfen die EAJ-Serie einsetzen.

Neben Herstellervorgaben sind stets die betrieblichen Spezifikationen des Betreibers und die gesetzlichen Vorschriften des jeweiligen Einsatzgebietes einzuhalten.
