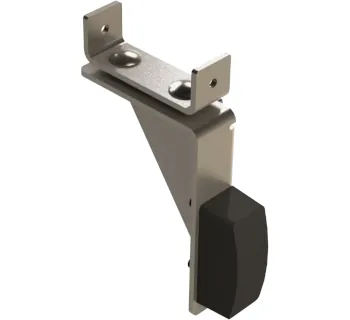

Wampfler Endanschlag - außenliegend
Der Endanschlag – außenliegend von Conductix-Wampfler ist eine zusätzliche, außen montierte Endbegrenzung für C-Schienen im Programm 1400. Er wird insbesondere empfohlen, wenn Traversenwagen bzw. Transporthänger mit hoher Geschwindigkeit in die Endlage einfahren, um Scherkräfte in den Pendelbolzen zu vermeiden.
- Außenliegende Endbegrenzung: zusätzliche Absicherung am Schienenende
- Für hohe Aufprallenergie: empfohlen bei schnellen Fahrbewegungen von Traversenwagen / Transporthängern
- Schont Systemteile: reduziert kritische Scherkräfte in Pendelbolzen
- System 1400: passend für C-Schienen im Programm
- Ein Artikel: 140701 für 40 x 40 bis 80 x 80
- Gewicht: ca. 0.83 kg
Länge
Artikel-Nr.:
Der Endanschlag – außenliegend von Conductix-Wampfler ist eine zusätzliche, außen montierte Endbegrenzung für C-Schienen im Programm 1400. Er wird insbesondere empfohlen, wenn Traversenwagen bzw. Transporthänger mit hoher Geschwindigkeit in die Endlage einfahren, um Scherkräfte in den Pendelbolzen zu vermeiden.
- Außenliegende Endbegrenzung: zusätzliche Absicherung am Schienenende
- Für hohe Aufprallenergie: empfohlen bei schnellen Fahrbewegungen von Traversenwagen / Transporthängern
- Schont Systemteile: reduziert kritische Scherkräfte in Pendelbolzen
- System 1400: passend für C-Schienen im Programm
- Ein Artikel: 140701 für 40 x 40 bis 80 x 80
- Gewicht: ca. 0.83 kg
Informationen: Endanschlag - außenliegend
Der Endanschlag - außenliegend ist ein zusätzlicher, außen montierter Anschlag für C-Schienen aus dem Programm 1400 (Handhängebahn-System) und dient als definierte, mechanische Endbegrenzung am Schienenende. Er wird empfohlen, wenn Traversenwagen bzw. Transporthänger mit hoher Geschwindigkeit in die Endlage einfahren, um Scherkräfte in den Pendelbolzen zu vermeiden.
In der Praxis schützt der außenliegende Endanschlag die Systemkomponenten bei hohen Aufprallenergien und unterstützt eine langlebige, betriebssichere Endpositionierung auf Förderstrecken mit hand- oder antriebsgeführten Wagen im C-Schienen-System.
Einsatzbereiche
- Handhängebahnen und innerbetriebliche Förderstrecken im Programm 1400
- Montage- und Fertigung (z. B. Arbeitsplatzversorgung, Baugruppenhandling)
- Instandhaltung und Werkstatt-Logistik (verfahrbare Wagen auf C-Schienen)
- Materialfluss in Lager- und Produktionsbereichen mit Traversenwagen / Transporthängern
Typenübersicht
| Typ / Artikel-Nr. | Schienentyp | Länge | Gewicht |
|---|---|---|---|
| 140701 | 40 x 40 bis 80 x 80 | 136 mm | ca. 0.83 kg |
Sicherheitsaspekte & Normen
Der Endanschlag ist eine sicherheitsrelevante Komponente, weil er eine definierte Endlage herstellt und bei ungünstigen Fahrzuständen (z. B. schnelles Einfahren) die mechanische Beanspruchung von Systemteilen reduziert. Der außenliegende Endanschlag wird ausdrücklich als zusätzliche Maßnahme empfohlen, um Scherkräfte in den Pendelbolzen bei hoher Aufprallenergie zu vermeiden.
Qualitätsmerkmale
| Merkmal | Nutzen im Einsatz |
|---|---|
| Für hohe Beanspruchungen | Geeignet für Endlagen mit erhöhten mechanischen Belastungen. |
| Für Traversenwagen mit hoher Aufprallenergie | Reduziert kritische Kräfte beim schnellen Einfahren in die Endlage. |
| Für alle Schienenprofile aus dem Programm 1400 | Einsetzbar im System über mehrere Schienentypen hinweg. |
Passende Artikel/Zubehör
- C-Schienen (Grundprofil der Handhängebahn)
- Schienenhalter (Befestigung der C-Schienen an Bauteilen/Unterkonstruktion)
- Schienenverbinder (Verbindung von Schienenabschnitten)
- Traversenwagen / Transporthänger (Fahrwagen, die an der Endlage abgestoppt werden)
- Endanschlag - innenliegend (systemseitige Endbegrenzung als weitere Option je Anwendung)
Abbildung
Varianten und Systemhinweis auf einen Blick.
Technische Kerndaten und Qualitätsmerkmale.
Kurzbeschreibung aus dem TOMANRO-Katalog.
Passende Schienenprofile für den Systemaufbau.
Befestigungslösung für C-Schienen im System 1400.
Schienenstöße stabil verbinden und ausrichten.
Fahrwagen, die an Endlagen sicher begrenzt werden.
Transporthänger-Varianten für das C-Schienen-System.
Alternative/ergänzende Endbegrenzung im System.
