C-Schienen

Wampfler C-Schienen

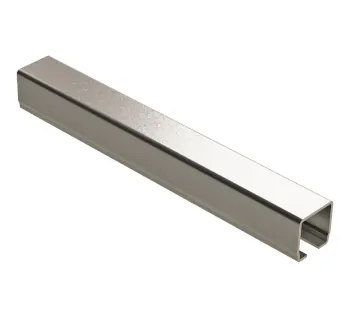

Die C-Schienen von Conductix-Wampfler sind die tragenden Profile des Handhängebahn-Systems 1400 für den innerbetrieblichen Transport von Stückgut und sind in 4 Profilgrößen sowie galvanisch verzinkt oder blank erhältlich. Das Gewicht ist als kg/m angegeben und die Schienen sind für die Verwendung mit Original Wagen des Systems ausgelegt.

System 1400: Basisprofil für Handhängebahnen (Transport von Stückgut)
4 Profilgrößen: 40 x 40, 50 x 50, 63 x 63, 80 x 80
2 Ausführungen: galvanisch verzinkt oder blank (u. a. für Schweißarbeiten)
Gewichte (kg/m): 2.55 (40), 4.1 (50), 6.53 (63), 10.52 (80)
Max. Tragfähigkeit (kg/m): 200 (40), 320 (50), 500 (63), 800 (80)
Tragwerkskennwerte: Jx / Wx je Profil zur Auslegung
Systemkompatibel: ausgelegt für Original Wagen und Systemkomponenten

8 Artikel → C-Schienen

C-Schienen

Schienentyp
Tragfähigkeit
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

C-Schienen

Schienentyp
Tragfähigkeit
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

C-Schienen

Schienentyp
Tragfähigkeit
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

C-Schienen

Schienentyp
Tragfähigkeit
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

System 1400: Basisprofil für Handhängebahnen (Transport von Stückgut)
4 Profilgrößen: 40 x 40, 50 x 50, 63 x 63, 80 x 80
2 Ausführungen: galvanisch verzinkt oder blank (u. a. für Schweißarbeiten)
Gewichte (kg/m): 2.55 (40), 4.1 (50), 6.53 (63), 10.52 (80)
Max. Tragfähigkeit (kg/m): 200 (40), 320 (50), 500 (63), 800 (80)
Tragwerkskennwerte: Jx / Wx je Profil zur Auslegung
Systemkompatibel: ausgelegt für Original Wagen und Systemkomponenten

Informationen: C-Schienen

Conductix-Wampfler C-Schiene Größemtabelle des Handhängebahnsystems Programm 1400

Conductix-Wampfler C-Schiene für Handhängebahn Programm 1400

Produktbeschreibung

Die C-Schienen von Conductix-Wampfler sind die tragende Lauf- und Führungskomponente des Handhängebahn-Systems (Programm 1400) für den innerbetrieblichen Transport von Stückgut. Das C-Schienen-Profil ist in 4 Größen verfügbar und kann in galvanisch verzinkter oder blanker Ausführung eingesetzt werden; blanke Profile werden u. a. für Schweißarbeiten verwendet.

Das Profil ist in Bemaßung und Form so ausgelegt, dass für den Betrieb Original Wagen von Conductix-Wampfler vorgesehen sind. Zur Anlagenkonfiguration lassen sich – abhängig von der jeweiligen Größe – weitere Komponenten wie Schienenhalter, Spannarme und Verbinder kombinieren; durch Kurven, Weichen und Drehweichen wird der Streckenverlauf erweitert.

Einsatzbereiche

C-Schienen werden in Handhängebahnen eingesetzt, um Materialflüsse für den innerbetrieblichen Transport von Stückgut zu strukturieren – z. B. zwischen Arbeitsplätzen, Montage- und Übergabestationen oder entlang definierter Linienführungen. Das Baukastensystem unterstützt sowohl einfache Geradstrecken als auch komplexere Bahnverläufe mit Abzweigen und Richtungswechseln.

Unterschiede der Varianten

Schienentypen: 40 x 40 (Programm 1450), 50 x 50 (Programm 1460), 63 x 63 (Programm 1470), 80 x 80 (Programm 1480).
Ausführung: galvanisch verzinkt oder blank.

Sicherheitsaspekte

Handhängebahnkomponenten sind für die bestimmungsgemäße Verwendung als Transport von Stückgut ausgelegt, ausschließlich für Handverschiebebetrieb oder Antrieb mit dafür vorgesehenen Förderern von Conductix-Wampfler und zur Verwendung im Innenbereich.

Bestimmungsgemäße Verwendung (Auszug)	Hinweis für die Praxis
Transport von Stückgut	Lastaufnahmen und Transporthänger passend zur Aufgabenstellung auslegen.
Handverschiebebetrieb bzw. dafür vorgesehener Antrieb	Keine unzulässigen Kopplungen mit fremdangetriebenen Anlagen vorsehen.
Innenbereich	Nicht für den Außeneinsatz vorsehen.

Als nicht bestimmungsgemäß gelten u. a. das Überschreiten zulässiger Traglasten oder Geschwindigkeiten, das Anbringen von Hebezeugen bzw. Geräten, die zusätzliche Kräfte einleiten, der Aufenthalt unter Last sowie der Transport von Personen. Zusätzlich gilt: Niemals unter schwebende Lasten treten und Lasten nur unter Aufsicht bewegen.

Technische Daten

Werkstoff der C-Schienen: Stahl. Ausführung: galvanisch verzinkt oder blank. Das Gewicht ist als kg/m angegeben.

Schienentyp	Bestellnummer (galv. verzinkt)	Bestellnummer (blank)	Gewicht
40 x 40	145005	145000	2.55 kg/m
50 x 50	146005	146000	4.1 kg/m
63 x 63	147005	147000	6.53 kg/m
80 x 80	148005	148000	10.52 kg/m

Schienentyp	Jx	Wx	Max. Tragfähigkeit
40 x 40	7 cm4	3.16 cm3	200 kg/m
50 x 50	17.8 cm4	6.4 cm3	320 kg/m
63 x 63	44.2 cm4	12.9 cm3	500 kg/m
80 x 80	117.6 cm4	27.4 cm3	800 kg/m

Passende Artikel/Zubehör

Schienenverbinder: zum sicheren Verbinden und Verlängern von C-Schienen (z. B. einfache oder zweiteilige Ausführung).
Schienenhalter: zur Befestigung der C-Schiene an Decke/Träger/Stahlbau (z. B. Halter mit Schraube, Halter mit Querhaupt, Halter blank zum Anschweißen).
Bögen 45° / 90°: für Richtungsänderungen im Bahnverlauf (verschiedene Radien je Schienentyp).
Weichen / Drehweichen: zur Erstellung von Abzweigen, Kreuzungen und schaltbaren Streckenführungen im Baukastensystem.
Spannarme: zur variablen Abhängung und Justage (systemkonform für Programm 1400).
