Wampfler Schienenverbinder - zweiteilig

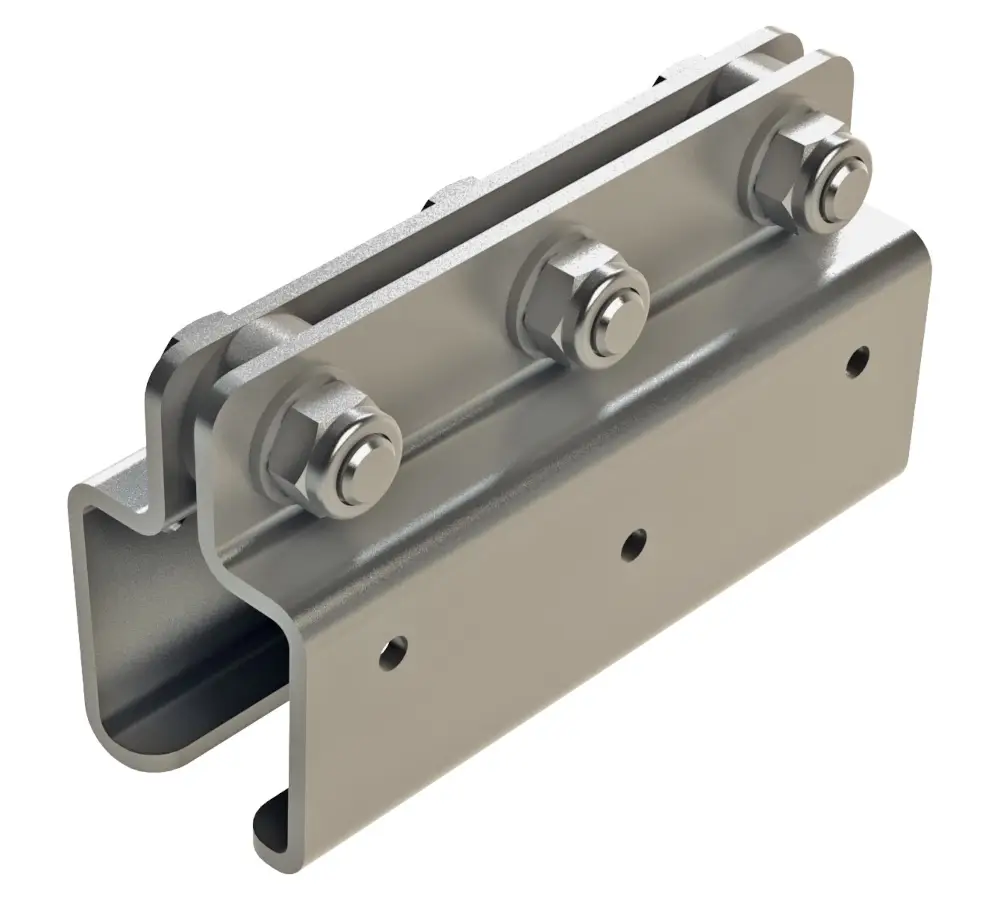

Der zweiteilige Schienenverbinder verbindet zwei C-Schienen des Hängebahnsystems 1400 zu einer stabilen Schienenstrecke und dient als Montage- und Befestigungselement an gelochten Flacheisen oder geeigneten Bauteilen. Der Verbinder wird mit zwei Gehäuseschalen um die C-Schiene gelegt; die C-Schienen werden von beiden Seiten bis zur Mitte eingeschoben, seitliche Schaulöcher unterstützen die Positionierung, und zur dauerhaften Fixierung werden die drei oberen Bolzen angezogen.

Einsatzbereiche

Typische Anwendungen sind innerbetriebliche Transport- und Handlingsysteme mit manuellen Laufkatzen/Handhängebahnen, z. B. in Montage, Instandhaltung, Fertigung, Kommissionierung oder Werkstattbereichen. Der Schienenverbinder wird eingesetzt, wenn C-Schienenabschnitte zu längeren Bahnverläufen verbunden und zugleich an einer Unterkonstruktion befestigt werden sollen.

Unterschiede der Varianten

Es sind mehrere Varianten je nach Schienentyp und Tragfähigkeit verfügbar; die Ausführung ist für das System 1400 nur galvanisch verzinkt erhältlich.

Sicherheitsaspekte & Normen

Für diesen Artikel wurden auf der genannten TOMANRO-Seite keine konkreten Normenangaben ausgewiesen; maßgeblich sind die Herstellerangaben und die korrekte Auslegung des Gesamtsystems (Schiene, Aufhängung, Verbinder, Laufwerke). Für den sicheren Betrieb ist insbesondere auf die vollständige Einschubtiefe der Schienen (Kontrolle über Schaulöcher) sowie das korrekte Anziehen der Bolzenverbindungen zu achten.

Typenübersicht

Typ / Code	Schienentyp	Tragfähigkeit	Ausführung	Werkstoff	Gewinde	Gewicht

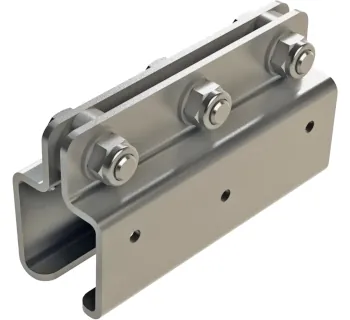

024149	40 x 40	250 kg	galvanisch verzinkt	Stahl	M10	ca. 0.7 kg
025149	50 x 50	400 kg	galvanisch verzinkt	Stahl	M12	ca. 1.3 kg
025649	63 x 63	630 kg	galvanisch verzinkt	Stahl	M16	ca. 2.6 kg
026149	80 x 80	820 kg	galvanisch verzinkt	Stahl	M20	ca. 4.1 kg

Technische Merkmale

• Bauart: zweiteilige Gehäuseschalen zur Montage um die C-Schiene.
• Positionierung: seitliche Schaulöcher zur Kontrolle des Schienenstoßes in der Mitte.
• Fixierung: dauerhafte Klemmung über Bolzenverbindung (Anziehen der oberen Bolzen).
• Korrosionsschutz: galvanisch verzinkte Ausführung.

Passende Artikel/Zubehör

• C-Schienen (System 1400) als Basisprofil für die Handhängebahn.
• Schienenhalter zur montagegerechten Befestigung der C-Schiene an Decken-, Wand- oder Trägerkonstruktionen.
• Schienenhalter mit Schraube für Montageerleichterung und Höhenausgleich.
• Schienenverbinder mit Schraube als Alternative mit Schraubgewinde/Kontermuttern zur Klemmung und Montageunterstützung.
