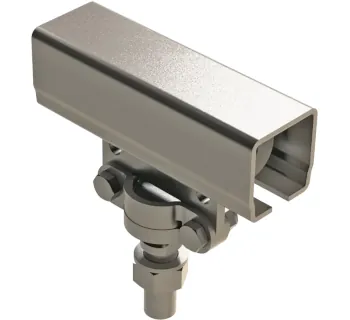

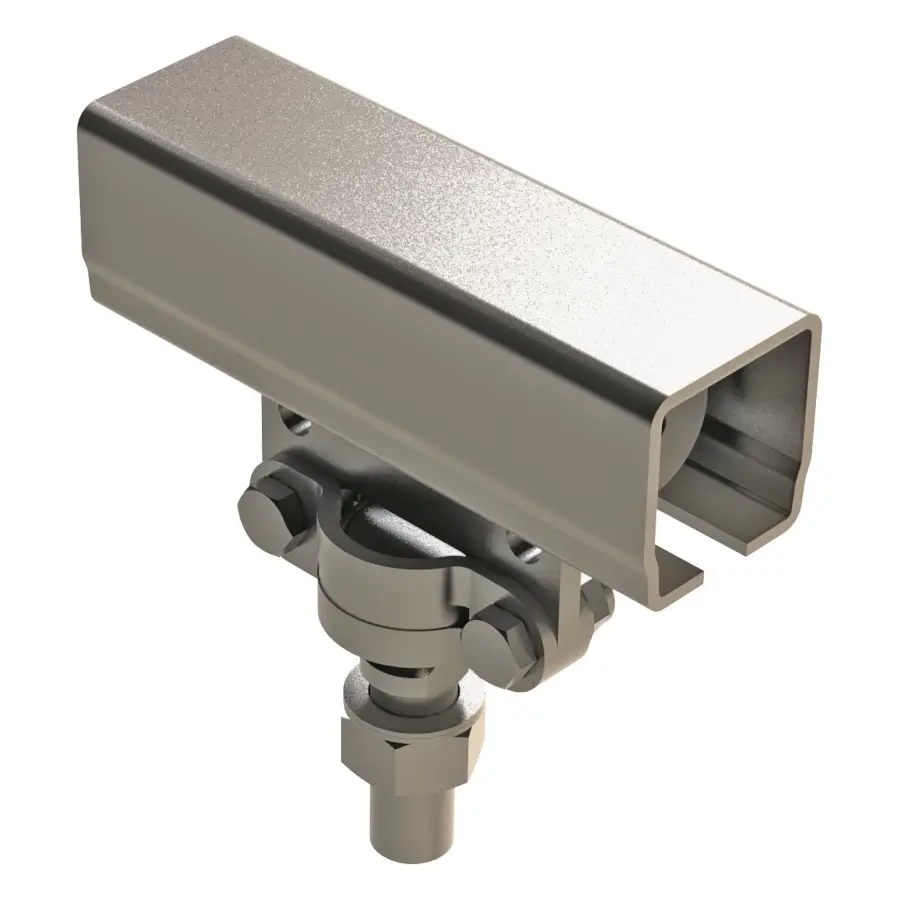

Transporthänger Vier-rollig

Wampfler Transporthänger Vier-rollig

Der Transporthänger Vier-rollig von Conductix-Wampfler ist ein zweiachsiger Transporthänger für das Handhängebahn-System 1400 zur Führung kleiner Transportgüter, die unbeschadet aufpuffern dürfen. Er ist je nach Schienentyp als zum Anschweißen, Standard oder mit Ringmutter sowie in Varianten für erhöhte Belastung verfügbar und deckt Tragfähigkeiten bis 500 kg (bei 20°C) ab.

Kompatibel mit Handhängebahn-System 1400 (Schienentypen 40 x 40 bis 80 x 80)
Zweiachsige Vier-Rollen-Führung für stabile Lauf- und Transporteigenschaften
Tragfähigkeit bis 500 kg (bei 20°C, je nach Schienentyp und Ausführung)
Mehrere Ausführungen: zum Anschweißen, Standard, mit Ringmutter
Varianten für erhöhte Belastung verfügbar (schienentypabhängig)
Temperaturtauglichkeit: -20°C bis +60°C (Normal) bzw. 0°C bis +250°C (Hochtemperatur) mit Reduzierungsfaktoren

14 Artikel → Transporthänger Vier-rollig

Transporthänger Vier-rollig

Schienentyp
Tragfähigkeit
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Transporthänger Vier-rollig

Schienentyp
Tragfähigkeit
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Transporthänger Vier-rollig

Schienentyp
Tragfähigkeit
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Transporthänger Vier-rollig

Schienentyp
Tragfähigkeit
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Kompatibel mit Handhängebahn-System 1400 (Schienentypen 40 x 40 bis 80 x 80)
Zweiachsige Vier-Rollen-Führung für stabile Lauf- und Transporteigenschaften
Tragfähigkeit bis 500 kg (bei 20°C, je nach Schienentyp und Ausführung)
Mehrere Ausführungen: zum Anschweißen, Standard, mit Ringmutter
Varianten für erhöhte Belastung verfügbar (schienentypabhängig)
Temperaturtauglichkeit: -20°C bis +60°C (Normal) bzw. 0°C bis +250°C (Hochtemperatur) mit Reduzierungsfaktoren

Informationen: Transporthänger Vier-rollig

Der Transporthänger Vier-rollig von Conductix-Wampfler ist ein zweiachsiger Transporthänger für das Handhängebahn-System 1400 und wird für kleine Transportgüter eingesetzt, die unbeschadet aufpuffern dürfen. Durch die vier Rollenelemente wird das Transportgut auf der C-Schiene geführt und kann an definierten Punkten abgehängt bzw. über geeignete Anschlagpunkte weitergeführt werden.

Je nach Ausführung ist der Transporthänger als Variante zum Anschweißen, als Standard mit Gewinde (z. B. M12 bzw. M16) oder mit Ringmutter erhältlich; zusätzlich werden Ausführungen für erhöhte Belastung angeboten.

Einsatzbereiche

Montage & Fertigung: innerbetrieblicher Transport kleiner Teile zu Arbeitsplätzen und Übergabestationen.
Intralogistik: Transport auf Handhängebahnen mit bewusst zugelassenem Aufpuffern an Sammel- oder Pufferpunkten.
Prüf- & Nacharbeit: Materialfluss zwischen Prüfstelle, Nacharbeit und Bereitstellung.
Werkstattbereiche: einfache, manuelle Transporte in strukturierter Streckenführung.

Unterschiede der Varianten

Zum Anschweißen: Ausführung zur festen Anbindung über Schweißverbindung.
Standard: Ausführung mit Gewinde (je nach Schienentyp M12 bzw. M16).
Mit Ringmutter: Ausführung mit Ringmutter (je nach Schienentyp M12 bzw. M16).
Für erhöhte Belastung: verstärkte Ausführung für höhere Tragfähigkeit (schienentypabhängig).

Temperaturbereich & Tragfähigkeitsreduzierung

Es werden eine Normalausführung für -20°C bis +60°C sowie eine Hochtemperaturausführung für 0°C bis +250°C angegeben; die Tragfähigkeiten beziehen sich auf 20°C. Oberhalb 60°C ist eine materialbedingte Reduzierung der Tragfähigkeit zu beachten.

Reduzierungsfaktoren der Tragfähigkeit (Richtwerte)

Temperaturbereich	Reduzierung der Tragfähigkeit
60°C bis 100°C	ca. 15%
100°C bis 200°C	ca. 25%
200°C bis 250°C	ca. 40%

Typenübersicht (Tragfähigkeit bei 20°C)

Schienentyp	Ausführung	Anschluss / Merkmal	Tragfähigkeit
40 x 40	Zum Anschweißen	-	100 kg
40 x 40	Standard	Gewinde M12	100 kg
40 x 40	Mit Ringmutter	Ringmutter M12	100 kg
50 x 50	Zum Anschweißen	-	160 kg
50 x 50	Standard	Gewinde M16	160 kg
50 x 50	Mit Ringmutter	Ringmutter M16	160 kg
63 x 63	Zum Anschweißen	-	200 kg
63 x 63	Standard	Gewinde M16	200 kg
63 x 63	Mit Ringmutter	Ringmutter M16	200 kg
63 x 63	Für erhöhte Belastung	-	400 kg
80 x 80	Zum Anschweißen	-	250 kg
80 x 80	Standard	Gewinde M16	250 kg
80 x 80	Mit Ringmutter	Ringmutter M16	250 kg
80 x 80	Für erhöhte Belastung	-	500 kg

Sicherheitsaspekte & Normen

Für Handhängebahnen wird ausdrücklich vor schwebenden Lasten gewarnt: Niemals unter schwebende Lasten treten und Lasten nur unter Aufsicht bewegen. Für den Transporthänger gelten die Herstellerangaben sowie die bestimmungsgemäße Verwendung des Systems im jeweiligen Anlagenkonzept.

Tragfähigkeit: Nur innerhalb der zulässigen Tragfähigkeiten betreiben; Temperaturbedingungen berücksichtigen.
Wegeführung: Puffer- und Übergabestellen so organisieren, dass es nicht zu unkontrollierten Stau- oder Stoßsituationen kommt.
Wartung: Regelmäßige Sichtprüfung (Verschleiß, Beschädigungen, sichere Verbindung) im Rahmen der Anlageninstandhaltung.

Passende Artikel/Zubehör

Artikel / Zubehör	Praxisnutzen
Transporthänger - Zwei-rollig	Alternative Bauform für andere Transportaufgaben innerhalb des Systems
Traversenwagen - Vier-rollig	Für Transporte mit Traverse und mehreren Abhängepunkten
C-Schienen (Programm 1400)	Systembasis für Streckenaufbau und Auslegung
Schienenhalter (Programm 1400)	Sichere Befestigung der C-Schiene an Decke/Träger/Konstruktion
Endanschläge (Programm 1400)	Mechanische Begrenzung zur Sicherung von Schienenenden
