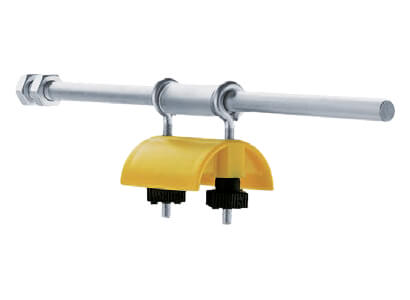

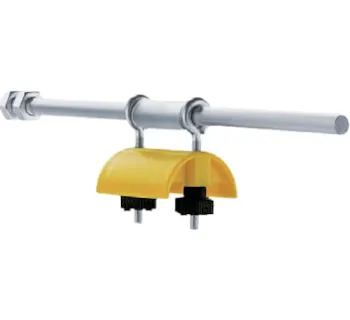

Wampfler Mitnehmer
Der Mitnehmer von Conductix-Wampfler ist die zentrale Kopplung im Spannseil-Schleppkabel-System für Flachkabel und sorgt dafür, dass Leitungswagen und Schleppleitung beim Verfahren kontrolliert mitlaufen. Er wird am mobilen Verbraucher seitlich montiert und besteht aus dem frei schwenkbaren Mitnehmer sowie dem passenden Mitnehmerarm, über den das Kabel auf der Kabelauflage aufgelegt und verklemmt wird.
- Zentrale Mitnahmeeinheit für geordnetes Mitlaufen der Leitungswagen im Spannseilsystem
- Frei schwenkbarer Mitnehmer für Bewegungen in alle Richtungen
- Seitliche Montage am mobilen Verbraucher
- Mitnehmerarm hält konstanten Abstand zum Verbraucher
- Kabelauflage zum Auflegen und Verklemmen des Flachkabels
- Programm 0210 für Seil-ø 6 mm und Flachkabel
- Stahl, verzinkt als Werkstoffangabe (Mitnehmer/Mitnehmerarm)
- Mitnehmerarm 021136 inkl. 2 Kontermuttern (Länge 500 mm, Ø 10 mm)
Seil-ø
Leitung
Artikel-Nr.:
Der Mitnehmer von Conductix-Wampfler ist die zentrale Kopplung im Spannseil-Schleppkabel-System für Flachkabel und sorgt dafür, dass Leitungswagen und Schleppleitung beim Verfahren kontrolliert mitlaufen. Er wird am mobilen Verbraucher seitlich montiert und besteht aus dem frei schwenkbaren Mitnehmer sowie dem passenden Mitnehmerarm, über den das Kabel auf der Kabelauflage aufgelegt und verklemmt wird.
- Zentrale Mitnahmeeinheit für geordnetes Mitlaufen der Leitungswagen im Spannseilsystem
- Frei schwenkbarer Mitnehmer für Bewegungen in alle Richtungen
- Seitliche Montage am mobilen Verbraucher
- Mitnehmerarm hält konstanten Abstand zum Verbraucher
- Kabelauflage zum Auflegen und Verklemmen des Flachkabels
- Programm 0210 für Seil-ø 6 mm und Flachkabel
- Stahl, verzinkt als Werkstoffangabe (Mitnehmer/Mitnehmerarm)
- Mitnehmerarm 021136 inkl. 2 Kontermuttern (Länge 500 mm, Ø 10 mm)
Informationen: Mitnehmer
Der Mitnehmer ist die zentrale Kopplungseinheit im Spannseil-Schleppkabel-System für Flachkabel: Er verbindet den mobilen Verbraucher mit dem Kabelschlepp und sorgt dafür, dass die Schleppleitung beim Verfahren kontrolliert mitläuft.
Der Mitnehmer wird am mobilen Verbraucher seitlich montiert und besteht aus dem frei schwenkbaren Mitnehmer sowie dem passenden Mitnehmerarm. Über den Mitnehmerarm bleibt ein konstanter Abstand zum Verbraucher erhalten; das Kabel wird auf die Kabelauflage aufgelegt und verklemmt.
Beim Verfahren des Verbrauchers zieht oder drückt der Mitnehmer die nachlaufenden Leitungswagen im Schlepp und stellt deren geordnetes Mitlaufen entlang des Spannseils sicher.
Einsatzbereiche
Mitnehmer werden überall dort eingesetzt, wo eine Energie- und Steuerleitung als Flachkabel entlang eines Spannseils verfahren werden soll und der mobile Verbraucher die Leitungswagen aktiv mitnehmen muss.
- Krananlagen und Hebezeuge mit bewegter Energiezuführung über Spannseil
- Fördertechnik (fahrende Wagen/Portale) mit kabelgeführter Versorgung
- Industrieanlagen mit verfahrenden Maschinen/Aggregaten, bei denen keine Schiene möglich oder gewünscht ist
Varianten & Systemunterschiede
Im Programm 0210 (für Seil-ø 6 mm und Flachkabel) ist der Mitnehmer als Mitnehmereinheit mit passendem Arm ausgelegt. Der Mitnehmer bildet die schwenkbare Kopplung am Spannseil, der Mitnehmerarm stellt die Verbindung zum Verbraucher her und definiert den Abstand.
Sicherheitsaspekte
- Den Mitnehmerarm so am mobilen Verbraucher montieren, dass er mittig in der Mitnehmeraufnahme sitzt und ausreichend Spiel in alle Richtungen hat, damit der Mitnehmer frei schwenken kann.
- Das Flachkabel korrekt auf der Kabelauflage positionieren und sicher verklemmen, damit die Mitnahme ohne Schlupf erfolgt.
- Mitnehmer und Leitungswagen müssen vor Inbetriebnahme korrekt auf das Spannseil aufgefädelt und der Leitungsverlauf auf freie Bewegung geprüft werden.
- Der elektrische Anschluss der Anlage ist durch eine Elektrofachkraft auszuführen.
Technische Daten
| Ausführung | Programm | Seil-ø | Leitung | Werkstoff | Artikel-Nr. | Qualitätsmerkmale |
|---|---|---|---|---|---|---|
| Mitnehmer mit Bügelaufhängung | 0210 | 6 mm | Flachkabel | Stahl, verzinkt | 021127 | Nur in Verbindung mit Mitnehmerarm 021136 bestellen |
| Mitnehmerarm | 0210 | 6 mm | Flachkabel | Stahl, verzinkt | 021136 | Länge 500 mm, Durchmesser 10 mm, inkl. 2 Kontermuttern |
Montagehinweise
- Mitnehmer und Leitungswagen auf das Spannseil auffädeln.
- Mitnehmerarm in den Mitnehmer einführen und am mobilen Verbraucher anschrauben.
- Auf der Einspeiseseite die Endklemme anbringen und anschließend die Leitungen auflegen.
Passende Artikel/Zubehör
- Mitnehmerarm (erforderlich für die Mitnehmereinheit im Programm 0210)
- Seil-Leitungswagen für Flachkabel zur Führung der Leitungsschlaufen entlang des Spannseils
- Seil-Endklemme zur sauberen Definition des Leitungsstrangs auf Einspeise- und Verbraucherseite
- Spannarme und Spannschrauben zur Aufnahme und Verspannung des Spannseils
- Mitnehmer mit Seilführung (0210) als stabilere Alternative zur Seilabstützung bei größeren Spannweiten
