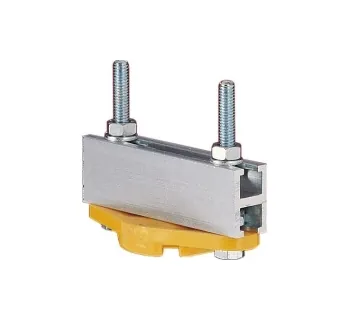

Die Seil-Endklemme dient als definierter Endpunkt im Spannseil-Schleppkabel-System und bildet den Sockel zur Montage eines Leitungshalters.
Sie fixiert die Führungskomponenten am Anlagenende, sorgt für einen klaren Systemabschluss und unterstützt eine geordnete Schlaufenbildung der Rundleitung.
Die Ausführung 020214-080 ist für Spannseilsysteme mit 8-12 mm Seildurchmesser vorgesehen und wird je nach Einbausituation entweder direkt an einer Stahlkonstruktion verschraubt oder über einen passenden Halter 020190 an Spannarmen bzw. am Mitnehmerarm 021531 integriert.
Einsatzbereiche
Die Seil-Endklemme wird in Festoon-/Schleppkabel-Anlagen eingesetzt, in denen Leitungen entlang eines Fahrwegs mit einem beweglichen Verbraucher mitlaufen – typischerweise in:
Krananlagen, Hebezeugen, Fördertechnik, Materialflussanlagen sowie an verfahrbaren Maschinen und Arbeitsplätzen mit definierter Fahrstrecke.
- Systemabschluss auf der Einspeise- oder Mitnehmerseite in Spannseil-Leitungswagensystemen
- Mechanische Basis zur Montage von Seil-Leitungshaltern (Rundleitungsführung in Schlaufen)
- Integration in Anlagen mit Mitnehmer und Leitungswagen des Programms 0215
Systemaufbau & Montage
Die Endklemme 020214-080 ist zum Anbau eines Leitungshalters bestimmt und bildet den Sockel, auf dem der Leitungshalter aufgeschraubt wird.
Mit zwei Bolzen kann sie direkt auf eine Stahlkonstruktion aufgeschraubt werden.
Alternativ ist die Montage in Kombination mit dem Halter 020190 möglich: Der Halter wird auf das Gewinde der Spannschraube gesteckt und am Spannarm verschraubt.
Ebenso kann die Anbringung am Mitnehmerarm 021531 erfolgen (Befestigungslöcher werden bei der Montage gesetzt).
Varianten
Varianten ergeben sich über den verwendeten Halter 020190, der in mehreren Ausführungen erhältlich ist; dabei unterscheiden sich die Ausführungen über den Bohrungs-Ø (Zuordnung zur passenden Spannschraube).
| Komponente |
Programm |
Seil-Ø |
Leitung |
Ausführung |
Artikel-Nr. |
| Seil-Endklemme |
0215 |
8-12 mm |
Rundleitung |
Sockel für Leitungshalter |
020214-080 |
| Halter |
0215 |
8-12 mm |
Rundleitung |
Bohrung-Ø 13 mm (für Spannschraube 020187-12) |
020190-12 |
| Halter |
0215 |
8-12 mm |
Rundleitung |
Bohrung-Ø 17 mm (für Spannschraube 020187-16) |
020190-16 |
| Halter |
0215 |
8-12 mm |
Rundleitung |
Bohrung-Ø 21 mm (für Spannschraube 020187-20) |
020190-20 |
Sicherheitsaspekte
-
Systemzuordnung prüfen: Programm, Seil-Ø und Anbauteile (Halter/Spannschraube) müssen zueinander passen, damit die Endklemme sicher fixiert ist.
-
Zug- und Biegebeanspruchung reduzieren: Schlaufenführung über passende Leitungshalter auslegen, damit Leitungen nicht durch Zugkräfte am Anschluss belastet werden.
-
Montagekontrolle: Nach der Installation Sitz der Verschraubungen, Seilverlauf und Freigängigkeit über den gesamten Fahrweg prüfen und regelmäßig inspizieren.
Passende Artikel/Zubehör
Für einen praxisgerechten Aufbau im Programm 0215 werden typischerweise passende Systemkomponenten kombiniert (Auswahl):
- Seil-Leitungshalter für Rundleitung (Leitungs-Ø-abhängige Varianten)
- Spannseile (Programmfamilie 0210/0215)
- Spannschrauben (zur Seilendbefestigung und Vorspannung, passend zum Halter)
- Seil-Leitungswagen für Rundleitung (Programm 0215)
- Mitnehmer mit Seilführung inkl. Mitnehmerarm 021531 (zur Kopplung an den Verbraucher)
