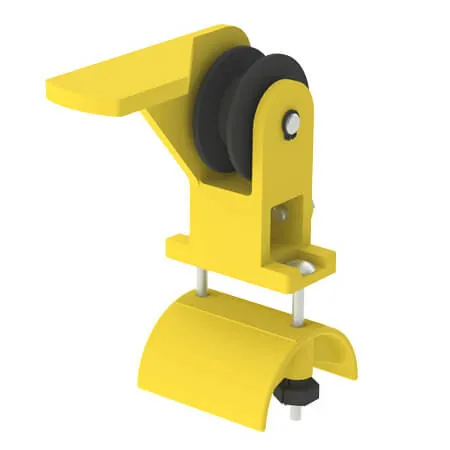

Wampfler Mitnehmer mit Seilführung 0210

Der Mitnehmer mit Seilführung (Programm 0210) ist eine besonders stabile Systemkomponente für Spannseil-Schleppkabel-Anwendungen mit Flachkabel. Er übernimmt die Mitnahme des Leitungsstrangs am fahrenden Verbraucher und integriert zusätzlich eine Seilführung, über die das Spannseil über eine Rolle geführt und abgestützt wird.

Durch die integrierte Seilrolle kann bei größeren Spannweiten ein übermäßiger Durchhang des Spannseils reduziert werden, was die Laufbedingungen im System verbessert und einen geordneten Leitungsverlauf unterstützt.

Einsatzbereiche

Typische Einsatzfälle sind verfahrende Anwendungen, bei denen Leitungen entlang einer Strecke über ein Spannseilsystem nachgeführt werden und eine zusätzliche Abstützung des Seils an der Mitnahmeposition praxisrelevant ist.

• Krananlagen und verfahrende Hebezeuge mit seilgeführter Energiezuführung
• Fördertechnik und Verfahrwagen, bei denen Leitungen über definierte Schleifen geführt werden
• Industrieanlagen mit größeren Spannweiten, bei denen der Seildurchhang begrenzt werden soll
• Nachrüstungen an bestehenden Anlagen, wenn eine Seilabstützung am Mitnehmerpunkt benötigt wird

Varianten & Unterschiede

Für den Mitnehmer mit Seilführung 0210 ist eine Ausführung ohne Mitnehmerarm verfügbar. Diese Variante wird laut Produktangabe nur in Verbindung mit Mitnehmerarm 020195 eingesetzt.

Sicherheitsaspekte

Eine sichere Funktion setzt voraus, dass der Mitnehmer passend zum System aufgebaut und die Leitungsführung so ausgelegt wird, dass keine unzulässigen Zug- oder Biegebeanspruchungen entstehen.

• Kompatibilität von Programm, Seil-ø und Leitung sicherstellen
• Leitungsschlaufen so auslegen, dass Knicken, Scheuern und Zugspitzen vermieden werden
• Seilführung/Rolle auf freien Lauf prüfen und regelmäßig sichtprüfen
• Montage nur am vorgesehenen Systemaufbau (u. a. mit passendem Mitnehmerarm) ausführen

Technische Merkmale

Montagehinweise

Der Mitnehmer wird im System am fahrenden Verbraucher eingesetzt und bildet den definierten Mitnahmepunkt des Leitungsstrangs; die integrierte Seilführung stützt das Spannseil direkt am Mitnehmerpunkt.

• Mitnehmer gemäß Systemaufbau mit dem passenden Mitnehmerarm kombinieren
• Seilführung/Rolle so positionieren, dass das Seil sauber geführt und abgestützt wird
• Nach Montage den freien Lauf der Rolle sowie den Leitungsverlauf über den gesamten Fahrweg prüfen

Passende Artikel/Zubehör

Für einen vollständigen, praxisgerechten Aufbau im Spannseil-Schleppkabel-System werden üblicherweise weitere passende Systemkomponenten kombiniert.

• Spannseil Mitnehmerarm (insbesondere für den Einsatz mit Mitnehmerarm 020195)
• Seil-Leitungswagen für Flachkabel zur Führung der Leitungsschlaufen entlang des Spannseils
• Spannarme zur Befestigung und Ausrichtung der Seilstrecke
• Spannschrauben zur Seilendbefestigung und Einstellung der Seilspannung
• Mitnehmer (Systemkomponente für die Mitnahme und geordnete Verfahrung des Leitungsstrangs)

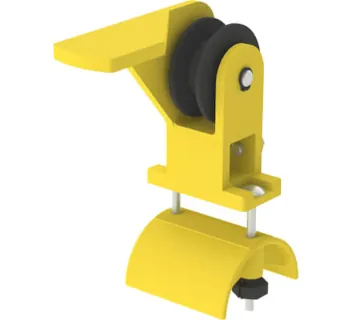

Abbildung
