Wampfler Seil-Leitungswagen für Flachkabel

Seil-Leitungswagen für Flachkabel sind Laufwagen für Spannseil-Schleppkabel-Systeme und dienen der geordneten Führung von Flachleitungen in definierten Leitungsschlaufen entlang eines gespannten Seils.

In der Praxis werden mehrere Leitungswagen auf das Spannseil aufgefädelt; beim Verfahren des Verbrauchers werden die Wagen über den Mitnehmer mitgeführt, sodass die Leitung kontrolliert nachläuft und ein gleichmäßiger Leitungsverlauf unterstützt wird.

Einsatzbereiche

Leitungswagen für Flachkabel kommen überall dort zum Einsatz, wo bewegte Energie- und Steuerleitungen ohne Schienensystem über ein Spannseil geführt werden sollen.

• Krananlagen und verfahrende Hebezeuge mit seilgeführter Energiezuführung
• Fördertechnik (fahrende Wagen/Portale) mit nachgeführter Leitung
• Industrieanlagen mit verfahrenden Maschinen/Aggregaten entlang definierter Strecken
• Anlagenbereiche, in denen eine flexible Leitungsführung über Leitungsschlaufen konstruktiv sinnvoll ist

Varianten & Unterschiede

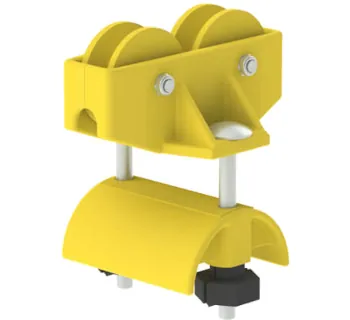

Leitungswagen für Flachkabel werden als 1-rollige und 2-rollige Ausführung angeboten. Die Auswahl richtet sich nach der vorgesehenen Systemauslegung und den Anforderungen an die Laufstabilität im Betrieb.

Zusätzlich werden Ausführungen mit unterschiedlicher Kabelauflage eingesetzt, um Flachleitungen passend zum jeweiligen Leitungsaufbau geführt ablegen zu können.

Sicherheitsaspekte

Für einen störungsfreien Betrieb müssen Leitungsführung und Wagenabstände so ausgelegt werden, dass die Leitung frei laufen kann und weder eingeklemmt noch unzulässig gebogen oder überdehnt wird.

• Leitungswagen passend zum Spannseil und zur vorgesehenen Leitungsführung auswählen
• Leitungsschlaufen praxisgerecht dimensionieren, um Zugspitzen und Knicken zu vermeiden
• Leitungsverlauf so gestalten, dass Scheuern und Quetschen ausgeschlossen werden
• Regelmäßige Sichtprüfung auf Beschädigungen sowie freien Lauf der Wagen durchführen

Technische Beschreibung

Montagehinweise

Leitungswagen werden vor der Inbetriebnahme in der vorgesehenen Anzahl auf das Spannseil aufgefädelt und anschließend so angeordnet, dass die Leitung in gleichmäßigen Schlaufen geführt wird.

• Wagenanzahl und Wagenabstände so auslegen, dass die Leitung sauber aufliegt und frei laufen kann
• Leitungsschlaufen an Fahrweg und Bewegungsprofil anpassen
• Nach der Montage den Lauf der Wagen sowie den Leitungsverlauf über den gesamten Fahrweg prüfen

Passende Artikel/Zubehör

Für einen vollständigen, praxisrelevanten Systemaufbau werden Leitungswagen typischerweise mit weiteren Komponenten aus dem Conductix-Wampfler Spannseilsystem kombiniert.

• Mitnehmer zur Mitnahme der Leitungswagen und definierten Verfahrung des Leitungsstrangs
• Mitnehmerarm als Verbindung zwischen Verbraucher und Mitnehmer
• Seil-Endklemme zur Definition des Leitungsstrangs am Systemanfang/-ende
• Spannarme zur Befestigung und Ausrichtung der Seilstrecke
• Spannschrauben zur Seilendbefestigung und Einstellung der Seilspannung
