Wampfler Spannschrauben

Die Spannschraube ist die zentrale Komponente zur Seilendbefestigung und Feinjustierung der Vorspannung in Spannseil-Schleppkabel-Systemen. Sie wird an den Spannarmen eingesetzt, nimmt das Spannseil an einem Ende auf und ermöglicht über das Anziehen der Muttern die Einstellung des Seildurchhangs.

In der Praxis wird das Spannseil mit einer definierten Vorspannung betrieben, um den Durchhang gering zu halten; dieser wird zusätzlich von Spannweite und Belastung durch die Leitungswagen beeinflusst. Für die Abspannung werden entweder zwei Spannschrauben verwendet oder alternativ eine Spannschraube in Kombination mit Umlenkrolle und Kontergewicht, um auch bei Temperaturschwankungen einen möglichst konstanten Seildurchhang zu unterstützen.

Einsatzbereiche

Spannschrauben werden eingesetzt, wenn Leitungen oder Leitungswagen entlang eines Spannseils geführt werden und das Seil am Fahrwegende sicher befestigt und gespannt werden muss.

• Krananlagen und verfahrende Hebezeuge mit spannseilgeführter Energiezuführung
• Fördertechnik und verfahrende Wagen/Portale mit nachgeführter Leitungsführung
• Industrieanlagen mit bewegten Energie- und Steuerleitungen entlang definierter Strecken

Varianten & Systemunterschiede

Für die Spannseilendbefestigung sind zwei Aufbauarten vorgesehen: die häufige Abspannung mit 2 Spannschrauben oder eine Kombination aus Spannschraube, Umlenkrolle und Kontergewicht. Die zweite Variante kann helfen, den Seildurchhang auch bei Temperaturschwankungen gleichmäßiger zu halten.

Sicherheitsaspekte

• Programm, Seil-ø und Spannarm müssen zueinander passen, damit die Spannschraube sicher aufgenommen und gegen Herausrutschen gesichert werden kann.
• Das Spannseil ist korrekt einzuführen und mit geeigneten Seilklemmen zu fixieren; anschließend ist die Vorspannung kontrolliert einzustellen.
• Nach der Montage den Sitz der Komponenten, die Sicherung gegen Herausrutschen sowie den Seilverlauf über den gesamten Fahrweg prüfen.

Technische Daten

Lieferumfang

• Lieferumfang inkl. Seilklemmen

Montagehinweise

Bei der Abspannung mit 2 Spannschrauben werden die Spannarme beidseitig an der bauseitigen Konstruktion befestigt. Das Spannseil wird in eine Spannschraube eingeführt und mit Seilklemmen fixiert; anschließend werden Mitnehmer und Leitungswagen auf das Seil gefädelt und das freie Seilende mit der zweiten Spannschraube konfektioniert.

• Spannschrauben in die Spannarme einsetzen und gegen Herausrutschen sichern
• Leitungen auflegen (Systemaufbau entsprechend der verwendeten Komponenten)
• Am Ende Seilspannung über das Anziehen der Muttern an den Spannschrauben einstellen

Passende Artikel/Zubehör

• Spannarme für Seilführung zur Aufnahme und Ausrichtung der Spannschrauben
• Spannböcke zur gelenkigen Aufnahme der Spannschraube am Spannarm
• Spannseile passend zu Programm und Seildurchmesser
• Seil-Endklemmen zur Definition des Leitungsstrangs im Spannseilsystem
• Mitnehmer und Mitnehmerarm zur Mitnahme der Leitungswagen und Kopplung an den Verbraucher

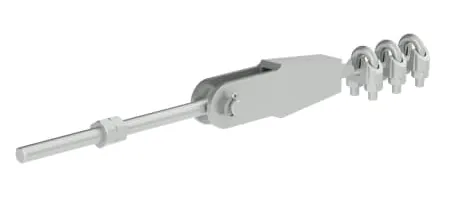

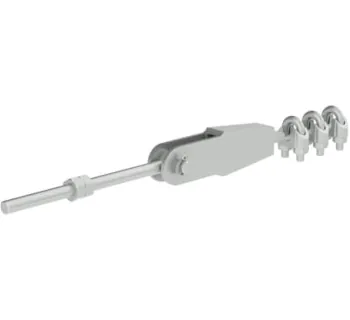

Produktbild
