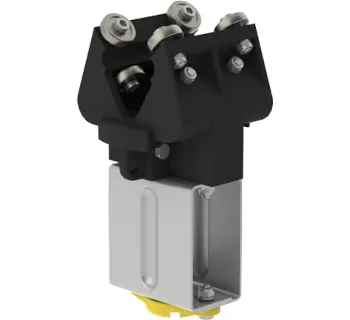

Wampfler Mitnehmerwagen für 0270 mit Kugelgelenk

Der Mitnehmerwagen für das Schleppkabelsystem 0270 von Conductix-Wampfler ist die Schnittstelle zwischen dem mobilen Verbraucher und dem Schleppverband aus Leitungswagen und Rundleitung. Er übernimmt die definierte Mitnahme der Leitungswagenkette entlang der 4kt-Schiene und sorgt dafür, dass Zugkräfte kontrolliert übertragen werden, anstatt direkt am Leitungsanschluss des Verbrauchers zu wirken.

Die Ausführung mit Kugelgelenk dient als Aufnahmepunkt für passende Leitungshalter 020131 zur geordneten Leitungsführung. Der Mitnehmerwagen wird als Funktionskomponente im Systemaufbau eingesetzt und ist in einer Standard- sowie einer Edelstahl-Ausführung verfügbar.

Einsatzbereiche

Mitnehmerwagen werden in Schleppkabelanlagen eingesetzt, sobald ein definierter Mitnahmepunkt zwischen Verbraucher und Schleppverband erforderlich ist.

• Krananlagen und Hebezeuge mit Energiezuführung über Schleppkabel 0270
• Fördertechnik mit schienengeführten Verbrauchern und mitlaufender Rundleitung
• Anlagenbau mit bewegten Aggregaten entlang eines festen Fahrwegs
• Industrieanwendungen, in denen Zugentlastung und definierte Mitnahme des Schleppverbands gefordert sind

Varianten & Unterschiede

Der Mitnehmerwagen mit Kugelgelenk ist als Standard- sowie als Edelstahl-Ausführung verfügbar. Beide Varianten sind für das Programm 0270 ausgelegt und verfügen über ein Kugelgelenk zur Montage passender Leitungshalter 020131.

Montage & Anwendungshinweise

• Systemposition: Mitnehmerwagen als definierter Mitnahmepunkt zwischen Verbraucher und Schleppverband einsetzen.
• Leitungsführung: passende Leitungshalter 020131 abhängig vom Leitungs-Ø am Kugelgelenk montieren.
• Fahrbetrieb: nach Montage Freigängigkeit in der 4kt-Schiene und sauberen Lauf der Wagenkette prüfen.

Sicherheitsaspekte

Der Mitnehmerwagen sorgt für eine definierte Kraftübertragung und unterstützt damit die Zugentlastung am Leitungsanschluss des Verbrauchers. Für sicheren Betrieb sind die Systemzuordnung zu 0270 sowie die korrekte Montage der Leitungshalter am Kugelgelenk entscheidend.

• Systemzuordnung: Nur im Schleppkabelsystem 0270 einsetzen.
• Tragfähigkeit beachten: Auslegung auf 16 kg (Leitungsgewicht und Anbauteile berücksichtigen).
• Kompatible Leitungshalter: Leitungshalter 020131 passend zum Leitungs-Ø verwenden.
• Regelmäßige Kontrolle: Befestigung, Kugelgelenk und Laufverhalten im Betrieb prüfen.

Passende Artikel/Zubehör

• Leitungshalter für Rundleitung (020131) – Montage am Kugelgelenk
• Leitungswagen für 0270 (Kunststoff- oder schwere Baureihe) – Aufbau der Wagenkette
• Endklemme mit Kugelgelenk – definierter Systemstart (erste Komponente) im 0270-System
• Endanschlag 0270 – Fahrwegbegrenzung und definierte Positionierung der Endkomponenten
• 4kt-Schiene – Lauf- und Montageprofil des Systems 0270
• Systemübersicht Schleppkabel 0270 – weitere Komponenten und Aufbauhinweise
