Wampfler Leitungshalter für Rundleitung

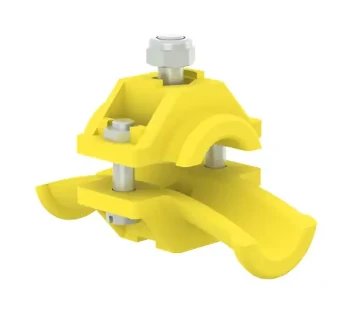

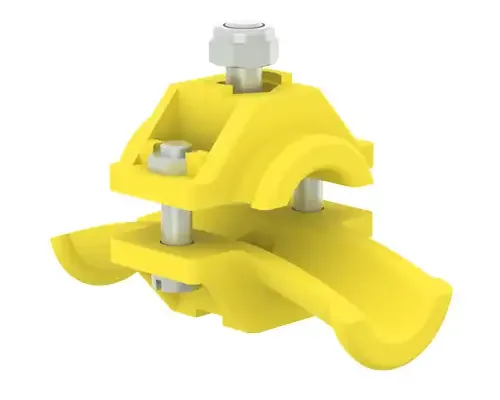

Der Leitungshalter für Rundleitung von Conductix-Wampfler ist ein Halter zur Aufnahme und Führung von Rundleitungen in Schleppleitungen. Er wird am Kugelgelenk von passenden Leitungswagen-Systemkomponenten befestigt und führt die Leitung im Betrieb in geordnete Schlaufen, damit sie beim Verfahren der Anlage sauber auf- und abfächert.

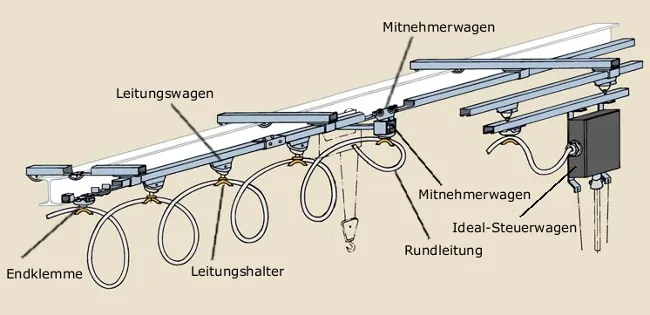

Beim Einziehen wird die Rundleitung in Schlaufen durch den Halter geführt; das Kugelgelenk richtet den Halter in Zugrichtung aus, um die Leitung bestmöglich zu schonen und ein Verwickeln zu vermeiden. Je nach Anlagenaufbau werden Leitungshalter nicht nur an Leitungswagen, sondern zusätzlich auch an Mitnehmerwagen und Endklemme benötigt.

Einsatzbereiche

• Krananlagen und Hebezeuge: Energie- und Steuerleitungen an verfahrbaren Komponenten.
• Fördertechnik und Intralogistik: Leitungsführung an bewegten Wagen/Portalen.
• Maschinen- und Anlagenbau: Schleppleitungssysteme für bewegte Verbraucher mit Rundleitungen.
• Industrieanlagen mit C-Schienen-Schleppleitungen (Programme 230 / 240) sowie I-Träger-Schleppleitungen.

Varianten & Unterschiede

Die Leitungshalter werden in drei Größen angeboten und nach dem Leitungs-Ø ausgewählt. Zusätzlich sind Ausführungen mit Verbindungselementen aus Edelstahl V4A verfügbar (alternativ zur Standardausführung mit verzinkten Verbindungselementen).

Leitung	Leitungs-Ø	Beispiel Bestell-Nr.	Hinweis
Rundleitung	10-16 mm	020131-16	Größe passend zum Leitungs-Ø wählen
Rundleitung	17-25 mm	020131-25	Größe passend zum Leitungs-Ø wählen
Rundleitung	26-36 mm	020131-36	Größe passend zum Leitungs-Ø wählen

Werkstoffe & Ausführung

• Leitungshalter: hochwertiger Kunststoff.
• Verbindungselemente: Stahl, verzinkt; optional auch Edelstahl V4A verfügbar.

Montage & Anwendungshinweise

• Montage durch Verschrauben am Kugelgelenk der passenden Systemkomponente (z. B. Leitungswagen, Mitnehmerwagen, Endklemme).
• Leitungen beim Einziehen in Schlaufen durch die Leitungshalter führen, damit sich die Leitung beim Verfahren sauber auf- und ablegt.
• Pro Wagen können wahlweise ein, zwei oder mehrere Leitungshalter montiert werden; bei unterschiedlichen Größen den größten Halter oben anordnen.
• Für korrosive/feuchte Umgebungen sind Ausführungen mit Edelstahl V4A-Verbindungselementen sinnvoll.

Sicherheitsaspekte

• Die richtige Größenauswahl (Leitungs-Ø) und die korrekte Schlaufenführung sind entscheidend, um mechanische Belastungen und Fehlfunktionen im bewegten Betrieb zu vermeiden.
• Befestigungen regelmäßig prüfen: fester Sitz der Verbindungselemente, freier Bewegungsbereich am Kugelgelenk, keine Scheuerstellen an der Leitung.
• Arbeiten an der Anlage nur im gesicherten Zustand (gegen unbeabsichtigtes Verfahren) durchführen.

Passende Artikel/Zubehör

• Leitungswagen mit Kugelgelenk: Trägerkomponente zur Aufnahme der Leitungshalter.
• Mitnehmerwagen mit Kugelgelenk: Mitnahme-/Antriebskomponente, ebenfalls mit Aufnahme für Leitungshalter.
• Endklemme für Rundleitungshalter: Systemstart/Abschluss mit Aufnahme am Kugelgelenk.
• Rundleitungshalter: Größen- und Systemübersicht für die Aufnahme von Rundleitungen und Schläuchen.
• C-Schiene (Programme 230 / 240): Laufprofil der Schleppleitung.
