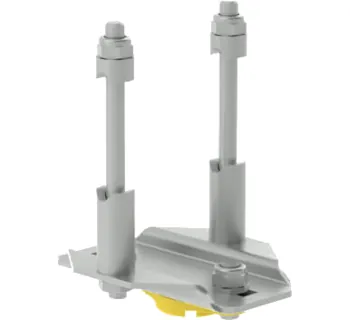

Wampfler Endklemme mit Kugelgelenk
Die Conductix-Wampfler Endklemme mit Kugelgelenk für Schleppkabel 0270 fixiert Rundleitungen (und Schläuche) als erste Komponente sicher am Systemanfang und bietet ein Kugelgelenk zur Montage passender Leitungshalter 020131. Sie wird an der 4kt-Schiene mit Schraubbolzen befestigt, hinter dem Endanschlag positioniert und ist als Standard-Variante (027298) sowie als Edelstahl-Ausführung (027498) erhältlich.
- Definierter Leitungsstart im Schleppkabelsystem 0270 (erste Komponente)
- Kugelgelenk zur Aufnahme von Leitungshaltern 020131 (Leitungs-Ø-abhängig)
- 2 Varianten: 027298 (Standard) und 027498 (Edelstahl-Ausführung)
- Tragfähigkeit 16 kg bei ca. 0.18 kg Gewicht
- Montage an der 4kt-Schiene mit Schraubbolzen (Position hinter dem Endanschlag)
- Werkstoffhinweis: Edelstahl-Ausführung in Edelstahl (V4A) bzw. Kunststoff säurefest
Leitung
Artikel-Nr.:
Die Conductix-Wampfler Endklemme mit Kugelgelenk für Schleppkabel 0270 fixiert Rundleitungen (und Schläuche) als erste Komponente sicher am Systemanfang und bietet ein Kugelgelenk zur Montage passender Leitungshalter 020131. Sie wird an der 4kt-Schiene mit Schraubbolzen befestigt, hinter dem Endanschlag positioniert und ist als Standard-Variante (027298) sowie als Edelstahl-Ausführung (027498) erhältlich.
- Definierter Leitungsstart im Schleppkabelsystem 0270 (erste Komponente)
- Kugelgelenk zur Aufnahme von Leitungshaltern 020131 (Leitungs-Ø-abhängig)
- 2 Varianten: 027298 (Standard) und 027498 (Edelstahl-Ausführung)
- Tragfähigkeit 16 kg bei ca. 0.18 kg Gewicht
- Montage an der 4kt-Schiene mit Schraubbolzen (Position hinter dem Endanschlag)
- Werkstoffhinweis: Edelstahl-Ausführung in Edelstahl (V4A) bzw. Kunststoff säurefest
Informationen: Endklemme mit Kugelgelenk
Die Endklemme mit Kugelgelenk von Conductix-Wampfler ist eine Systemkomponente für Schleppkabel 0270 und dient dazu, Rundleitungen (und Schläuche) am Systemanfang sicher im Schleppkabelverband zu fixieren. Sie wird als erste Komponente in der Schleppleitung eingesetzt und bildet den festen Fixpunkt, an dem die Leitung über passende Leitungshalter 020131 geführt werden kann.
Die Endklemme wird an der 4kt-Schiene mittels Schraubbolzen befestigt und in der Praxis hinter dem Endanschlag positioniert. Für die Verschraubung ist die Schiene an zwei Stellen mit einer Bohrvorrichtung vorzubohren; anschließend können je nach eingesetzter Rundleitung passende Leitungshalter auf das Kugelgelenk geschraubt werden.
Einsatzbereiche
- Krananlagen und Hebezeuge: definierter Leitungsstart bei verfahrbaren Komponenten im Schleppkabelsystem 0270
- Fördertechnik und Intralogistik: Leitungsführung an bewegten Wagen/Portalen mit Rundleitungen
- Maschinen- und Anlagenbau: geordnete Leitungsführung in Schleppleitungen, insbesondere bei längeren Strecken oder Kurvenfahrten im 0270-System
- Industrieanlagen mit Schleppkabeln: Fixpunkt zur sauberen Schlaufenführung und zur Aufnahme geeigneter Leitungshalter
Varianten & Unterschiede
Die Endklemme mit Kugelgelenk ist in Standard- sowie in einer Edelstahl-Ausführung erhältlich. Beide Varianten sind für Programm 0270 und Rundleitung ausgelegt und beinhalten ein Kugelgelenk zur Aufnahme von Leitungshaltern 020131.
Montage & Anwendungshinweise
- Positionierung: Endklemme hinter dem Endanschlag an der Schiene anordnen.
- Befestigung: Montage an der 4kt-Schiene über Schraubbolzen.
- Bohrbild: Schiene an zwei Stellen mithilfe einer Bohrvorrichtung vorbohren; Bohrvorrichtung nach der ersten Bohrung um den Mittenabstand zur zweiten Bohrung versetzen.
- Leitungsaufnahme: passende Leitungshalter abhängig vom verwendeten Leitungs-Ø auf das Kugelgelenk schrauben.
| Merkmal | Standard | Edelstahl-Ausführung |
|---|---|---|
| Artikelbezeichnung | Endklemme mit Kugelgelenk Standard | Endklemme mit Kugelgelenk Edelstahl-Ausführung |
| Programm | 0270 | 0270 |
| Leitung | Rundleitung | Rundleitung |
| Artikel-Nr. | 027298 | 027498 |
| Gewicht | ca. 0.18 kg | ca. 0.18 kg |
| Tragfähigkeit | 16 kg | 16 kg |
| Merkmale | Standardreihe, inkl. Kugelgelenk für Leitungshalter 020131 | Ausführung in Edelstahl (V4A) bzw. Kunststoff säurefest, inkl. Kugelgelenk für Leitungshalter 020131 |
Passende Artikel/Zubehör
- Leitungshalter für Rundleitung (020131-16 / 020131-25 / 020131-36) – zur Befestigung am Kugelgelenk
- Endanschlag 0270 – zur Begrenzung des Fahrwegs; Endklemme wird hinter dem Endanschlag positioniert
- 4kt-Schiene – Trägerprofil des Schleppkabelsystems 0270 zur Montage der Komponenten
- Schleppkabel 0270 – Systemübersicht und weitere kompatible Komponenten
Variantenübersicht für das Programm 0270.
https://www.tomanro.de/2487-Wampfler_Endklemme_mit_Kugelgelenk-Typen
Standardausführung mit Tragfähigkeit 16 kg.
https://www.tomanro.de/21473-Wampfler_Endklemme_mit_Kugelgelenk_Standard-Produkte
Ausführung in Edelstahl (V4A) bzw. Kunststoff säurefest.
https://www.tomanro.de/21474-Wampfler_Endklemme_mit_Kugelgelenk_Edelstahl_Ausfuehrung-Produkte
Größen nach Leitungs-Ø zur Montage am Kugelgelenk.
https://www.tomanro.de/133-Wampfler_Leitungshalter_fuer_Rundleitung-Typen
Anschläge zur Fahrwegbegrenzung im Programm 0270.
https://www.tomanro.de/2474-Wampfler_Endanschlag_0270-Typen
Vierkant-Schiene als Lauf- und Montageprofil im Schleppkabelsystem 0270.
https://www.tomanro.de/2470-Wampfler_4kt_Schiene-Typen
Komponentenauswahl und Systemaufbau für 0270.
https://www.tomanro.de/241-Schleppkabel_0270-Gruppe
