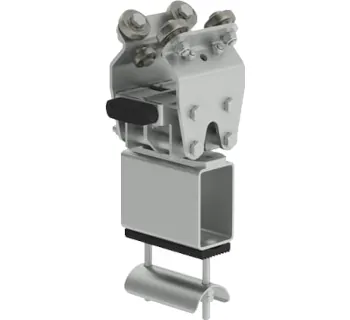

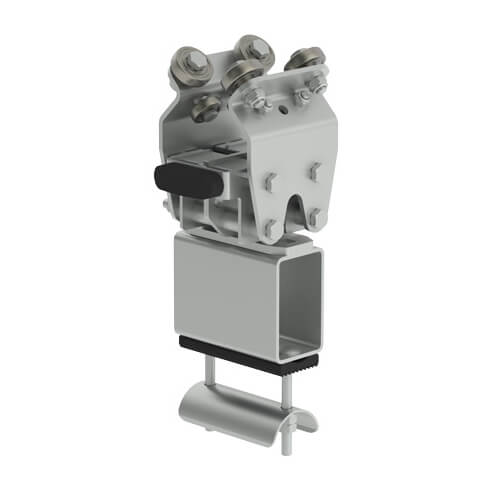

Wampfler Mitnehmerwagen leichte Bauart

Conductix-Wampfler Mitnehmerwagen leichte Bauart – Programm 0270

Der Mitnehmerwagen in leichter Bauart ist das Zug- und Schubelement im Vierkantschienen-Leitungswagensystem (Programm 0270), das den Wagenverband definiert mit dem fahrenden Verbraucher mitnimmt. Er wird in Schleppkabelanlagen eingesetzt, um Flachkabel kontrolliert zu bewegen und den Lauf der Wagenkette im Betrieb stabil und reproduzierbar zu halten.

Der Wagenkörper ist aus Stahl gefertigt und verzinkt; die Laufrollen sind kugelgelagert und ebenfalls verzinkt. Für eine robuste Praxisnutzung verfügt die Baureihe über einen einseitig verbauten Gummipuffer, der Stöße innerhalb der Wagenkette sowie an Endklemmen gedämpft.

Einsatzbereiche

Der Mitnehmerwagen wird in Schleppkabelsystemen eingesetzt, wenn Energie- und Steuerleitungen entlang einer Fahrbahn geordnet mitgeführt werden müssen. Typische Anwendungen sind Krananlagen, Fördertechnik, Intralogistik und verfahrbare Maschinenachsen mit fest definiertem Fahrweg.

• Kurven- und Ringsysteme auf Vierkantschiene (Programm 0270)
• Staubbelastete Umgebungen (z. B. Schüttgut-/Silo-Anwendungen) innerhalb geeigneter Systemauslegung
• Wagenketten mit Flachkabel und definiertem Mitnehmerpunkt

Unterschiede der Varianten

Der Mitnehmerwagen leichte Bauart ist in Varianten mit unterschiedlicher Kabelauflage verfügbar. Die Auswahl erfolgt passend zur vorgesehenen Kabelgeometrie und dem benötigten Klemmbereich der Auflage.

Sicherheitsaspekte & Normen

• Tragfähigkeit einhalten: Die Systemauslegung (Leitungsgewicht, Wagenanzahl, Fahrprofil) ist so zu dimensionieren, dass die Tragfähigkeit 20 kg nicht überschritten wird.
• Gedämpfte Stöße: Der einseitige Gummipuffer reduziert Stoßbelastungen beim Kontakt innerhalb der Wagenkette bzw. an Endklemmen und unterstützt einen ruhigen Betrieb.
• Klemmbereich beachten: Die Kabelauflage ist nur innerhalb des angegebenen max. Klemmbereichs zu nutzen, um unzulässige Pressung oder unsicheren Sitz zu vermeiden.
• ATEX-Anwendungen: Für explosionsgefährdete Bereiche sind ausschließlich die dafür vorgesehenen ATEX-Ausführungen und dokumentierten Systemkomponenten der 0270/0280-Familie zu verwenden.

Montagehinweise

Der Mitnehmerwagen wird stirnseitig in die Laufbahnschiene eingeschoben und ist ab Werk für das entsprechende Laufbahnprofil eingestellt; eine nachträgliche Anpassung ist nicht erforderlich. Für einen störungsfreien Lauf sind Schienenstöße bündig und versatzfrei auszuführen und der Fahrweg mit geeigneten Endkomponenten zu begrenzen.


Passende Artikel/Zubehör

• 4kt-Schiene (Programm 0270/0280) als Laufbahn für Kurven- und Ringsysteme
• Schienenhalter zur fachgerechten Befestigung der 4kt-Schiene an der Tragekonstruktion
• Schienenverbinder für bündige, versatzfreie Profilstöße
• Leitungswagen leichte Baureihe für die Wagenkette bei Flachkabel-Mitführung
• Endanschlag 0270 zur definierten Fahrwegbegrenzung (gedämpfter Anschlag)
• Endklemme zur Fixierung des Leitungsanfangs am Schienenbeginn
• Mitnehmerarm zur mechanischen Kopplung zwischen Verbraucher und Mitnehmerwagen (anwendungsabhängig)
