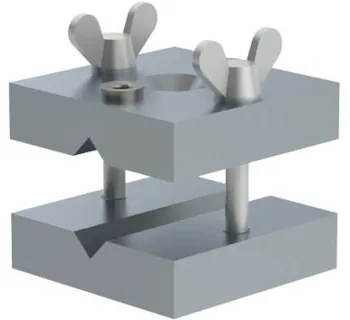

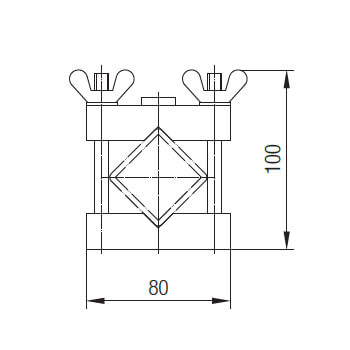

Wampfler Bohrvorrichtung

Die Bohrvorrichtung ist eine Montagehilfe für Leitungswagensysteme auf Vierkantschienen und unterstützt das präzise Bohren von 4kt-Schienen sowie Systemkomponenten wie Endklemmen und weiteren Anbauteilen. Sie wird eingesetzt, wenn Schienen und Bauteile für die Montage vorgebohrt werden müssen, um Bohrbilder reproduzierbar auszurichten und eine passgenaue Verschraubung zu ermöglichen.

In der Praxis erleichtert die Bohrvorrichtung die Montage vor allem bei wiederkehrenden Bohrungen entlang der Schiene und hilft, Montagefehler durch Bohrversatz zu reduzieren. Dadurch können Schienenstöße und Anbauteile so vorbereitet werden, dass sich das System sauber montieren lässt und die Wagen ohne störende Kanten oder Versätze laufen können.

Einsatzbereiche

• Montage von Leitungswagensystemen auf 4kt-Schiene im Programm 0270
• Vorbereitung von Schienenbohrungen für Schienenhalter, Verbinder und weitere Systemkomponenten
• Bohren für Endklemmen (z. B. Endklemme Kunststoff / Endklemme für Stahlwagen), wenn die Schiene dafür vorgebohrt werden muss
• Wiederholmontage in Krananlagen, Fördertechnik und Intralogistik mit mehreren identischen Bohrpunkten

Sicherheitsaspekte

• Reproduzierbare Bohrbilder unterstützen eine korrekte Montage und reduzieren das Risiko von Versatz, der zu Kantenbildung oder ungünstigem Laufverhalten führen kann.
• Entgraten der Bohrungen ist sicherzustellen, um Beschädigungen an Bauteilen und Leitungen sowie Verletzungsgefahr zu vermeiden.

Montagehinweise

Die Bohrvorrichtung wird zur Ausrichtung des Bohrbildes an der 4kt-Schiene angesetzt und fixiert; anschließend werden die erforderlichen Bohrungen erstellt. Nach dem Bohren sind Bohrungen zu entgraten und die Schiene für die Montage der Systemkomponenten vorzubereiten.

Passende Artikel/Zubehör

• 4kt-Schiene (Programm 0270/0280)
• Schienenhalter für 4kt-Schienen
• Schienenverbinder für Vierkantschienen
• Endklemme Kunststoff (für Kunststoff-Wagen)
• Endklemme für Stahlwagen
• Endanschlag 0270
