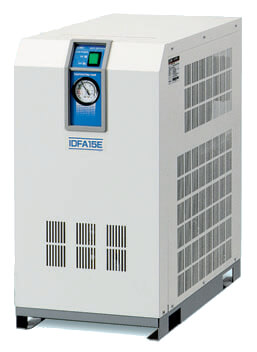

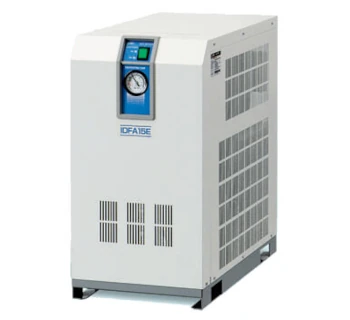

SMC Lufttrockner IDFA

Die SMC Lufttrockner IDFA sind Druckluft-Kältetrockner, die Feuchtigkeit aus der Druckluft entfernen und einen weitgehend konstanten Drucktaupunkt von typischerweise 3 °C sicherstellen. Die Baureihe umfasst kompakte Geräte für kleine Volumenströme bis hin zu leistungsstarken Trocknern mit Luftleistungen bis etwa 1.340 m3/h (ANR) und Anschlussgrößen von Rc 3/8 Zoll bis R 2 1/2 Zoll. Ein Hochleistungswärmetauscher, automatische Kondensatableitung und ozonfreundliche Kältemittel wie R134a, R407C oder Varianten mit low GWP sorgen für effizienten, sicheren und umweltbewussten Betrieb.

Funktionsprinzip und Aufbau des Lufttrockners IDFA

Der Druckluft-Kältetrockner der Serie IDFA arbeitet nach dem Prinzip der Kältetrocknung: Die feuchte Druckluft wird abgekühlt, das entstehende Kondensat wird abgeschieden und anschließend verlässt getrocknete Luft den Trockner.

• In einem Luft-Luft-Wärmetauscher wird die eintretende warme Druckluft durch die bereits getrocknete Kaltluft vorgekühlt.
• Im Verdampfer des Kältekreislaufs wird die Luft weiter auf einen Drucktaupunkt von etwa 3 °C (optional 7 °C oder 10 °C) abgekühlt, sodass der enthaltene Wasserdampf kondensiert.
• Das Kondenswasser wird im integrierten Kondensatabscheider gesammelt und über einen automatischen Kondensatablass (schwimmergesteuert oder Heavy-Duty-Ablass) aus dem System entfernt.
• Die trockene Luft wird erneut durch den Luft-Luft-Wärmetauscher geführt und dort wieder leicht erwärmt, um Kondensatbildung in der nachgeschalteten Rohrleitung zu reduzieren.

Die Taupunktanzeige (Verdampfungsthermometer oder elektronische Anzeige) ermöglicht die schnelle Kontrolle des Betriebszustands. Ein robuster Edelstahl-Wärmetauscher mit verbesserter Korrosionsbeständigkeit erhöht die Lebensdauer, insbesondere bei größeren Anlagen und höheren Volumenströmen.

Einsatzbereiche der SMC Lufttrockner IDFA

Die IDFA-Serie ist überall dort sinnvoll, wo Feuchtigkeit in der Druckluft zu Korrosion, Vereisung, Qualitätsverlusten oder Stillständen führen kann. Typische Einsatzgebiete sind:

• Allgemeine Industrie & Maschinenbau – Schutz von Ventilen, Zylindern, Greifsystemen und Leitungsnetzen in Fertigungsanlagen.
• Werkstätten & Druckluftwerkzeuge – Verbesserung der Zuverlässigkeit von Druckluftschraubern, Schleifern und anderen Werkzeugen sowie Reduzierung von Rost und Wasser in Leitungen.
• Prozessindustrie – Anwendungen mit Qualitätsanforderungen an die Druckluft, z. B. in Lebensmittel-, Verpackungs-, Textil- oder Druckmaschinen.
• Mess- und Prüftechnik – Versorgung von Messgeräten und Prüfständen, bei denen Kondensat zu Messfehlern oder Funktionsstörungen führen kann.
• Optik-, Elektronik- und Oberflächentechnik – z. B. Poliermaschinen, 3D-Messanlagen, Lackier- oder Beschichtungsprozesse, bei denen Feuchtigkeit das Ergebnis beeinträchtigen würde.

Durch verschiedene Größen von IDFA3E bis IDFA90 können sowohl Einzelarbeitsplätze als auch komplette Betriebsnetze mit einem oder mehreren Kältetrocknern ausgestattet werden.

Varianten und Unterschiede innerhalb der IDFA-Serie

Die Serie IDFA umfasst mehrere Leistungsstufen und Konfigurationsoptionen, um sie an unterschiedliche Netze, Drücke und Umgebungen anzupassen.

Alle Varianten sind nach internationalen Standards konstruiert, verfügen über CE-Kennzeichnung und werden unter einem ISO 9001 zertifizierten Qualitätsmanagement gefertigt. Die Auswahl des passenden Modells erfolgt anhand der Nennluftleistung, der Einlasstemperatur, des Systemdrucks und des gewünschten Drucktaupunkts.

Auswahlkriterien für den richtigen IDFA-Lufttrockner

Für eine zuverlässige und energieeffiziente Trocknung sollte der SMC Lufttrockner IDFA nach den realen Betriebsbedingungen ausgelegt werden:

• Kompressorleistung und Volumenstrom: Nennluftleistung des Trockners an die maximale Liefermenge des Kompressors (inklusive Reserven) anpassen.
• Einlasstemperatur: Berücksichtigung, ob die Luft nach dem Kompressor nachgekühlt ist; ggf. Modelle für erhöhte Einlasstemperaturen bis 60 °C wählen.
• Betriebsdruck: Nennbedingungen sind oft bei 0.7 MPa definiert; bei höheren oder niedrigeren Drücken sind Korrekturfaktoren für die Trocknerleistung anzuwenden.
• Gewünschter Drucktaupunkt: Standard sind etwa 3 °C, optional 7 °C oder 10 °C; für sehr niedrige Taupunkte (unter 0 °C) sind ggf. Membrantrockner IDG oder Adsorptionstrockner vorzusehen.
• Umgebungstemperatur: Auf ausreichende Belüftung und Einhaltung der zulässigen Umgebungstemperatur (typisch 2 – 40 °C, bei speziellen Ausführungen höher) achten.
• Energieeffizienz und Service: Geringer Druckabfall, leicht zugängliche Komponenten, wartungsfreundlicher Kondensatablass und gute Verfügbarkeit von Ersatzteilen berücksichtigen.

Häufige Fehler bei Planung, Einbau und Betrieb

In der Praxis treten bei Druckluft-Kältetrocknern immer wieder ähnliche Fehler auf, die zu Restfeuchte, erhöhtem Energiebedarf oder Störungen führen.

• Unterdimensionierung: Die Trocknergröße wird nur nach Nennwerten gewählt, ohne Korrekturfaktoren für höhere Einlasstemperaturen, höhere Umgebungstemperaturen oder abweichende Drücke zu berücksichtigen – der tatsächliche Volumenstrom überschreitet dann die effektive Trocknerleistung.
• Fehlende oder falsche Vorfiltration: Ohne geeignete Hauptleitungsfilter (z. B. AFF, AM, AMD) gelangen Öl und Partikel in den Trockner, was zu Verschmutzung, Vereisung im Wärmetauscher oder Problemen am Kondensatablass führt.
• Falsche Einbaulage und Aufstellung: Zu geringe Freiräume für Luftzirkulation, Aufstellung in geschlossenen Nischen oder in unmittelbarer Nähe von Wärmequellen führen zu Überhitzung und Leistungsabfall.
• Nicht angeschlossene oder abgestellte Kondensatleitungen: Offene Abläufe können Feuchtigkeit in den Aufstellraum bringen oder zu Verschmutzung führen; verstopfte Leitungen verhindern die sichere Kondensatabfuhr.
• Fehlender Bypass oder Wartungsabsperrung: Ohne geeignete Bypass-Leitung oder Absperrventile ist ein Trocknerwechsel oder eine Wartung nur mit Anlagenstillstand möglich.
• Ignorieren der Taupunkt-Anzeige: Veränderungen im angezeigten Taupunkt werden nicht ausgewertet; ein schleichender Leistungsverlust des Trockners bleibt unbemerkt.

Eine regelmäßige Funktionsprüfung des Kondensatablasses, die Kontrolle der Taupunktanzeige und das Einhalten der vom Hersteller empfohlenen Wartungsintervalle sind entscheidend für eine dauerhaft stabile Druckluftqualität.

Sicherheitsaspekte und relevante Normen

Der Betrieb eines Druckluft-Kältetrockners wie dem SMC IDFA unterliegt verschiedenen Sicherheits- und Qualitätsanforderungen, insbesondere im Hinblick auf Druckbehälter, elektrische Ausrüstung und Kältemittel.

• Einhaltung der Druckgeräterichtlinie (z. B. 2014/68/EU) für drucktragende Teile und Bauteile – Auslegung, Prüfung und Kennzeichnung gemäß den zulässigen Druck- und Temperaturbereichen.
• Produktion unter ISO 9001-zertifiziertem Qualitätsmanagement sowie CE-Konformität der Geräte.
• Beachtung der Norm ISO 8573-1 für die geforderte Druckluftqualität (Partikel, Wasser, Öl); der IDFA kann zur Einhaltung der entsprechenden Klassen für Feuchte beitragen.
• Einbindung in ein elektrisches System nach den einschlägigen Normen (z. B. EN 60204-1), einschließlich Schutzerdung, Überstromschutz und ggf. Fehlerstromschutzschalter (Option R).
• Beachten der Vorschriften für den Umgang mit Fluorkältemitteln und low GWP-Kältemitteln (z. B. F-Gase-Verordnung, Montreal-Protokoll) – insbesondere bei Wartung und Entsorgung.
• Servicearbeiten nur im drucklosen Zustand; vor Arbeiten sind Druckluftleitungen zu absperren, zu entlüften und gegen unbeabsichtigtes Wiederanlaufen zu sichern.

Bei sicherheitskritischen Anwendungen (z. B. Druckluft für Steuerkreise mit Sicherheitsfunktionen) ist zusätzlich zur Trocknung eine redundante Auslegung von Versorgung, Filtration und Überwachung entsprechend den Anforderungen der Maschinenrichtlinie und harmonisierten Normen sinnvoll.

Passende und ergänzende Artikel von SMC

Für eine vollständige und wirtschaftliche Druckluftaufbereitung wird der SMC Lufttrockner IDFA typischerweise mit weiteren SMC Komponenten kombiniert:

• Hauptleitungsfilter AFF – Grobfiltration und Wasserabscheidung vor dem Trockner, um Wärmetauscher und Kondensatablass zu schützen.
• Mikro- und Submikrofilter AM / AMD – Feinfiltration nach dem Trockner zur Reduzierung von Restöl und Partikeln, z. B. für ISO 8573-1 Klassen mit niedrigem Öl- und Partikelgehalt.
• SMC Druckregler und kombinierte Wartungseinheiten AC-/AW-Serie – zur Einstellung des Arbeitsdrucks und zusätzlichen Filtration bzw. Schmierung an den Verbrauchern.
• Automatische Kondensatableiter AD-Serie – als Ergänzung für Sammelleitungen oder tiefliegende Netzabschnitte, in denen sich Kondensat ansammelt.
• Membrantrockner IDG – für Anwendungen, die sehr niedrige Taupunkte (z. B. -20 °C oder -40 °C) erfordern oder deren Luftqualität höher als mit Kältetrocknern allein sein muss.

Eine typische Lösung besteht aus einem Hauptleitungsfilter vor dem IDFA, dem Lufttrockner selbst, einem Feinfilter dahinter sowie lokalen Filter-Regler-Einheiten an den wichtigsten Verbrauchergruppen.
