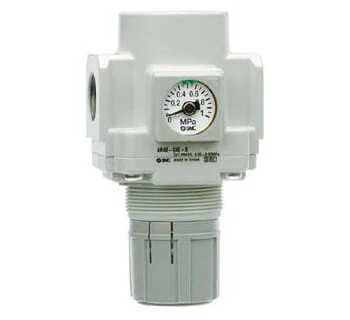

SMC Druckregler

Die SMC Druckregler der Serien AR, ARM, ARJ, IR und ITV halten einen voreingestellten Betriebsdruck in Druckluftsystemen innerhalb enger Grenzen konstant. Sie werden direkt nach der Druckluftaufbereitung eingesetzt und schützen nachgeschaltete Pneumatik-Komponenten zuverlässig vor Überdruck, Druckschwankungen und unnötiger Belastung.

Typische Anschlussgrößen reichen – je nach Baureihe – von 1/8 Zoll bis 2 Zoll mit Druckbereichen von etwa 0.005 bis 0.9 MPa. Durch die modulare Bauweise vieler SMC Regler (z. B. AR-A) können sie komfortabel mit Filtern, Ölern und weiteren Wartungskomponenten kombiniert werden.

Funktionsprinzip und Arbeitsweise der SMC Druckregler

Der SMC Druckregler ist ein direktwirkendes Druckregelventil, das den Ausgangsdruck unabhängig von Schwankungen im Eingangsdruck oder im Verbrauch konstant hält. Herzstück ist eine Membran-Feder-Kombination, die über eine Einstellspindel (Knopf) vorgespannt wird.

• Steigt der Ausgangsdruck über den eingestellten Sollwert, öffnet der Entlüftungskanal (bei selbstentlüftenden Modellen), überschüssige Luft wird zur Atmosphäre abgeblasen.
• Fällt der Ausgangsdruck, öffnet der Regler auf der Zulaufseite, bis der eingestellte Druck wieder erreicht ist.
• Ein Manometer oder elektronischer Drucksensor dient zur Überwachung und Feinjustierung des Arbeitsdrucks.

Viele SMC Regler sind mit einem Feststellknopf ausgerüstet, der nach der Einstellung verriegelt werden kann, um unbeabsichtigte Verstellungen im Betrieb zu vermeiden. Spezielle Ausführungen besitzen eine Rückflussfunktion, die einen schnellen Druckabbau auf der Abgangsseite ermöglicht.

Einsatzbereiche der SMC Druckregler

SMC Druckregler kommen überall dort zum Einsatz, wo eine definierte Druckluftversorgung notwendig ist, um die Funktion von Druckluftwerkzeugen, Zylindern und Ventilen sicherzustellen.

• Industrie & Maschinenbau – Druckregelung für Antriebszylinder, Ventilinseln, Greifsysteme und Handhabungstechnik.
• Werkstätten & Service – Schutz von Druckluftwerkzeugen vor Überdruck und Verbesserung der Prozessqualität an Einzelarbeitsplätzen.
• Prozess- und Fertigungsindustrie – konstante Versorgung von Prozessventilen und Mess-/Prüfständen.
• Prüf- und Labortechnik – Einsatz von Präzisionsdruckreglern für reproduzierbare Druckverläufe bei niedrigen Volumenströmen.
• Automatisierung & Robotik – Feineinstellung von Klemm-, Greif- und Spanndrücken an einzelnen Achsen oder Greifern.

Unterschiede der SMC Regler-Varianten

SMC bietet für unterschiedliche Aufgaben abgestimmte Regler-Baureihen – vom Standard-Druckregler über Präzisionsdruckregler bis hin zu elektropneumatischen Reglern. Die wichtigsten Varianten sind in der folgenden Übersicht dargestellt.

Über die Wahl der Serie, der Baugröße, des Anschlussgewindes und des Druckbereichs lässt sich der Regler exakt auf die jeweilige Aufgabe abstimmen – vom Einzelarbeitsplatz bis zur komplexen Prozessanlage.

Auswahlkriterien für den passenden SMC Druckregler

Für eine zuverlässige und energieeffiziente Druckluftversorgung sollte der SMC Druckregler anhand einiger grundlegender Kriterien ausgewählt werden:

• Benötigter Arbeitsdruck: Einhaltung des von den Verbrauchern geforderten Drucks (z. B. 4 – 6 bar) bei ausreichender Reserve innerhalb des Reglerbereichs.
• Durchflussbedarf: Dimensionierung nach maximalem Volumenstrom der angeschlossenen Verbraucher, um unnötigen Druckabfall zu vermeiden.
• Regelgenauigkeit: Standard-Regler für allgemeine Anwendungen, Präzisions- oder elektro­pneumatische Regler für anspruchsvolle Prozesse.
• Einbausituation: Wahl zwischen modularer, blockförmiger oder miniaturisierter Ausführung (z. B. AR-A, ARM, ARJ).
• Medien- und Umgebungstemperatur: Einhaltung der angegebenen Temperaturbereiche (typisch z. B. -5 bis 60 °C, nicht gefroren).
• Optionen: Manometer, digitale Drucksensoren, Rückflussfunktion, Verriegelungselemente oder spezielle Anschlussplatten.

Häufige Fehler bei Planung, Einbau und Betrieb

In der Praxis treten bei Druckreglern immer wieder ähnliche Fehler auf, die die Prozesssicherheit und Lebensdauer von Komponenten negativ beeinflussen. Mit wenigen Grundregeln lassen sie sich vermeiden.

• Falsche Dimensionierung: Ein zu kleiner Regler verursacht Druckeinbrüche bei Lastwechseln, ein zu großer Regler verschlechtert die Einstellfeinfühligkeit und kann träge reagieren.
• Falsche Einbaureihenfolge: Der Regler muss immer hinter Filter und Trockner angeordnet werden; sonst führen Kondensat und Schmutz zu vorzeitigem Verschleiß.
• Verwendung als Absperrorgan: Druckregler sind keine Absperrventile. Zum vollständigen Trennen der Druckluftversorgung sind separate Absperr- oder Sicherheitsventile vorzusehen.
• Fehlende Entlüftungsmöglichkeit: Bei nicht selbstentlüftenden Reglern kann der Druck auf der Abgangsseite nur langsam oder gar nicht abgebaut werden, was Stillstände und Sicherheitsrisiken verlängert.
• Unsachgemäße Einstellung: Schnellwechsel zwischen sehr niedrigen und sehr hohen Drücken ohne schrittweise Anpassung kann Manometer und nachgeschaltete Bauteile belasten.
• Verschmutzter Regler: Fehlende Filterung vor dem Regler führt dazu, dass Verschmutzungen an Sitz und Dichtungen Druckschwankungen oder Leckagen verursachen.

In Anlagen mit schnellen Druckwechseln ist der Einsatz von Reglern mit Rückflussfunktion oder ergänzenden Entlüftungs- bzw. Sicherheitsventilen sinnvoll, um Restdruckbereiche sicher und schnell abzubauen.

Sicherheitsaspekte und Normen

Der Einsatz von Druckreglern erfolgt stets im Kontext der allgemeinen Sicherheitsanforderungen an Druckgeräte und Pneumatiksysteme. Dazu zählen insbesondere:

• Beachtung der Druckgeräterichtlinie 2014/68/EU für Druckgeräte mit zulässigem Betriebsdruck über 0.5 bar und deren Einstufung, Prüfung und Kennzeichnung.
• Auslegung der Pneumatik gemäß DIN EN ISO 4414 (Pneumatik – allgemeine Regeln und Sicherheitsanforderungen für Systeme und Komponenten).
• Einhaltung der geforderten Druckluftqualität nach ISO 8573-1 bezüglich Partikeln, Wasser und Öl, insbesondere bei sensiblen Prozessen oder Reinraumanwendungen.
• Ausreichende Überdrucksicherung (z. B. Sicherheitsventile, Druckbegrenzungsventile) in der Anlage, da der Druckregler allein keinen vollständigen Überdruckschutz darstellt.
• Sicheres Arbeiten an Druckreglern nur im drucklosen Zustand – Absperren, entlüften und gegen Wiedereinschalten sichern.

Für sicherheitsrelevante Funktionen (z. B. Halten, Klemmen, Not-Halt) sind zusätzliche Sicherheitsventile und ggf. redundante Kreise nach den Anforderungen der Maschinenrichtlinie und funktionalen Sicherheit vorzusehen.

Passende und ergänzende SMC Artikel

Um SMC Druckregler optimal in eine Druckluftaufbereitung zu integrieren, bietet TOMANRO zahlreiche ergänzende Komponenten derselben Marke:

• SMC Luftfilter als Vorstufe zur Abscheidung von Wasser und Partikeln – unverzichtbar für eine lange Lebensdauer des Druckreglers.
• SMC kombinierte Wartungseinheiten mit Filter, Regler und Öler, wenn eine komplette FRL-Kombination an zentraler Stelle benötigt wird.
• SMC Filter-Regler (AW-Serie) als platzsparende Kombination, wenn Filter und Regler in einem Gehäuse gefordert sind.
• SMC Druckluftöler zur definierten Schmierung von Druckluftwerkzeugen nach dem Regler.
• Manometer und digitale Drucksensoren sowie tragbare Wartungseinheiten für mobile Arbeitsplätze.

Für stationäre Anlagen empfiehlt sich häufig eine kombinierte Wartungseinheit in der Hauptleitung und zusätzliche Druckregler oder Filter-Regler direkt am Verbraucher, um Druckniveau und Luftqualität lokal anzupassen.
