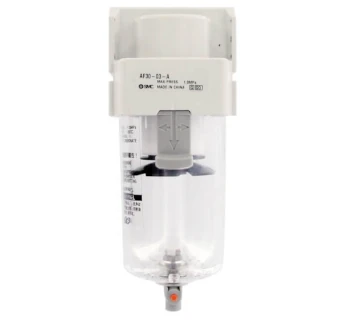

SMC Luftfilter

Die SMC Luftfilter (z. B. Serien AF, AFF, AM, AMD, AMK) sorgen für eine sichere, hohe und gleichmäßige Druckluftqualität, indem sie Feuchtigkeit durch zentrifugale Abscheidung und Feststoffpartikel durch Filterelemente mit Feinheiten von ca. 0.1 bis 100 µm aus der Druckluft entfernen. Mit Anschlussgrößen von etwa 1/8 Zoll bis 2 Zoll und Durchflusskapazitäten bis zu rund 16000 l/min (ANR, 0.7 MPa) decken die Filter vom Einzelarbeitsplatz bis zur Hauptleitung ein breites Anwendungsspektrum ab. Durch die modulare Bauweise vieler Baureihen lassen sich die Filter einfach mit Druckreglern, Ölern und Kältetrocknern kombinieren, um komplette Druckluftaufbereitungssysteme zu realisieren.

Funktionsprinzip und Aufbau der SMC Luftfilter

Die SMC Luftfilter kombinieren verschiedene Abscheidemechanismen, um Wasser, Öl und Partikel aus der Druckluft zu entfernen und so nachgeschaltete Pneumatik-Komponenten zu schützen.

• Im Filtergehäuse wird die eintretende Druckluft in eine zentrifugale Strömung versetzt, sodass Wassertropfen und grobe Partikel durch die Zentrifugalkraft an die Behälterwand geschleudert und nach unten in den Kondensatsammelraum geführt werden.
• Ein austauschbares Filterelement (z. B. Nenn-Filtrationsvermögen 5 µm, bei Feinfiltern 0.1 µm oder kleiner) hält feinere Partikel und Ölnebel zurück und bestimmt maßgeblich die erreichbare Luftreinheit.
• Über einen manuellen oder automatischen Kondensatablass (schwimmergesteuert oder zeitgesteuert) wird das abgeschiedene Kondenswasser aus dem Behälter entfernt, ohne den Druckluftstrom zu unterbrechen.
• Ein transparenter Behälter bzw. eine Niveauanzeige ermöglicht die Kontrolle des Füllstandes, optional stehen Metall- oder Edelstahlbehälter für raue Umgebungen zur Verfügung.

Hauptleitungsfilter der Serie AFF entfernen sowohl Wassertropfen als auch Feststoffpartikel, wodurch separate Wasserabscheider (z. B. Serie AMG) häufig entfallen können. Nachgeschaltete Mikro- und Submikrofilter (AM, AMD, AMK) reduzieren verbleibende Öl- und Partikelanteile und ermöglichen die Einhaltung definierter Druckluftqualitätsklassen.

Einsatzbereiche der SMC Luftfilter

Die SMC Luftfilter werden überall dort eingesetzt, wo Feuchtigkeit, Öl und Schmutzpartikel in der Druckluft zu Korrosion, Verschleiß oder Funktionsstörungen führen können.

• Maschinen- und Anlagenbau – zentrale und dezentrale Druckluftaufbereitung zur Versorgung von Ventilinseln, Zylindern und Greifsystemen.
• Werkstatt und Service – Schutz von Druckluftwerkzeugen, Lackierpistolen und Reinigungsdüsen vor Wasser und Schmutz im Leitungsnetz.
• Prozess- und Fertigungsindustrie – z. B. Verpackungs-, Lebensmittel-, Textil- oder Druckmaschinen, in denen saubere, trockene Druckluft die Produktqualität beeinflusst.
• Mess-, Prüf- und Automatisierungstechnik – stabile Versorgung von Messgeräten, Prüfanlagen und pneumatischen Steuerkreisen.
• Vorstufen für Trockner – Schutz von Kältetrocknern (IDFA-Serie) und Membrantrocknern vor Verschmutzung und Ölbelastung.

Je nach geforderter Druckluftqualität werden mehrere Filterstufen in Reihe geschaltet – vom Hauptleitungsfilter über Mikrofilter bis zu Aktivkohlefiltern zur Geruchsreduktion.

Varianten und Unterschiede der SMC Luftfilter

SMC bietet ein abgestuftes Programm an Druckluftfiltern, die sich hinsichtlich Einsatzort, Filterfeinheit und Medienbelastung unterscheiden.

Die Wahl der richtigen Serie erfolgt in der Regel in Kombination mit der geforderten Druckluftqualitätsklasse, dem Volumenstrom und dem Betriebsdruck. SMC bietet dafür Auswahlhilfen und Diagramme zur Dimensionierung an.

Auswahlkriterien für den passenden Luftfilter

Um die richtige Filterstufe für eine Anwendung festzulegen, sollten technische und wirtschaftliche Aspekte gemeinsam betrachtet werden.

• Luftqualität: Zielklasse nach ISO 8573-1 (Partikel, Wasser, Öl) – daraus ergibt sich die notwendige Kombination aus Hauptleitungs-, Mikro- und Submikrofiltern.
• Volumenstrom: Auslegung anhand des maximalen Volumenstroms (inklusive Reserve) und der zulässigen Druckdifferenz über dem Filter, um Energieverluste zu minimieren.
• Betriebsdruck und Temperatur: Einhaltung der spezifizierten Bereiche (z. B. bis 1.0 MPa und entsprechende Temperaturgrenzen) zur Vermeidung von Materialüberlastung.
• Verschmutzungsgrad der Rohluft: Starker Öl- oder Partikeleintrag erfordert zusätzliche Vorfilter oder kürzere Wartungsintervalle.
• Behältermaterial: Polycarbonat für Standardanwendungen, Metall-/Edelstahlbehälter in chemisch aggressiven oder UV-exponierten Umgebungen.
• Wartungszugänglichkeit: Filter so positionieren, dass Elementwechsel und Kontrolle des Kondensatablasses leicht möglich sind.

Häufige Fehler bei Planung, Einbau und Betrieb

Typische Fehler bei Druckluftfiltern führen oft zu vermeidbaren Problemen in der Anlage und erhöhen die Betriebskosten.

• Unterdimensionierung: Die Filtergröße wird nur nach Anschlussnennweite und nicht nach tatsächlichem Volumenstrom und Druckabfall gewählt – dies führt zu erhöhtem Druckverlust und Energieverbrauch.
• Falsche Reihenfolge der Filterstufen: Feinfilter (z. B. AMD, AMK) ohne vorgeschalteten Hauptleitungs- oder Mikrofilter eingesetzt – die Elemente verschmutzen zu schnell und müssen häufig gewechselt werden.
• Fehlende Kondensatableitung: Manuelle Ablässe werden nicht betätigt oder automatische Ablässe nicht angeschlossen; Wasser sammelt sich im Behälter und wird in die Anlage mitgerissen.
• Unsachgemäße Montage: Filter werden entgegen der vorgegebenen Strömungsrichtung oder in beengten Nischen ohne ausreichende Zugänglichkeit montiert.
• Falsche Erwartung an Aktivkohlefilter: Aktivkohlefilter werden als alleinige Endlösung eingesetzt, obwohl sie nur bei sauber vorgefilterter Luft zuverlässig arbeiten und nicht sämtliche Gerüche vollständig entfernen.
• Überzogene Standzeiten: Filterelemente werden nicht nach Druckdifferenz oder Herstellervorgaben gewechselt, was zu erhöhtem Druckverlust und potenzieller Durchschlaggefahr führt.

Eine einfache Überwachung durch Differenzdruckanzeiger oder regelmäßige Kontrolle des Betriebsdrucks vor und hinter dem Filter unterstützt eine wirtschaftliche Wartungsplanung.

Sicherheitsaspekte und relevante Normen

Beim Einsatz von SMC Luftfiltern sind neben den Herstellerangaben die allgemeinen Anforderungen an Druckluftanlagen und Druckgeräte zu beachten.

• Einhaltung der zulässigen Drücke und Temperaturen des Filtergehäuses gemäß Datenblatt; Filter gehören in der Regel in den Geltungsbereich der Druckgeräterichtlinie 2014/68/EU.
• Beachtung der ISO 8573-1 für die geforderte Druckluftqualität sowie der ISO 12500-Reihe, welche die Prüfmethoden von Druckluftfiltern für Partikel, Wasser und Öl aerosole beschreibt.
• Service- und Wartungsarbeiten nur im drucklosen Zustand; Leitungen sind abzusperren, zu entlüften und gegen Wiedereinschalten zu sichern.
• Verwendung zugelassener Behältermaterialien und Beachtung von Hinweisen zu chemischer Beständigkeit (z. B. bei Kontakt mit Reinigungs- oder Lösemitteln).
• Elektrische Komponenten (z. B. elektronische Kondensatableiter) sind nach den einschlägigen Normen für elektrische Ausrüstung zu installieren und zu schützen.

In sicherheitsrelevanten Anwendungen (z. B. pneumatische Steuerkreise für Sicherheitsfunktionen) ist eine geeignete Redundanz bei Filtern, Trocknern und Versorgungsleitungen sowie die Einhaltung harmonisierter Sicherheitsnormen (z. B. EN ISO 4414) sinnvoll.

Passende und ergänzende Artikel von SMC

Für eine vollständige Druckluftaufbereitung werden SMC Luftfilter typischerweise mit weiteren Komponenten der gleichen Produktfamilien kombiniert.

• SMC Druckregler (AR-Serie) – zur präzisen Einstellung des Arbeitsdrucks nach der Filtration.
• SMC Filter-Regler (AW-Serie) – platzsparende Kombination aus Filter und Regler, besonders geeignet für Einzelarbeitsplätze.
• SMC kombinierte Wartungseinheiten (AC-Serie) – modulare FRL-Kombinationen mit Filter, Regler und Öler für zentrale oder dezentrale Stationen.
• SMC Lufttrockner IDFA – Druckluft-Kältetrockner zur Absenkung des Drucktaupunkts, ideal in Kombination mit Hauptleitungsfiltern der Serien AFF und AM/AMD.
• SMC Kondensatableiter und Membrantrockner – Ergänzung für Netzabschnitte mit besonderen Anforderungen oder ungünstiger Leitungsführung.

Eine typische Installationsfolge besteht aus Hauptleitungsfilter, optionalem Lufttrockner, Feinfilter und Filter-Regler-Einheiten an den Verbrauchergruppen, sodass jede Stelle im Netz die passende Druck- und Qualitätsstufe erhält.
