SMC Tragbare Wartungseinheit

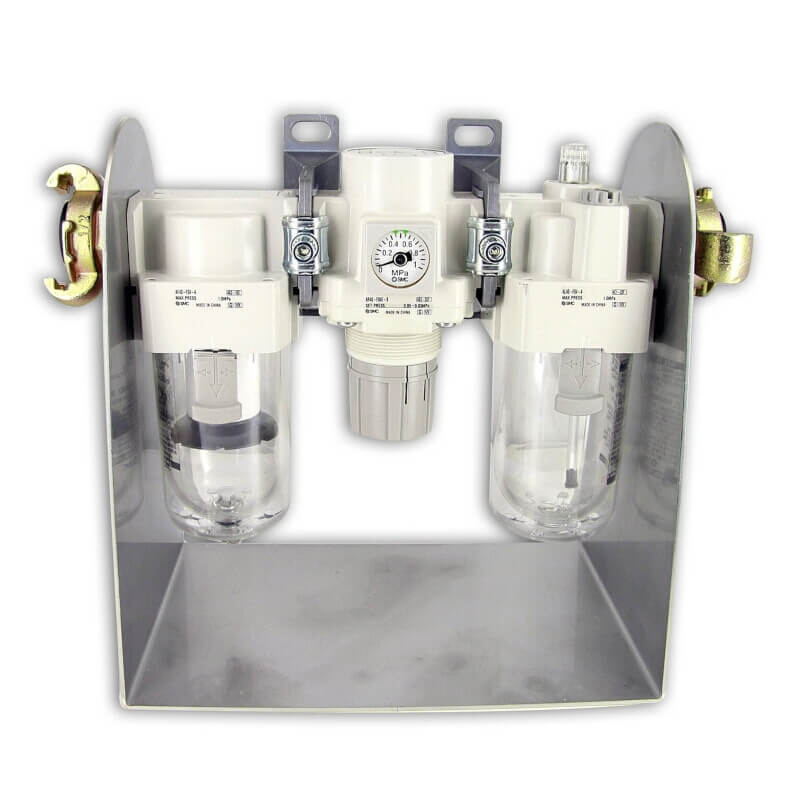

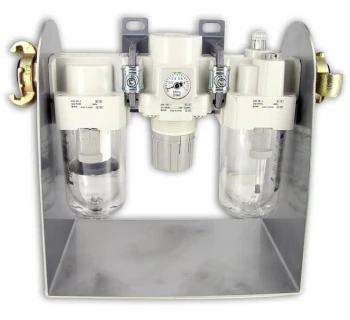

Die SMC Tragbare Wartungseinheit ist ein kompaktes, mobiles Druckluftaufbereitungs-Kombikit, das Filter, Druckregler und Öler in einem Edelstahlgehäuse mit integrierten Klauenkupplungen vereint und so eine konstant hohe Druckluftqualität für Ihre Druckluftwerkzeuge sicherstellt.

Mit Anschlussgrößen von 1/2 Zoll, 3/4 Zoll und 1 Zoll, Durchflüssen bis 3500 m³/h und einem Betriebsdruckbereich von 0.5 bis 8.5 bar eignet sich die Einheit ideal für den mobilen Einsatz vor Ort, z.B. an Montageplätzen, auf Baustellen oder in großen Hallen. Die Filterfeinheit von 5 µm und die integrierte Druckregelung schützen Werkzeuge zuverlässig vor Wasser, Schmutz und Überdruck.

Einsatzbereiche der SMC Tragbaren Wartungseinheit

Die tragbare Wartungseinheit wird überall dort eingesetzt, wo Druckluftwerkzeuge mobil verwendet werden und gleichzeitig eine definierte Luftqualität und ein reproduzierbarer Betriebsdruck gefordert sind.

• Montage- und Instandhaltungsarbeiten in Werkstätten, Kraftwerken, Raffinerien oder Industrieanlagen, bei denen Schlagschrauber, Schleifer, Nadelentroster oder Meißelhammer an wechselnden Orten betrieben werden.
• Baustellen und Außenmontage, z.B. bei Stahlbau, Container- und Anlagenmontage, wo eine mobile Druckluftaufbereitung direkt an der Verbrauchsstelle installiert wird.
• Servicefahrzeuge und mobile Werkstatteinheiten, die Druckluft über Kompressoren bereitstellen und gleichzeitig eine definierte Filtration, Druckregelung und Ölung benötigen.
• Mietparks für Druckluftwerkzeuge, um unterschiedliche Kundengeräte über eine einheitliche Aufbereitungseinheit zu schützen und Reklamationen durch unsachgemäße Luftqualität zu vermeiden.

Die Kombination aus Filter, Druckregler und Öler direkt am Einsatzort verhindert, dass Wasser, Partikel und Ölmangel den Luftmotor der Werkzeuge schädigen und sorgt für konstante Leistung und Lebensdauer.

Varianten und technische Unterschiede

Bei TOMANRO stehen drei Ausführungen der SMC Tragbaren Wartungseinheit zur Verfügung. Sie unterscheiden sich vor allem im Luftanschluss, im maximalen Durchfluss und damit im versorgbaren Werkzeugbedarf, während Betriebsdruckbereich und maximaler Luftdruck identisch sind.

*Die Filterfeinheit von 5 µm ist für die portable Wartungseinheit-Kombination aus der Produktfamilie dokumentiert und wird analog für die größeren Baugrößen verwendet.

Für die Auslegung sollte neben dem statischen Druck vor allem der dynamische Betriebsdruck von ca. 6.3 bar bei laufendem Werkzeug und der Luftbedarf in NI/min berücksichtigt werden. Generell wird eine maximale Schlauchlänge von 8 m hinter dem Öler empfohlen, um Schmierwirkung und Druckstabilität sicherzustellen.

Häufige Fehler bei Auswahl und Anwendung

Fehler bei Auslegung oder Betrieb der Tragbaren Wartungseinheit führen häufig zu unnötigen Leistungsverlusten, Werkzeugschäden oder erhöhtem Wartungsaufwand.

• Zu kleines Gerät für den Luftbedarf: Der kombinierte Bedarf mehrerer Druckluftwerkzeuge wird unterschätzt, sodass Durchfluss und Druckabfall in der Wartungseinheit zu niedrigem Werkzeugmoment oder Drehzahl führen.
• Falsche Positionierung im System: Die Wartungseinheit wird zu weit entfernt vom Verbraucher montiert oder lange Schlauchleitungen nach dem Öler (> 8 m) verwendet – Schmierung und Druckstabilität verschlechtern sich deutlich.
• Verwechslung von statischem und dynamischem Druck: Der eingestellte Druck wird bei stillstehendem Werkzeug geprüft, nicht aber bei laufendem Volumenstrom; der reale Betriebsdruck am Werkzeug liegt dann deutlich unter dem Sollwert.
• Ungeeignetes oder fehlendes Öl: Statt eines geeigneten Druckluftwerkzeugöls wird Motoröl oder gar kein Öl verwendet – dies kann zu Verharzungen, verklebten Ventilen und frühzeitigem Luftmotorverschleiß führen.
• Keine regelmäßige Kondensatableitung: Vollgelaufene Filterbehälter verringern die Abscheideleistung und können Wasser in die Werkzeuge eintragen, was insbesondere bei Frost kritisch ist.
• Mechanische Überlastung der Klauenkupplungen: Schwere Schläuche werden ungesichert an den Kupplungen hängend geführt, statt über Abhängungen oder Schlauchaufroller entlastet zu werden – das erhöht die Gefahr von Schäden oder Leckagen.
• Unsachgemäße Lagerung: Dauerhafte Lagerung im Regen oder unter direkter Sonneneinstrahlung kann Polycarbonat-Behälter und Dichtungen vorzeitig altern lassen.

Sicherheitsaspekte und Normen

Die SMC Tragbare Wartungseinheit arbeitet als Bestandteil eines Druckluftsystems mit Betriebsdrücken bis 10 bar und muss daher gemäß Maschinenrichtlinie und einschlägigen Druckgeräterichtlinien bzw. -normen eingesetzt werden. Die aufbereitete Druckluft kann – abhängig von der Kombination – zur Erreichung der in ISO 8573-1 definierten Druckluftqualitätsklassen beitragen.

• Druckluftsicherheit: Vor Wartung, Filterwechsel oder Transport ist die Einheit drucklos zu machen, d.h. Zulauf absperren, Anlage entlüften und Schläuche lösen, erst wenn kein Restdruck mehr anliegt.
• Persönliche Schutzausrüstung: Beim Entlüften und beim Arbeiten an angeschlossenen Werkzeugen sind Schutzbrille und ggf. Gehörschutz zu tragen; austretende Partikel oder Kondensat können andernfalls Augen und Haut schädigen.
• Behälterschutz: Polycarbonat-Behälter dürfen nicht mit aggressiven Medien (z.B. Lösungsmitteln) in Kontakt kommen und sollten gegen mechanische Beschädigungen geschützt werden.
• Schlauch- und Kupplungssicherheit: Klauenkupplungen sind immer mit passenden Sicherungsclips zu verriegeln; bei längeren Leitungen empfiehlt sich der Einsatz von Whip-Checks, um ein Ausschlagen bei Schlauchabriss zu verhindern.
• Bestimmungsgemäße Verwendung: Die Einheit ist ausschließlich zur Aufbereitung von Druckluft vorgesehen. Der Einsatz mit Sauerstoff, anderen Gasen oder über dem angegebenen maximalen Luftdruck ist unzulässig.
• Regelmäßige Inspektion: Filterelemente, Behälter, Manometer und Kupplungen sind in Intervallen gemäß Herstellerangaben zu prüfen und bei Bedarf zu ersetzen, um die Betriebssicherheit zu gewährleisten.

Passende Zubehör- und Ergänzungsartikel

Für einen optimalen Einsatz der SMC Tragbaren Wartungseinheit empfiehlt sich abgestimmtes Zubehör aus dem SMC Programm sowie passende Druckluftwerkzeuge.

• SMC Kombinierte Wartungseinheiten (AC-Serie) für die stationäre Druckluftaufbereitung hinter Kompressor oder Hauptleitung – die tragbare Einheit ergänzt diese stationären Lösungen an mobilen Einsatzorten.
• SMC Filter, Wasserabscheider und Filter-Regler zur Feinabstimmung der Druckluftqualität gemäß ISO 8573-1, z.B. bei sensiblen Pneumatikkomponenten.
• SMC VMG Blaspistolen für Reinigungs- und Abblasaufgaben, die direkt an die tragbare Wartungseinheit angeschlossen werden können.
• Druckluftwerkzeugöl (z.B. Atlub) zur Befüllung des Ölers, speziell ausgelegt für Druckluftmotoren ohne verharzende Zusätze.
• Druckluftschläuche mit ausreichendem Innendurchmesser und passende Klauenkupplungen, um den erforderlichen Luftvolumenstrom bis zur tragbaren Wartungseinheit verlustarm zu übertragen.
• Weitere Druckluftwerkzeuge von Yokota, Toku oder Red Rooster (z.B. Schlagschrauber, Schleifer, Nadelentroster, Meißelhammer), die von der verbesserten Luftqualität und Druckstabilität profitieren.

In Kombination mit einer stationären SMC Druckluftaufbereitung, der SMC Tragbaren Wartungseinheit am Einsatzort und geeignetem Zubehör lässt sich ein durchgängig hochwertiges und wirtschaftliches Druckluftsystem aufbauen.
