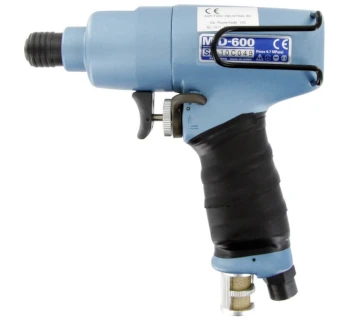

Toku Drehschrauber Toku MID

Der Toku Drehschrauber Toku MID (z. B. MID 600) ist ein kompakter Druckluftschrauber in Pistolenausführung mit 2-Hammerschlagwerk für kraftvolle, gleichzeitig rückschlagsarme Verschraubungen. Ausgelegt für Schrauben im Bereich 3 - 5 mm kombiniert er eine hohe Freilaufdrehzahl von etwa 9500 1/min mit einem maximalen Drehmoment von 90 Nm und eignet sich damit besonders für taktintensive Anwendungen im Holz- und Möbelumfeld.

Für den praxistauglichen Einsatz ist der Schrauber mit 1/4" HEX (6-Kant) ausgeführt, wodurch Standard-Bits schnell gewechselt werden können. Die Leistung lässt sich über eine 4-stufige Einstellung an unterschiedliche Schraubenlängen und Materialkombinationen anpassen; zusätzlich unterstützen ein gummierter Griff sowie ein schallgedämpfter Luftaustritt durch den Handgriff ein ergonomisches Arbeiten.

Einsatzbereiche

• Holz- und Möbelmontage: Serienverschraubungen in Holz und Holzwerkstoffen im Bereich 3 - 5 mm.
• Küchen-, Laden- und Innenausbau: Montage von Beschlägen, Unterkonstruktionen und Bauteilverbindungen.
• Verpackungs- und Palettenbau: wiederkehrende Verschraubungen mit hoher Taktzahl.
• Wartung und Reparatur: kompakte Bauform für Montagearbeiten mit erhöhtem Drehmomentbedarf.

Varianten und Einstellmöglichkeiten

In der MID-Reihe ist bei TOMANRO der Toku MID 600 gelistet. Die Anpassung an den Schraubfall erfolgt über die 4-stufige Leistungsregelung, mit der die Schlagenergie bedarfsgerecht variiert werden kann.

Sicherheitsaspekte und Normen

Der MID-600 ist gemäß Unterlagen auf die Sicherheitsnorm EN ISO 11148-6 (handgehaltene, nicht-elektrische Schraubwerkzeuge) bezogen und erfüllt laut Konformitätserklärung die Richtlinie 2006/42/EG. Das Werkzeug ist laut Anleitung nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.

• Nur geschultes Personal: Verwendung, Installation und Einstellung ausschließlich durch qualifiziertes Personal.
• PSA: Schutzbrille sowie Gehörschutz gemäß Vorschriften; Gefährdungen durch wegfliegende Teile und Projektilbildung beachten.
• Druckluft-Sicherheit: Luftzufuhr trennen bei Zubehörwechsel, Wartung oder Stillstand; maximalen Luftdruck nicht überschreiten.

Inbetriebnahme und Druckluftversorgung

Für die Funktion ist eine passende Druckluftversorgung erforderlich: Die Maschine arbeitet optimal bei einem Arbeitsdruck von 6.3 bar am Lufteinlass; ein höherer Druck erhöht Verschleiß und kann Schäden verursachen. Die Luft muss sauber, trocken und geölt sein; empfohlen wird eine Wartungseinheit aus Filter, Regler und Nebelöler in Werkzeugnähe sowie das Einbringen weniger Tropfen Druckluftöl in den Lufteinlass vor der Inbetriebnahme.

Technische Daten

Marke	TOKU
Typ	MID-600
Ausführung	Pistol
Antrieb	6-Kant 1/4"
Schraubdurchmesser	3 - 5 mm
Schlagwerk	2-Hammerschlagwerk
Drehmoment	90 Nm
Drehzahl	9500 1/min
Luftverbrauch	5.0 l/s (ca. 300 l/min)
Luftanschluss	PT 1/4"
Empf. Schlauchdurchmesser	6.5 mm
Geräuschpegel	82 dB(A)
Vibration	3.6 m/s²
Gewicht	0.9 kg
Maximaler Luftdruck	6.3 bar
Sicherheitsnorm	EN ISO 11148-6

Passende Artikel/Zubehör

• Druckluftwerkzeugöl zur Schmierung und zum Schutz von Druckluftwerkzeugen (für Nebelöler/Zentralschmierung geeignet).
• Druckluftöler zur kontinuierlichen Ölnebelversorgung in der Druckluftaufbereitung.
• Toku MI-Schlagschrauber als Ergänzung für größere Schraubenverbindungen mit Vierkantantrieb.
• Toku MR-Ratschenschrauber für enge Montagebereiche mit begrenztem Bauraum.
