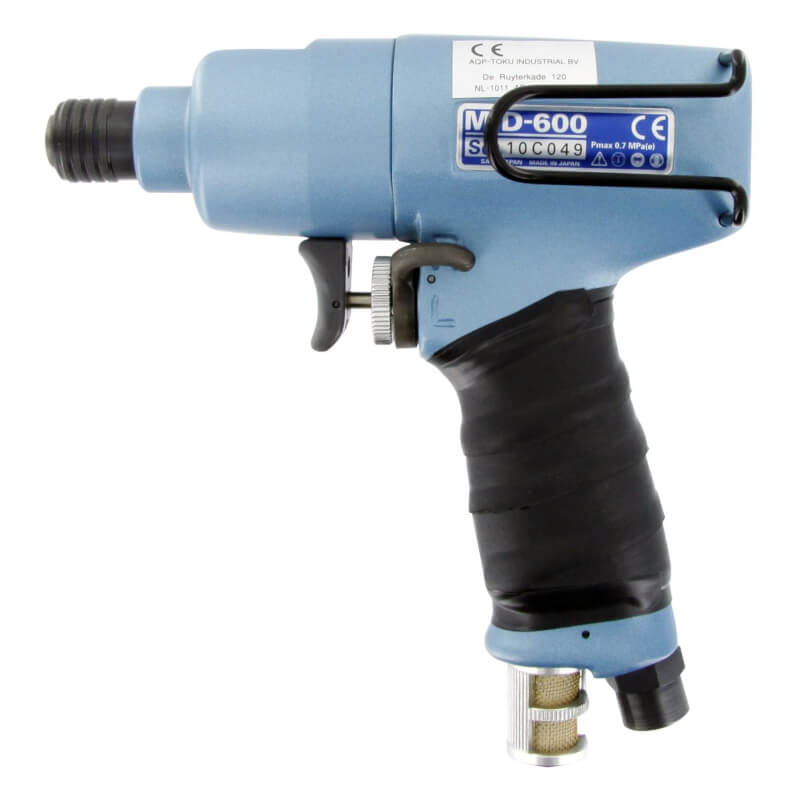

Drehschrauber Toku MID 600

Der Toku Drehschrauber MID 600 ist ein leistungsstarker 1/4" HEX-Druckluftschrauber in Pistolenausführung mit 2-Hammerschlagwerk, der speziell für die gewerbliche Holz- und Möbelmontage konzipiert wurde. Das Schlagwerk erzeugt pro Umdrehung zwei Schläge und ermöglicht ein hohes Drehmoment von 90 Nm bei einer Freilaufdrehzahl von etwa 9500 1/min.

Bei einem Schraubendurchmesser von 3–5 mm, einem Gewicht von nur etwa 0.9 kg und einem Luftverbrauch von ca. 5.0 l/s (300 l/min) ist der Schrauber besonders für hochfrequente Serienverschraubungen geeignet. Der 4-stufig einstellbare Leistungsregler, der gummierte Griff und der schallgedämpfte Luftauslass durch den Handgriff sorgen für ergonomisches Arbeiten mit geringen Rückschlagkräften und moderatem Geräuschpegel von ca. 82 dB(A).

Einsatzbereiche des Toku MID 600

Durch das 2-Hammerschlagwerk und das hohe Drehmoment von 90 Nm ist der MID 600 immer dann ideal, wenn viele Schrauben im Bereich 3–5 mm in Holz, Spanplatten oder Leichtbauteilen gesetzt werden müssen.

• Holz- und Möbelindustrie: Serienverschraubungen in Korpus- und Rahmenkonstruktionen, Möbelgestellen, Sitzmöbeln oder Regalsystemen, bei denen hohe Stückzahlen mit konstantem Drehmoment gefordert sind.
• Küchen-, Laden- und Innenausbau: Befestigung von Beschlägen, Scharnieren, Auszügen, Verblendungen und Unterkonstruktionen in Holz oder Holzwerkstoffen.
• Verpackungs- und Palettenbau: Verschraubungen an Kisten, Transportgestellen und Sonderpaletten, bei denen robuste Holzverbindungen benötigt werden.
• Leichte Metall- und Mischkonstruktionen: Verschrauben von Blech- oder Profilteilen in Kombination mit Holz- oder Kunststoffbauteilen, z.B. Gestelle, Konsolen oder Gehäuse.
• Wartung und Reparatur: Schraubarbeiten an Maschinenverkleidungen, Montagevorrichtungen oder Werkstattausrüstung, wenn kompakte Bauform und hohe Drehmomente im Vordergrund stehen.

Das 2-Hammerschlagwerk reduziert die auf die Hand zurückwirkenden Drehmomente deutlich, so dass der MID 600 auch bei längeren Verschraubungsserien gut kontrollierbar bleibt.

Varianten, Einstellmöglichkeiten und Abgrenzung zu anderen Toku-Schraubern

Bei TOMANRO wird die MID-Reihe aktuell durch den Toku MID 600 vertreten. Verschiedene „Varianten“ ergeben sich vor allem durch den 4-stufig einstellbaren Leistungsregler und durch die Abgrenzung zu anderen Toku 1/4" HEX-Schraubern.

• Vier Leistungsstufen am MID 600:
  Über den 4-stufigen Regler lässt sich die Schlagenergie von „sanft“ bis „maximal“ einstellen. Niedrige Stufen eignen sich für empfindlichere Verschraubungen oder kurze Schrauben, die höchste Stufe für anspruchsvolle Holzverbindungen und Schrauben am oberen Ende des Bereichs 3–5 mm.
• Unterschied zu drehmomentbegrenzten Toku-Schraubern:
  Modelle wie MV-6216 oder MV-6226 sind 1/4" HEX-Driver mit deutlich niedrigeren Drehmomenten (typischerweise im Bereich unter 15 Nm) und werden vor allem in Elektronik- und Feinmontage-Anwendungen eingesetzt. Der MID 600 zielt dagegen auf kraftvolle Verschraubungen, bei denen 90 Nm und ein Schlagwerk benötigt werden.
• Abgrenzung zu Toku MI-Schlagschraubern:
  Die Toku MI-Schlagschrauber mit Vierkantantrieb und Drehmomenten bis in den Bereich mehrerer 100 Nm sind für größere Schrauben und Muttern (z.B. Radschrauben) gedacht. Der MID 600 schließt die Lücke zwischen klassischen Drehschraubern und Schlagschraubern und ist speziell auf Holz- und Möbelverbindungen mit Schrauben bis etwa M5 ausgelegt.

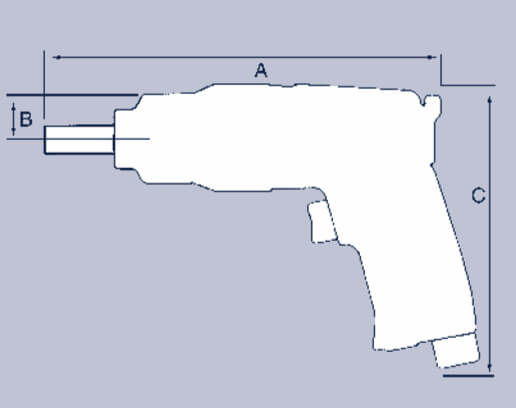

Technische Daten Toku MID 600

Die tatsächlichen Werte können je nach Betriebsdruck, Luftqualität, Schlauchlänge und Schraubanwendung abweichen.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Auslegung des Toku MID 600 führen typische Anwendungsfehler häufig zu reduzierter Leistung, erhöhtem Verschleiß oder unnötigen Sicherheitsrisiken.

• Zu hoher oder zu niedriger Luftdruck: Der Schrauber ist für ca. 6.3 bar am Lufteinlass ausgelegt. Überdruck erhöht Drehzahl, Schlagenergie und Verschleiß, Unterdruck führt zu starkem Leistungsabfall und unvollständigem Anziehen der Schrauben.
• Ungeeignete Luftleitung: Zu kleine Schlauchdurchmesser oder enge Kupplungen drosseln den Luftstrom. Das Werkzeug erreicht dann weder die spezifizierten 9500 1/min noch das 90 Nm Drehmoment.
• Fehlende Schmierung: Wird kein Druckluftwerkzeugöl verwendet oder kein Öler installiert, verschleißen Motor und Schlagwerk schnell. Der Hersteller empfiehlt ein säure- und harzfreies Öl, z.B. Atlub, und eine regelmäßige Schmierung über den Lufteinlass oder eine Wartungseinheit.
• Falsche Leistungsstufe: Eine dauerhaft zu hoch eingestellte 4-Stufen-Regulierung kann Schrauben oder Gewinde überlasten; eine zu niedrige Einstellung führt zu unterzogenen Verbindungen. Die Einstellung sollte über Probeschraubungen und ggf. Drehmomentkontrollen verifiziert werden.
• Überdimensionierte Schraubanwendungen: Der MID 600 ist für Schrauben von 3–5 mm konzipiert. Größere Schrauben oder schwere Stahlschraubverbindungen sollten mit geeigneten Schlagschraubern (z.B. Toku MI-Serie) bearbeitet werden.
• Verschlissene oder ungeeignete Bits: Abgenutzte 1/4" HEX-Bits erhöhen das Risiko von Cam-Out, beschädigen die Schraubenköpfe und verstärken die Reaktionskräfte in der Hand.
• Nicht fixierte Werkstücke: Bei bis zu 90 Nm können lose Werkstücke verrutschen oder weggeschleudert werden. Werkstücke sind daher immer zu spannen oder formschlüssig zu fixieren.

Sicherheitsaspekte und Normen

Der Toku MID 600 erfüllt die Sicherheitsnorm EN ISO 11148-6 für handgehaltene, nicht-elektrische Schraubwerkzeuge. Die zugehörige Bedienungsanleitung enthält verbindliche Vorgaben zur sicheren Installation, Verwendung und Wartung.

• Nur geschultes Personal: Das Werkzeug darf gemäß Anleitung nur von qualifiziertem und geschultem Personal verwendet, installiert oder eingestellt werden.
• Persönliche Schutzausrüstung: Beim Arbeiten sind eine geeignete Schutzbrille und Gehörschutz verpflichtend. Bei scharfkantigen Werkstücken werden zusätzlich Schutzhandschuhe empfohlen.
• Sichere Druckluftversorgung: Die Luft muss sauber, trocken und geölt sein. Empfohlen wird eine Wartungseinheit mit Filter, Druckregler und Nebelöler in maximal ca. 8 m Entfernung zum Werkzeug.
• Vermeidung ungewollten Anlaufens: Vor Werkzeugwechseln, Reinigung oder Wartung ist die Druckluft zu trennen und der Abzug zu betätigen, um Restdruck abzulassen. Der Schrauber darf nicht mit angeschlossenem Schlauch abgelegt werden.
• Gefahr durch Funken und heiße Werkstücke: Beim Schrauben können Funken oder erhöhte Oberflächentemperaturen entstehen. Das Werkzeug ist daher nicht in explosionsgefährdeten Bereichen oder in unmittelbarer Nähe entzündlicher Medien zu verwenden.
• Lärm- und Vibrationsbewertung: Mit ca. 82 dB(A) und 3.6 m/s² liegen die Emissionswerte moderat, müssen aber in der betrieblichen Gefährdungsbeurteilung berücksichtigt werden (z.B. Expositionsdauer, Kombination mit anderen Werkzeugen).

Passende Artikel und Ergänzungen bei TOMANRO

Für den zuverlässigen Betrieb des Toku MID 600 sind eine passende Druckluftaufbereitung, geeignetes Schmiermittel und ergänzende Druckluftwerkzeuge sinnvoll. TOMANRO bietet hierzu sowohl Toku-Werkzeuge als auch abgestimmtes Druckluftzubehör an.

In der Praxis hat sich eine Kombination aus Druckluftöler, hochwertigem Druckluftwerkzeugöl, ausreichend dimensionierten Schläuchen und ergänzenden Toku-Werkzeugen bewährt – beispielsweise MI-Schlagschrauber für größere Schraubenverbindungen, MR-Ratschenschrauber für enge Stellen oder Toku Schleifmaschinen für das Nacharbeiten von Kanten und Flächen.
