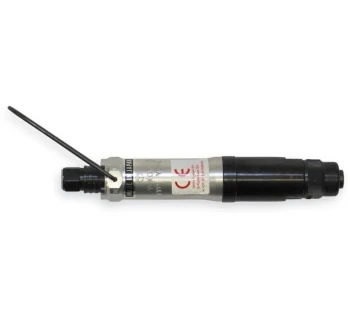

Yokota Drehschrauber, gerade YD

Die Yokota Drehschrauber, gerade YD sind ergonomische Druckluft-Drehschrauber in gerader Bauform mit Hammerschlagwerk, die speziell für die Holz- und Möbelindustrie sowie leichte bis mittelschwere industrielle Verschraubungen entwickelt wurden. Sie sind leicht, kompakt, hervorragend ausbalanciert und arbeiten dank schallgedämpftem Luftausgang durch den Handgriff vergleichsweise leise und rückschlagsarm.

Die Baureihe kombiniert eine 6-Kant 1/4 Zoll Aufnahme mit hohen Drehzahlen und einem einstellbaren , wodurch sich die Geräte ideal für das schnelle Ein- und Ausdrehen von Schrauben in Holz, Blech und leichten Metallkonstruktionen eignen. Abhängig vom Modell decken sie Schraubendurchmesser von etwa 4 bis 6 mm, Drehzahlen bis 12000 1/min und Drehmomente bis ca. 15.5 Nm ab.

• Gerade Drehschrauber-Bauform für Arbeiten in Linienführung und beengten Bereichen.
• Hammerschlagwerk für kraftvolles, weitgehend rückschlagsarmes Verschrauben.
• Ergonomisches Gehäuse, geringes Gewicht (ab ca. 0.50 kg) und sehr gute Balance für den Schichtbetrieb.
• Schallgedämpfter Luftaustritt durch den Handgriff für reduzierte Lärmbelastung.
• Leistungsregelung über integrierten Regler – Drehmoment an Schraubfall anpassbar.
• 6-Kant 1/4 Zoll Antrieb für Standardschraubbits und Kraftsteckschlüssel.

Einsatzbereiche der Drehschrauber, gerade YD

Die geraden YD-Drehschrauber sind auf schnelle, wiederkehrende Verschraubungen ausgelegt, bei denen hohe Drehzahl, kompakte Bauform und gute Erreichbarkeit im Vordergrund stehen.

• Holz- und Möbelindustrie: Serienverschraubungen in Korpussen, Rahmen, Leisten, Schubladen und Beschlägen.
• Innenausbau & Ladenbau: Montage von Regalen, Trennwänden, Paneelen und Befestigungsleisten aus Holz oder Spanplatten.
• Leichtbau & Fahrzeugausbau: Verschrauben von Profilen, Beschlagteilen und Anbauteilen in leichten Konstruktionen.
• Montagearbeitsplätze: Schraubmontagen an Gehäusen, Kleinaggregaten, Vorrichtungen und Baugruppen.
• Service & Instandhaltung: Schnelles Lösen und Anziehen kleiner Schrauben in Werkstatt und Wartung.

Durch die gerade Bauform eignen sich die YD-Modelle besonders für Verschraubungen in axialer Richtung, in Bohrungen oder schwer zugänglichen Bereichen, in denen Pistolenmodelle weniger gut geführt werden können.

Unterschiede der Varianten und technische Auswahlkriterien

Die Reihe Drehschrauber, gerade YD umfasst mehrere Modelle (z. B. YD-3A, YD-4A, YD-5A), die sich in Drehmoment, Drehzahl, Schraubendurchmesser, Luftverbrauch und Werkzeuggewicht unterscheiden. Alle verfügen über einen 6-Kant 1/4 Zoll Antrieb, gerade Ausführung und sind für einen Betriebsdruck von 6.3 bar vorgesehen.

Für die Auswahl sind insbesondere der erforderliche Drehmomentbereich, der Schraubendurchmesser, die verfügbare Druckluftmenge, die gewünschte Drehzahl und die Handhabung am Arbeitsplatz zu berücksichtigen. Bei sehr drehmomentgenauen Verschraubungen oder höheren Drehmomenten können ergänzend Rutschkupplungs- oder Pistolenmodelle der YD-Serie sinnvoll sein.

Häufige Fehler bei Planung und Einsatz

Auch bei hochwertigen Werkzeugen wie den Yokota YD-Drehschraubern können typische Fehler im Einsatz zu Schraubproblemen, Mehrverschleiß oder Sicherheitsrisiken führen.

• Falsche Leistungsdimensionierung: Zu kleines Modell für große Schrauben oder zu hohes Drehmoment bei empfindlichen Schraubverbindungen führt zu beschädigten Gewinden oder Schraubenköpfen.
• Unzureichende Druckluftversorgung: Zu geringer Schlauchinnendurchmesser, lange Leitungen oder verschmutzte Filter verursachen Druckabfall, geringere Leistung und erhöhten Verschleiß.
• Betrieb mit falschem Betriebsdruck: Über 6.3 bar steigt die Belastung von Motor und Schlagwerk, unter 5.5 bar sinken Leistung und Wirkungsgrad deutlich.
• Fehlende Schmierung des Druckluftmotors: Betrieb ohne geeigneten Nebelöler oder ohne regelmäßige Ölzufuhr führt zu erhöhtem Verschleiß und frühzeitigen Ausfällen.
• Ungeeignete Bits oder Kraftsteckschlüssel: Minderwertige oder unpassende Einsätze führen zu Runddrehern, hohem Rückschlag und Beschädigungen an Schraube und Werkzeug.
• Dauerbetrieb ohne Pausen: Längerer Volllastbetrieb ohne Abkühlphasen kann das Schlagwerk thermisch und mechanisch überlasten.
• Ignorieren von Vibration und Lärm: Keine Verwendung von Gehörschutz oder keine Beachtung der zulässigen Expositionszeiten bei Hand-Arm-Vibrationen.

Mit einer sorgfältigen Auslegung, richtig dimensionierter Druckluftinstallation, geeigneten Schraubwerkzeugen und geschultem Bedienpersonal lassen sich diese Fehler weitgehend vermeiden.

Sicherheitsaspekte und relevante Normen

Die Yokota Drehschrauber, gerade YD sind handgehaltene, nicht elektrisch betriebene Maschinen zur Verschraubung von Verbindungselementen und unterliegen der europäischen Maschinenrichtlinie 2006/42/EG sowie der Norm EN ISO 11148-6 für Maschinen für Schraubverbindungen. Je nach Modell werden zusätzlich Vibrations- und Schallmessungen nach einschlägigen Normen dokumentiert.

• EN ISO 11148-6: Sicherheitsanforderungen für handgehaltene, nicht elektrisch betriebene Schraubmaschinen, u. a. zu Gefährdungen durch Rückschlag, Drehteile, Lärm und Vibration.
• EN ISO 28927-2: Prüfung und Angabe der Hand-Arm-Vibration von Schraubwerkzeugen – wichtig für die Bewertung zulässiger Expositionszeiten.
• ISO 15744: Festlegung der Messung von Schalldruck- und Schallleistungspegeln von Druckluftwerkzeugen – Grundlage für die Beurteilung der Lärmbelastung.
• CE-Konformität: Dokumentierte Einhaltung der grundlegenden Sicherheitsanforderungen, inkl. Betriebsanleitung, Wartungshinweisen und Kennzeichnung.
• PPE und Arbeitsplatzschutz: Je nach Einsatz sind Gehörschutz, ggf. Handschuhe und ergonomisch angepasste Arbeitsplätze mit Balancer sinnvoll.
• Bestimmungsgemäße Verwendung: Einsatz nur zum Anziehen und Lösen von Schrauben im vorgesehenen Durchmesserbereich; keine Nutzung als Bohrmaschine, Meißel oder in explosionsgefährdeten Bereichen.
• Regelmäßige Prüfungen: Wiederkehrende Sicht- und Funktionsprüfungen der Werkzeuge sowie Kontrolle der Druckluft-Wartungseinheit, Schläuche und Kupplungen durch befähigte Personen.

Werden diese Vorgaben eingehalten, leisten die YD-Drehschrauber über lange Zeit einen sicheren und zuverlässigen Beitrag zur qualitätsgesicherten Schraubmontage.

Passende Ergänzungsartikel & Systemlösungen von Yokota (TOMANRO)

Für einen effizienten Schraubarbeitsplatz lassen sich die geraden YD-Drehschrauber ideal mit weiteren Yokota Druckluftwerkzeugen, Pistolen-Drehschraubern, Schlagschraubern, Federzügen und Druckluft-Wartungseinheiten kombinieren.

• Yokota Drehschrauber Pistole YD – ergonomische Pistolenschrauber mit 2-Hammerschlagwerk für Anwendungen, bei denen eine Pistolenform besser zu führen ist oder höhere Drehmomente in Holz- und Möbelarbeit verlangt werden.
• Yokota Schlagschrauber – für größere Schraubendurchmesser, hochfeste Verschraubungen und De-/Montageaufgaben, bei denen ein Schlagschrauber die wirtschaftlichere Lösung ist.
• Federzüge & Balancer – zur Gewichtsentlastung der Drehschrauber, Verbesserung der Ergonomie und Reduzierung von Hand-Arm-Belastungen im Mehrschichtbetrieb.
• Druckluft-Werkzeuge & Zubehör – hochwertige Schläuche, Schnellkupplungen, Filter-Regel-Öler und weiteres Zubehör für eine stabile und saubere Druckluftversorgung.
• Yokota Herstellerübersicht – bietet einen Gesamtüberblick über Drehschrauber, Schlagschrauber, Impulsschrauber und andere Druckluftwerkzeuge für abgestimmte Systemlösungen.
