Toku Ratschenschrauber MR

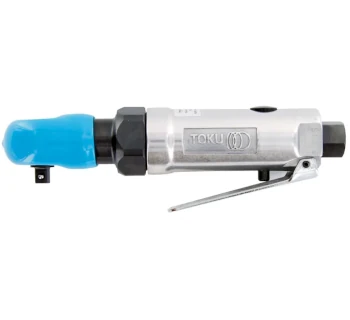

Die Toku Ratschenschrauber MR sind kompakte Druckluft-Ratschenschlüssel mit 4-Kant-Antrieben von 1/4 bis 1/2 Zoll, entwickelt für die gewerbliche Montage und Demontage an schwer zugänglichen Stellen. Die Serie umfasst die Modelle MR-2207C und MR-2209C mit 28 Nm sowie MR-2310B und MR-2410B mit 78 Nm und deckt damit ein breites Spektrum von Schraubendurchmessern 8–12 mm ab.

Alle Modelle arbeiten mit einem maximalen Betriebsdruck von 6.3 bar, besitzen einen PT 1/4 Zoll Lufteinlass, benötigen einen Schlauchinnendurchmesser von etwa 6.5 mm und sind auf leichtgewichtige, kompakte Bauweise ausgelegt. Die kleinen MR-2207C/MR-2209C wiegen nur ca. 0.5 kg und bieten bis zu 250 1/min, während die kräftigeren MR-2310B/MR-2410B mit rund 1.2 kg und ca. 175 1/min für größere Verschraubungen ausgelegt sind.

Typisch für die Serie sind der Hebelstart mit fein dosierbarem Abzug, der Rechts-/Linkslauf, eine frontnahe Abtriebswelle für Arbeiten unmittelbar am Schraubenkopf sowie robuste, teils gummierte Ratschenköpfe, die die Schraubstelle und das Werkzeug schützen und gleichzeitig das Arbeiten in engen Bauräumen erleichtern.

Einsatzbereiche der Toku Ratschenschrauber MR

Die MR-Ratschenschrauber sind für die Montage und Demontage von Schraubverbindungen entwickelt, bei denen klassische Schlagschrauber zu groß und Handratschen zu langsam sind. Durch die schmale Bauform und die hohe Drehzahl eignen sie sich ideal für beengte Einbausituationen.

• Automobil- und Fahrzeugtechnik: Verschraubungen an Motoren, Aggregaten, Abgasanlagen, Radiatoren, Pumpen und Klimakomponenten, insbesondere an engen Stellen im Motorraum.
• Industrie- und Maschinenbau: Montage und Instandhaltung an Getrieben, Förderanlagen, Hydraulikaggregaten und Maschinenverkleidungen, wo viele Schrauben schnell gelöst oder angezogen werden müssen.
• Wartung von Anlagen & Infrastruktur: Schraubarbeiten an Rohrschellen, Flanschen, Gestellen sowie in Heizungs-, Lüftungs- und Klimatechnik.
• Werkstätten & Servicebetriebe: Nutzfahrzeug-, PKW- und Landmaschinenservice, Reparaturen an Kleingeräten, Kompressoren und Maschinengehäusen.
• Serienmontage in Leichtindustrie: Schraubreihen mit Schraubendurchmessern 8–12 mm, z.B. in der Geräte-, Apparate- und Metallbau-Montage.

Durch den kontinuierlichen Ratschenantrieb können Schrauben zügig vorgedreht und anschließend mit dem erforderlichen Moment angezogen werden, ohne dass das Werkzeug vom Schraubenkopf abgesetzt werden muss.

Unterschiede der Varianten MR-2207C, MR-2209C, MR-2310B und MR-2410B

Die MR-Serie gliedert sich in zwei kompakte Fein-Ratschen mit 28 Nm und zwei kräftigere Modelle mit 78 Nm. Unterschieden wird hauptsächlich nach Vierkantantrieb, Drehmoment, Luftverbrauch und Abmessungen.

• MR-2207C – 1/4 Zoll, 28 Nm:
  Sehr kompakter 4-Kant 1/4 Zoll Ratschenschrauber für Schrauben bis ca. 8 mm. Mit ca. 28 Nm, 250 1/min, nur etwa 0.5 kg Gewicht sowie 165 mm Länge und 33 mm Kopfhöhe ist er ideal für enge Motor- und Maschinenräume und präzise Verschraubungen mit kleinen Kraftstecknüssen.
• MR-2209C – 3/8 Zoll, 28 Nm:
  Ebenfalls 28 Nm bei 250 1/min, jedoch mit 4-Kant 3/8 Zoll für robuste 3/8 Zoll Kraftstecknüsse und Schrauben bis etwa 10 mm. Gewicht, Länge und Kopfhöhe entsprechen in etwa dem MR-2207C, damit bleibt das Werkzeug trotz größerer Nussaufnahme sehr kompakt.
• MR-2310B – 3/8 Zoll, 78 Nm:
  Kräftiger 3/8 Zoll Ratschenschrauber mit rund 78 Nm maximalem Drehmoment, 175 1/min und einem Luftverbrauch von ca. 6.0 l/s. Mit einer Länge von ca. 255 mm und etwa 1.2 kg Gewicht ist er auf schwerere Schraubverbindungen bis 12 mm ausgelegt, beispielsweise im Fahrzeugbau oder in der Industriemontage.
• MR-2410B – 1/2 Zoll, 78 Nm:
  Technisch vergleichbar mit dem MR-2310B, jedoch mit 4-Kant 1/2 Zoll für 1/2 Zoll Kraftstecknüsse. Damit eignet er sich für kräftige Verschraubungen bis ca. 12 mm, bei denen ein größerer Steckschlüsseleinsatz benötigt wird – z.B. an Fahrwerksteilen, Flanschen oder schwereren Maschinenkomponenten.

Die angegebenen Werte sind typische Daten bei einem Betriebsdruck von 6.3 bar und können je nach Luftversorgung, Schlauchleitung und Schraubanwendung leicht variieren.

Häufige Fehler bei Auswahl und Betrieb

Trotz der robusten Auslegung der Toku MR-Ratschenschrauber führen typische Fehler in der Praxis zu verminderter Leistung, erhöhtem Verschleiß oder Sicherheitsrisiken.

• Falscher Luftdruck: Über 6.3 bar am Werkzeug erhöht Drehzahl und Reaktionskräfte, führt aber zu starkem Verschleiß und kann das Werkzeug beschädigen; zu niedriger Druck führt zu unzureichendem Drehmoment und unterzogenen Schrauben.
• Unterdimensionierte Luftleitungen: Zu kleine Schlauchquerschnitte oder enge Schnellkupplungen drosseln den Luftstrom. Die MR-Modelle benötigen bei Volllast ca. 5.0–6.0 l/s, entsprechend sollten Schlauchlänge und -durchmesser sorgfältig ausgelegt werden.
• Fehlende oder falsche Schmierung: Ohne geeignetes Druckluftwerkzeugöl verschleißen Lamellenmotor und Ratschenmechanik schnell. Empfohlen wird ein Nebelöler in der Druckluftwartung oder eine regelmäßige manuelle Ölung über den Lufteinlass.
• Einsatz ungeeigneter Steckschlüsseleinsätze: Werden keine schlagfesten Kraftstecknüsse verwendet, können Einsätze brechen oder sich verformen. Die Herstellerunterlagen schreiben ausdrücklich die Verwendung von impact-festen Einsätzen vor.
• Dauerbetrieb im Blockierzustand: Das längerfristige „gegen Anschlag laufen lassen“ führt zu Erwärmung, erhöhter Belastung der Ratsche und unnötigem Luftverbrauch. Zu hohe Anzugsmomente sind zudem mit einem Drehmomentschlüssel zu kontrollieren.
• Falsche Modellwahl: Das Arbeiten mit einem MR-2207C an Schrauben im Bereich M12 oder sehr hochfesten Verbindungen überschreitet seine Auslegung; hier sind MR-2310B/MR-2410B oder ggf. Schlagschrauber sinnvoller.
• Unzureichende Werkstückfixierung: Bei bis zu 78 Nm können sich lose Teile lösen oder weggeschleudert werden; Werkstücke sind immer formschlüssig oder mit geeigneten Spannmitteln zu sichern.

Sicherheitsaspekte und Normen

Die Toku Ratschenschrauber MR erfüllen die Werkzeugnorm EN ISO 11148-6 für handgehaltene, nicht-elektrisch betriebene Schraubwerkzeuge. Die Vibrationswerte werden nach EN ISO 28927-2 und die Geräuschemission nach ISO 15744 ermittelt; die Emissionswerte liegen je nach Modell typischerweise bei 2.7–5.2 m/s² und etwa 81–96 dB(A).

• Persönliche Schutzausrüstung (PSA): Verpflichtend sind eine Schutzbrille und geeigneter Gehörschutz; bei scharfkantigen Werkstücken werden zusätzlich Schutzhandschuhe empfohlen.
• Sichere Druckluftversorgung: Es ist nur saubere, trockene und geölte Luft zu verwenden. Eine Wartungseinheit mit Filter, Regler und Öler sollte möglichst nahe am Verbraucher (typisch innerhalb von ca. 8 m) installiert sein.
• Vermeidung unbeabsichtigten Anlaufens: Vor Werkzeugwechsel, Reinigung und Wartung ist das Gerät vom Luftnetz zu trennen und eventuell vorhandener Restdruck abzulassen.
• Keine Nutzung in explosionsgefährdeten Bereichen: Die MR-Ratschenschrauber sind nicht als Ex-Werkzeuge zertifiziert und dürfen nicht in Bereichen mit explosionsfähiger Atmosphäre eingesetzt werden.
• Begrenzung der Expositionszeit: Die angegebenen Lärm- und Vibrationswerte sind in der betrieblichen Gefährdungsbeurteilung zu berücksichtigen; ggf. sind Arbeitszyklen, Pausen und zusätzliche Schutzmaßnahmen festzulegen.

Passende Artikel und Ergänzungen bei TOMANRO

Für einen zuverlässigen und langlebigen Betrieb der Toku MR-Ratschenschrauber sind eine korrekt ausgelegte Druckluftaufbereitung, passende Kraftstecknüsse sowie geeignetes Schmiermittel entscheidend. Ergänzend bieten sich weitere Toku Druckluftwerkzeuge wie Schlagschrauber, Drehschrauber und Stabschleifer für ein durchgängiges Werkstattkonzept an.

In der Praxis bewährt sich eine Kombination aus Red Rooster Druckluftwerkzeugöl (ATLUB) für die Schmierung, qualitativ hochwertigen Kraftstecknüssen auf 3/8 Zoll oder 1/2 Zoll Basis sowie ergänzenden Toku Werkzeugen für höhere Drehmomente (MI-Schlagschrauber) oder Schleifarbeiten (MG-Stabschleifer).

Typenseite Toku Ratschenschrauber MR: Toku Ratschenschrauber MR – Typenübersicht bei TOMANRO

Produktseite Toku Ratschenschrauber MR 2207C: Toku Ratschenschrauber MR 2207C – Detailansicht

Gruppenseite Ratschenschrauber bei TOMANRO: Übersicht Ratschenschrauber – alle Marken

Top-Marke Toku bei TOMANRO: Toku – alle Druckluftwerkzeuge im Überblick

Druckluftwerkzeugöl für MR-Ratschenschrauber (ATLUB-Empfehlung): Red Rooster Druckluftwerkzeugöl – für Druckluftwerkzeuge und Maschinen

Passende Toku Schlagschrauber für höhere Drehmomente: Toku Schlagschrauber MI – 1/2 bis 1 1/2 Zoll

Ergänzende Toku Drehschrauber und Schleifwerkzeuge: Toku Drehschrauber MID – z.B. MID 600  |  Toku Stabschleifer MG – für Entgraten und Nacharbeit

So lassen sich die Toku Ratschenschrauber MR nahtlos in ein professionelles Druckluft-Montagekonzept integrieren – vom Schrauben über das Schlagen bis hin zum Schleifen, alles aus einer Hand und mit abgestimmtem Druckluftzubehör von TOMANRO.
