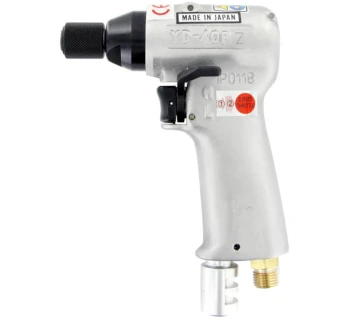

Yokota Drehschrauber Pistole YD

Die Yokota Drehschrauber Pistole YD ist eine Reihe von Druckluft-Drehschraubern mit 2-Hammerschlagwerk, die speziell für die Holz- und Möbelindustrie sowie industrielle Schraubmontagen entwickelt wurden. Die ergonomischen, hervorragend ausbalancierten Pistolengriffe liegen gut in der Hand, sind leicht, kompakt und arbeiten dank schallgedämpftem Luftaustritt durch den Handgriff vergleichsweise leise und rückschlagsarm.

Die Baureihe umfasst Modelle mit Hammermechanismus im Ölbad für hohe Schraubleistungen (z. B. YD-40PZ, YD-670A-RF) sowie einen Drehschrauber mit Rutschkupplung (YD-5PHCA) für drehmomentgenaue Verschraubungen. Alle Varianten besitzen einen 6-Kant 1/4 Zoll Antrieb, sind für Schraubendurchmesser von 4 bis 6 mm ausgelegt und arbeiten bei einem Betriebsdruck von 6.3 bar.

• 2-Hammerschlagwerk für kraftvolles, rückschlagsarmes Arbeiten, teilweise im Ölbad für geringe Geräuschentwicklung.
• Ergonomische Pistolenform, ausgezeichnete Balance, geringes Gewicht für ermüdungsarmes Arbeiten im Schichtbetrieb.
• Schallgedämpfter Luftausgang durch den Griff zur Reduzierung der Lärmbelastung am Arbeitsplatz.
• Feine Drehmomentanpassung: 4-stufig einstellbare Leistung bei Hammermodellen, stufenlos einstellbare Rutschkupplung bei YD-5PHCA.
• Drehmomentbereich von ca. 1.0 bis 90 Nm bei Drehzahlen zwischen 1650 und 14000 1/min für unterschiedliche Schraubfälle.
• 6-Kant 1/4 Zoll Aufnahme für gängige Bits und Stecknüsse in der industriellen Serienmontage.

Einsatzbereiche der Drehschrauber Pistole YD

Die Drehschrauber Pistole YD sind für schnelles Aus- und Eindrehen von Schrauben sowie das Anziehen von Holz- und Blechschrauben im industriellen Umfeld ausgelegt, insbesondere dort, wo hohe Drehzahlen und kompakte Bauform gefragt sind.

• Holz- und Möbelindustrie: Verschrauben von Korpusverbindungen, Scharnieren, Beschlägen und Rahmenteilen mit hohen Taktzahlen.
• Innenausbau & Ladenbau: Serienverschraubungen in Holz, Spanplatten und MDF, z. B. Regale, Theken, Wandverkleidungen.
• Leichtbau & Fahrzeugausbau: Verschraubungen in Sandwich- und Paneelstrukturen, Ausbau von Nutzfahrzeugen und Anhängern.
• Industrie- und Serienmontage (YD-5PHCA): Drehmomentkritische Schraubverbindungen an Kleinaggregaten, Gehäusen und Montagevorrichtungen.
• Allgemeine Werkstatt & Instandhaltung: Wartungsarbeiten, Nachziehen und Lösen kleiner Schrauben, wo kompakte, handliche Geräte benötigt werden.

Dank des 2-Hammerschlagwerks eignen sich die Modelle mit Schlagwerk besonders zum schnellen Einschrauben in Holz, während der Rutschkupplungs-Drehschrauber YD-5PHCA seine Stärken in der drehmomentgenauen Serienmontage zeigt.

Unterschiede der Varianten und technische Auswahlkriterien

Innerhalb der Reihe Drehschrauber Pistole YD stehen bei TOMANRO aktuell drei Hauptvarianten zur Verfügung. Sie unterscheiden sich in Drehmomentbereich, Drehzahl, Schraubendurchmesser, Schlagwerksprinzip und Luftverbrauch.

Für die Auswahl sind insbesondere der erforderliche Drehmomentbereich, das gewünschte Drehzahlniveau, der Schraubendurchmesser, die verfügbare Druckluftmenge sowie der Bedarf an Drehmomentgenauigkeit bzw. hoher Produktivität (Schlagwerk vs. Rutschkupplung) maßgebend.

Häufige Fehler bei Planung und Einsatz

Auch bei qualitativ hochwertigen Werkzeugen wie der Yokota Drehschrauber Pistole YD führen typische Anwendungsfehler zu Schraubfehlern, Mehrverschleiß oder Sicherheitsrisiken.

• Falscher Drehmomentbereich: Einsatz eines Hammer-Drehschraubers bei sehr niedrigen Anzugsmomenten oder eines Rutschkupplungs-Typs bei groben Holzschrauben mit hohem Widerstand.
• Unzureichende Druckluftversorgung: Zu geringer Leitungsquerschnitt, lange Schläuche oder fehlende Wartungseinheit führen zu Druckabfall, Leistungsverlust und höherem Verschleiß.
• Fehlende Schmierung des Druckluftmotors: Betrieb ohne geeigneten Nebelöler verkürzt die Lebensdauer des Werkzeugs deutlich.
• Falsche Bit-/Nusswahl: Zu geringe Bitlänge oder ungeeignete Qualität führen zu Runddrehern, Beschädigung der Schraubenköpfe und erhöhten Rückstößen.
• Drehmoment falsch eingestellt: Zu hoch eingestellte Schlag- oder Kupplungsleistung kann Gewinde überlasten, zu niedrig eingestellte Werte verursachen lose Verbindungen.
• Dauerlauf ohne Pausen: Längerer Betrieb unter Volllast ohne Abkühlphasen oder ohne Beachtung der Herstellerhinweise erhöht Temperatur und Verschleiß im Schlagwerk.
• Ungeeignete Umgebung: Einsatz in staubiger Umgebung ohne ausreichende Filtration oder in Ex-Zonen, obwohl das Werkzeug nicht explosionsgeschützt ist.

Werden diese Punkte bereits bei Projektierung, Druckluftauslegung und Bedienerschulung berücksichtigt, lassen sich Nacharbeiten und Werkzeugausfälle deutlich reduzieren.

Sicherheitsaspekte und relevante Normen

Die Yokota Drehschrauber Pistole YD sind handgehaltene, nicht elektrisch betriebene Maschinen zur Verschraubung von Verbindungselementen und unterliegen den Vorgaben der Maschinenrichtlinie 2006/42/EG sowie den Sicherheitsanforderungen nach DIN EN ISO 11148-6 für Maschinen für Schraubverbindungen.

• DIN EN ISO 11148-6: Legt Sicherheitsanforderungen für handgehaltene, nicht elektrisch betriebene Schraubmaschinen fest, einschließlich Gefährdungen durch Lärm, Vibration, Rückschlag, Drehteile und Fehlbedienung.
• CE-Konformität: Dokumentierte Einhaltung der wesentlichen Anforderungen der Maschinenrichtlinie, inkl. Betriebsanleitung und Sicherheits- und Wartungshinweisen.
• Lärmschutz: Trotz schallgedämpftem Luftaustritt kann der Schalldruckpegel persönliche Schutzausrüstung (Gehörschutz) erfordern, insbesondere bei Dauerbetrieb.
• Vibrationsschutz: Ergonomisches Design reduziert Hand-Arm-Vibrationen; dennoch sind Maximalwerte gemäß Herstellerangaben und ggf. betriebliche Expositionszeiten zu beachten.
• Sichere Luftversorgung: Verwendung einer geeigneten Druckluft-Wartungseinheit (Filter, Regler, Öler) in bis zu 8.0 m Abstand zum Werkzeug, korrekt eingestellter Betriebsdruck und geeignete Schläuche minimieren Ausfall- und Unfallrisiken.
• Bestimmungsgemäße Verwendung: Nur zum Anziehen und Lösen von Schrauben in den vorgegebenen Dimensionen; keine Verwendung als Bohrer, Meißel oder in explosionsgefährdeten Atmosphären.
• Regelmäßige Prüfung: Sicht- und Funktionsprüfung, Kontrolle von Schläuchen, Kupplungen, Geräusch- und Vibrationsverhalten; Reparaturen nur durch qualifiziertes Fachpersonal.

Ein konsequent umgesetztes Sicherheits- und Wartungskonzept stellt sicher, dass die Drehschrauber Pistole YD ihre hohe Leistung über die gesamte Lebensdauer bei minimalem Risiko für Bediener und Umgebung entfalten können.
